可调节手术固定器的制作方法

本实用新型属于医疗器械技术领域，具体涉及一种可调节手术固定器。

背景技术：

手术是临床上治疗疾病的重要措施之一，这对患者而言是一个紧张恐惧的过程。由于患者不具备医疗知识，对手术治疗过程了解的不全面，及对医疗环境和接触陌生人的恐惧感，疾病及侵入性操作的疼痛刺激等因素，使患者很难在手术过程中处于安静状态。现有技术中对人体手术一般就是患者躺在手术台上，没有其他固定设施；现今手术过程，由于全身麻醉有副作用，患者多选择局部麻醉，因而如果手术部位固定不妥，手术过程患者不经意的活动或因紧张焦虑产生的非条件反射容易导致误伤，需要重新进行手术准备。这样即会增加患者的痛苦和心理恐惧，又可能给患者血管、局部组织、脏器造成损伤，影响治疗进程进而耽误病情，甚至危及生命。同时反复的手术准备也无形增加了护理的工作量及工作成本，增加护士的工作压力。

技术实现要素：

本实用新型的目的在于提出一种可调节手术固定器，解决现有技术存在的手术过程中患者活动给手术带来困难的问题。

为实现上述目的，本实用新型的可调节手术固定器包括：

固定板；所述固定板包括宽度方向顺次连接的三个长条板，相邻两个长条板之间通过合页连接，所述固定板的两端分别设置有一组固定孔，中间位置设置有两组固定孔，每组固定孔包括多个沿长度方向设置的长条孔，固定板中间位置的两组固定孔交错设置；

与所述固定板中的长条孔配合的可调节锁合带，所述可调节锁合带穿过任意一组中的两个长条孔实现对患者身体的固定；

以及和所述固定板连接的卡夹器，所述卡夹器一端和所述固定板一端连接，另一端和手术台的台板连接。

所述可调节锁合带包括长条带和锁环；所述锁环固定在长条带的一个端部，所述长条带的任意一个侧表面上固定有粘扣带，粘扣带的两个面并排分布在长条带一个侧表面上。

所述粘扣带的一个面位于远离锁环的一端，另一个面位于长条带中间位置。

所述可调节锁合带中长条带的宽度大于等于3cm。

所述可调节锁合带中长条带的宽度为5cm。

所述卡夹器包括U型主体、栓子和锁紧螺钉；所述U型主体的一个侧壁和锁紧螺钉螺纹连接，所述U型主体的底部设置有通孔，所述通孔和所述栓子过盈配合，所述卡夹器通过所述栓子和固定板的一端连接。

本实用新型的有益效果为：本实用新型的可调节手术固定器设置有一个固定板，固定板通过卡夹器与手术台面固定连接，避免了固定板移动的问题，固定板包括三个通过合页连接的长条板，通过三个长条板的折叠变换可以适应不同手术体位的需要，另外，通过可调节锁合带与长条孔的配合实现对患者不同部位的固定，避免了手术过程患者不经意的活动或因紧张焦虑产生的非条件反射引起手术误伤的问题，提高手术成功率、减少人员的投入量。

附图说明

图1为本实用新型的可调节手术固定器整体结构示意图；

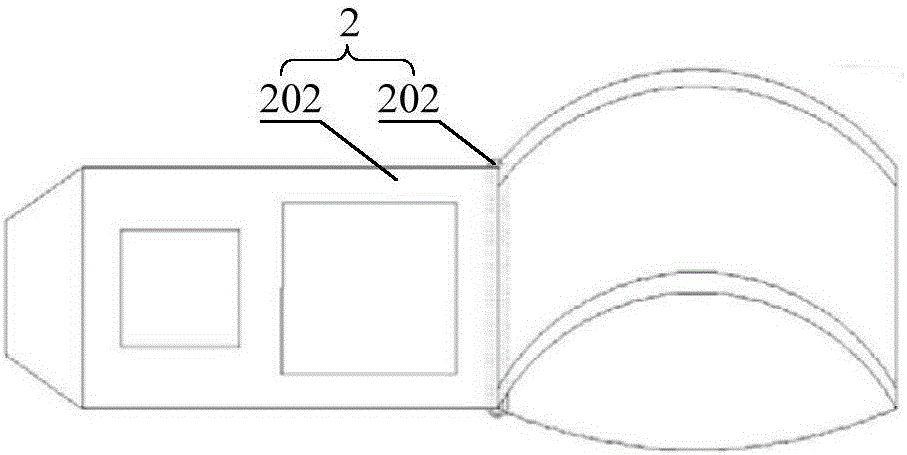

图2为本实用新型的可调节手术固定器中可调节锁合带结构示意图；

图3为本实用新型的可调节手术固定器中卡夹器结构示意图；

其中：1、固定板，101、长条板，102、长条孔，2、可调节锁合带，201、长条带，202、锁环，3、卡夹器，301、U型主体，302、栓子，303、锁紧螺钉。

具体实施方式

下面结合附图对本实用新型的实施方式作进一步说明。

参见附图1，本实用新型的可调节手术固定器包括：

固定板1；所述固定板1包括宽度方向顺次连接的三个长条板101，相邻两个长条板101之间通过合页连接，所述固定板1的两端分别设置有一组固定孔，中间位置设置有两组固定孔，每组固定孔包括多个沿长度方向设置的长条孔102，固定板1中间位置的两组固定孔交错设置；固定板1的两端的两组固定孔分别用于固定手臂和胸部以及大腿和小腿；固定板1的中间位置的两组固定孔用于固定腹部或臀部；两侧的长条板101放平时用于平卧位和俯卧位患者，两侧的长条板101折叠时用于侧卧位患者；由于人的体型不一，可调节锁合带2可在长条孔102内随意调节。此长条孔102根据对不同人的测量，计算而得；

与所述固定板1中的长条孔102配合的可调节锁合带2，所述可调节锁合带2穿过任意一组中的两个长条孔102实现对患者身体的固定；

以及和所述固定板1连接的卡夹器3，所述卡夹器3一端和所述固定板1一端连接，另一端和手术台的台板连接。

参见附图2，所述可调节锁合带2包括长条带201和锁环202；所述锁环202固定在长条带201的一个端部，所述长条带201的任意一个侧表面上固定有粘扣带，粘扣带的两个面并排分布在长条带201一个侧表面上。可调节锁合带2的结构和血压计绑带原理相同；可调节锁合带2可根据固定的部位进行位置和松紧的调节。

所述粘扣带的一个面位于远离锁环202的一端，另一个面位于长条带201中间位置。

所述可调节锁合带2中长条带201的宽度大于等于3cm。

所述可调节锁合带2中长条带201的宽度为5cm。

参见附图3，所述卡夹器3包括U型主体301、栓子302和锁紧螺钉303；所述U型主体301的一个侧壁和锁紧螺钉303螺纹连接，所述U型主体301的底部设置有通孔，所述通孔和所述栓子302过盈配合，所述卡夹器3通过所述栓子302和固定板1的一端连接。卡夹器3通过底下锁紧螺钉303与手术台台板固定，卡夹器3通过上方的栓子302将固定板1固定于手术台台板上。
