一种引流装置的制作方法

本发明涉及医疗器械领域，特别是涉及一种引流装置。

背景技术：

在临床护理中，留置导尿的危重病人一般需记录每小时尿量，但现行引流袋只能记录总量而不能满足记录单位时间内尿量的功能。需护理人员定时去查看和记录数据，但因为各种原因，护理人员往往不能准时查看和记录数据。

临床需要一种能满足准确测量和记录单位时间内尿量的引流装置。

技术实现要素：

为解决上述问题，本发明提供一种满足准确监测和记录单位时间内尿量的引流装置。

本发明解决其技术问题所采用的技术方案是：

一种引流装置，包括设有储液腔的引流容器；所述储液腔上设有入液口和排液口；所述引流容器上设有可开启排液口的开启装置；所述引流容器上设有可自动测定和/或者记录引流液液体容量状态的监测装置，或者所述引流容器上设有可自动测定和/或者记录单位时间段引流液液体容量状态的监测装置。

一种引流装置，包括设有储液腔的引流容器；所述储液腔上设有入液口和排液口；所述引流容器上设有可开启排液口的开启装置；所述引流容器上设有可强制测定和/或者记录引流液液体容量状态的配备遥控接收模块的监测装置，或者所述引流容器上设有可强制测定和/或者记录单位时间段引流液液体容量状态的配备遥控接收模块的监测装置。

进一步作为本发明技术方案的改进，储液腔上设有入液口和排液口。

进一步作为本发明技术方案的改进，储液腔上设有固定外接导液管路的连接管。

进一步作为本发明技术方案的改进，引流容器下部设有围绕在排液口外的泄液通道，泄液通道上设有泄液口。

进一步作为本发明技术方案的改进，引流容器上设有可开启排液口的开启装置。

进一步作为本发明技术方案的改进，所述开启装置为排液阀。

进一步作为本发明技术方案的改进，所述引流容器上设有可密闭排液口的可活动密封垫。

进一步作为本发明技术方案的改进，所述引流容器上设有可密闭排液口的可活动密封垫，以及可强制控制可活动密封垫打开排液口的配备遥控接收模块的控制装置；或者所述引流容器上设有可密闭排液口的可活动密封垫，以及可监测储液腔内液位并通过可活动密封垫开启和/或者关闭排液口的控制装置。

进一步作为本发明技术方案的改进，所述引流容器上设有可密闭排液口的可活动密封垫，以及可强制控制可活动密封垫打开排液口的配备遥控接收模块的控制装置。

进一步作为本发明技术方案的改进，所述引流容器上设有可密闭排液口的可活动密封垫，以及可监测储液腔内液位并通过可活动密封垫开启和/或者关闭排液口的控制装置。

进一步作为本发明技术方案的改进，所述监测装置设有可测定储液腔内引流液液体容量状态的液量测定器。

进一步作为本发明技术方案的改进，所述液量测定器为电子秤。

进一步作为本发明技术方案的改进，所述液量测定器为电子秤,所述电子秤上可动的测量端连接于引流容器上表面，固定端设有悬挂固定用的固定器，所述电子秤内设有导入引流液的导液管，所述电子秤与引流容器之间设有保持水密性密封的密封器。

进一步作为本发明技术方案的改进，所述电子秤一端连接于引流容器上，一端设有悬挂固定用的固定器。

进一步作为本发明技术方案的改进，所述电子秤上可动的测量端连接于引流容器上表面，固定端设有悬挂固定用的固定器。

进一步作为本发明技术方案的改进，所述电子秤内设有导入引流液的导液管。

进一步作为本发明技术方案的改进，所述电子秤与引流容器之间设有保持水密性密封的密封器。

进一步作为本发明技术方案的改进，所述电子秤内设有导入引流液的导液管，所述电子秤与引流容器之间设有保持水密性密封的密封器。

进一步作为本发明技术方案的改进，所述液量测定器为置于入液口上的液体流量计。

进一步作为本发明技术方案的改进，所述液量测定器为置于入液口上的液体流量计，外接引流管通过液体流量计与入液口连通。

进一步作为本发明技术方案的改进，监测装置设置于引流容器的底部，引流容器上设有液位监测口，位于液位监测口的下方设有弹性密闭膜和一液位监测单元，所述弹性密闭膜的下方设有电阻连续变化的固定电极。

进一步作为本发明技术方案的改进，监测装置设置于引流容器的底部，引流容器上设有液位监测口，位于液位监测口的下方设有弹性密闭膜和一液位监测单元，所述弹性密闭膜的下方设有电阻连续变化的固定电极，液位为零时，所述弹性密闭膜上的活动电极接触位于固定电极的可接触部最上方，电阻最小；液位最大时，所述弹性密闭膜上的活动电极接触位于固定电极的可接触部最下方，电阻最大。

进一步作为本发明技术方案的改进，可活动密封垫的一端铰接安装于储液腔底部外侧。

进一步作为本发明技术方案的改进，所述引流容器上设有限制可活动密封垫活动范围的限位器。

进一步作为本发明技术方案的改进，可活动密封垫的一端铰接安装于泄液通道内，位于可活动密封垫活动端的下方设有限位器。

进一步作为本发明技术方案的改进，监测装置内还设有能源模块和数据处理中心，能源模块为内置式电源和/或者外接电源接口。

进一步作为本发明技术方案的改进，监测装置上设有提示储液腔液体容量状态的报警器。

进一步作为本发明技术方案的改进，所述引流容器设有储存监测数据和/或者储存引流液排放数据的数据储存模块。

进一步作为本发明技术方案的改进，所述引流容器设有储存监测数据的数据储存模块。

进一步作为本发明技术方案的改进，所述引流容器设有储存引流液排放数据的数据储存模块。

进一步作为本发明技术方案的改进，所述引流容器设有可向外传输监测数据和/或者引流液排放数据的数据传输模块。

进一步作为本发明技术方案的改进，所述引流容器设有可向外传输监测数据的数据传输模块。

进一步作为本发明技术方案的改进，所述引流容器设有可向外传输引流液排放数据的数据传输模块。

进一步作为本发明技术方案的改进，所述引流容器设有可向外传输监测数据和/或者引流液排放数据的配备无线发射模块的数据传输模块。

进一步作为本发明技术方案的改进，所述引流容器设有可向外传输监测数据的配备无线发射模块的数据传输模块。

进一步作为本发明技术方案的改进，所述引流容器设有可向外传输引流液排放数据的配备无线发射模块的数据传输模块。

进一步作为本发明技术方案的改进，所述引流容器设有可强制传送引流液液量数据和/或者引流液排放数据的无线发射和接收模块。

进一步作为本发明技术方案的改进，所述引流容器设有可强制传送引流液液量数据的无线发射和接收模块。

进一步作为本发明技术方案的改进，所述引流容器设有可强制传送引流液排放数据的无线发射和接收模块。

进一步作为本发明技术方案的改进，所述引流容器上设有数据显示屏，数据显示屏实时显示引流容器的测定时间节点液体容量及测定时间和/或者实时显示引流容器的单位时间进液量、进液总体积以及进液时间数据。

进一步作为本发明技术方案的改进，所述引流容器上设有数据显示屏，数据显示屏实时显示引流容器的测定时间节点液体容量及测定时间。

进一步作为本发明技术方案的改进，所述引流容器上设有数据显示屏，数据显示屏实时显示引流容器的单位时间进液量、进液总体积以及进液时间数据。

进一步作为本发明技术方案的改进，控制装置内还设有能源模块和数据处理中心，能源模块为内置式电源和/或者外接电源接口，控制装置内还设有用于判断引流容器放置状态的空间位置判断器。

进一步作为本发明技术方案的改进，控制装置上设有提示储液腔液位的报警器。

进一步作为本发明技术方案的改进，所述监测装置设有可自动发出监测动作指令的监测程序模块。

进一步作为本发明技术方案的改进，所述监测装置设有可设定监测时间并可按时发出监测动作指令的监测程序模块。

进一步作为本发明技术方案的改进，监测装置中设有监测时间设置程序。

进一步作为本发明技术方案的改进，所述监测装置设有可强制测定引流液液体容量状态的遥控接收模块。

进一步作为本发明技术方案的改进，遥控接收模块可至少控制引流容器启动强制排液、卡锁止液以及自动引流三种程序。

进一步作为本发明技术方案的改进，引流容器侧壁设有刻度线。

本发明的有益效果：此自动排液引流装置通过遥控发射和/或者接收模块远程触发监测装置或者通过预设监测程序自动监测单位时间引流液液体容量，从而监测引流数据，此排液引流装置的精度更高，且监测过程无需人工手动进行，通过增设自动控制开关排液口的控制装置，达到自动排液功能，能精准记录引流情况、有效降低护理人员的劳动强度，具有更好的安全性和便利性。

下面结合附图对本发明作进一步说明：

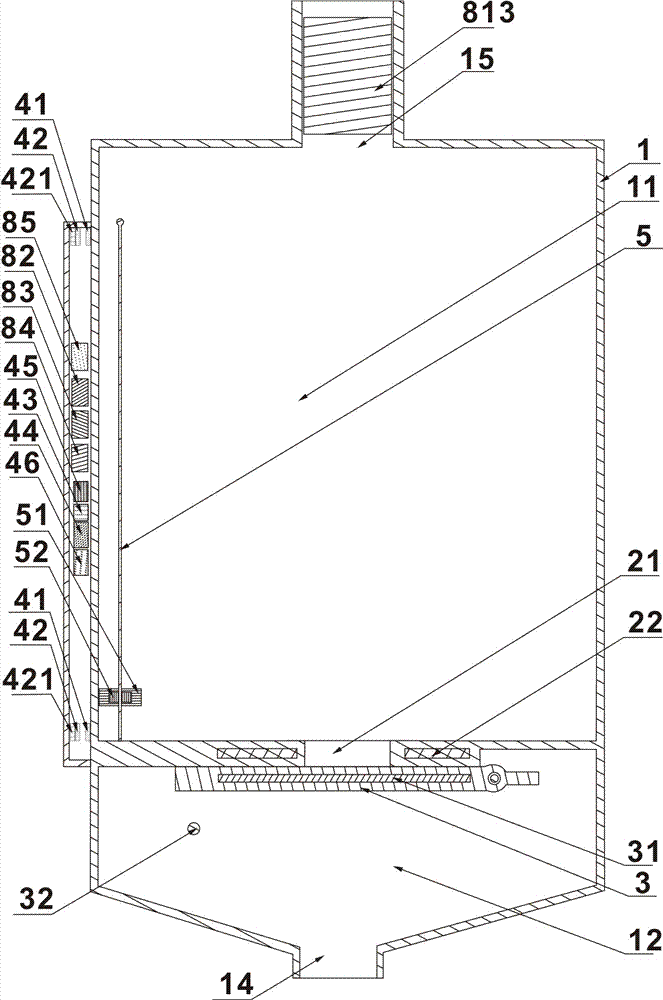

图1是本发明第一实施例监测状态整体结构示意图；

图2是本发明第二实施例监测状态整体结构示意图；

图3是本发明第三实施例监测状态整体结构示意图；

图4是本发明实施例整体示意图。

具体实施方式

参照图1～图4，

一种引流装置，包括设有储液腔11的引流容器1；所述储液腔11上设有入液口15和排液口21；所述引流容器1上设有可开启排液口21的开启装置；所述引流容器1上设有可自动测定和/或者记录引流液液体容量状态的监测装置8，或者所述引流容器1上设有可自动测定和/或者记录单位时间段引流液液体容量状态的监测装置8。

一种引流装置，包括设有储液腔11的引流容器1；所述储液腔11上设有入液口15和排液口21；所述引流容器1上设有可开启排液口21的开启装置；所述引流容器1上设有可强制测定和/或者记录引流液液体容量状态的配备遥控接收模块的监测装置8，或者所述引流容器1上设有可强制测定和/或者记录单位时间段引流液液体容量状态的配备遥控接收模块的监测装置8。

此引流装置通过设置监测装置测定引流液容量状态，可进一步通过遥控发射和/或者接收模块远程触发监测装置或者通过监测程序模块自动监测单位时间引流液液体容量，从而监测引流数据，通过数据储存和向外传输，可及时精准收集病人数据，此排液引流装置的精度更高，且监测过程无需人工手动进行，能精准记录引流情况、有效降低护理人员的劳动强度，具有更好便利性。

通过增设自动控制开关排液口的控制装置，达到自动排液功能，此引流装置通过外置电路和电子元件的方式，能避免漏电事故发生。

作为本发明优选的实施方式，储液腔11上设有入液口15和排液口21。

作为本发明优选的实施方式，储液腔11上设有固定外接导液管路的连接管13。

作为本发明优选的实施方式，引流容器1下部设有围绕在排液口外的泄液通道12，泄液通道12上设有泄液口14。

作为本发明优选的实施方式，引流容器1上设有可开启排液口21的开启装置。

作为本发明优选的实施方式，所述开启装置为排液阀。

作为本发明优选的实施方式，所述引流容器1上设有可密闭排液口21的可活动密封垫3。

作为本发明优选的实施方式，所述引流容器1上设有可密闭排液口21的可活动密封垫3，以及可强制控制可活动密封垫3打开排液口21的配备遥控接收模块的控制装置；或者所述引流容器1上设有可密闭排液口21的可活动密封垫3，以及可监测储液腔11内液位并通过可活动密封垫3开启和/或者关闭排液口21的控制装置。

作为本发明优选的实施方式，所述引流容器1上设有可密闭排液口21的可活动密封垫3，以及可强制控制可活动密封垫3打开排液口21的配备遥控接收模块的控制装置。

作为本发明优选的实施方式，所述引流容器1上设有可密闭排液口21的可活动密封垫3，以及可监测储液腔11内液位并通过可活动密封垫3开启和/或者关闭排液口21的控制装置。

作为本发明优选的实施方式，所述监测装置8设有可测定储液腔内引流液液体容量状态的液量测定器81。

作为本发明优选的实施方式，所述液量测定器81为电子秤810。

作为本发明优选的实施方式，所述液量测定器81为电子秤810,所述电子秤810上可动的测量端连接于引流容器1上表面，固定端设有悬挂固定用的固定器811，所述电子秤810内设有导入引流液的导液管，所述电子秤810与引流容器1之间设有保持水密性密封的密封器。

作为本发明优选的实施方式，所述电子秤810一端连接于引流容器1上表面，一端设有悬挂固定用的固定器811。

作为本发明优选的实施方式，所述电子秤810上可动的测量端812连接于引流容器1上，固定端设有悬挂固定用的固定器811。

作为本发明优选的实施方式，所述电子秤810内设有导入引流液的导液管。

作为本发明优选的实施方式，所述电子秤810与引流容器1之间设有保持水密性密封的密封器。

作为本发明优选的实施方式，所述电子秤810内设有导入引流液的导液管，所述电子秤810与引流容器1之间设有保持水密性密封的密封器。

电子秤通过测定引流装置与引流液的总质量，再经过减去引流装置质量的运算，得出引流液质量，再按引流液比重计算出引流液实际体积。再者，电子秤通过测定引流装置与引流液的总质量，再经过减去引流装置质量和比对测定时间测定的引流液质量的运算，得出间隔时间段内引流液质量，再按引流液比重计算出引流液实际体积。如此类推，可得到程序设定的不同单位时间段内的引流液实际体积。

作为本发明优选的实施方式，所述液量测定器81为置于入液口15上的液体流量计813。

作为本发明优选的实施方式，所述液量测定器81为置于入液口上的液体流量计813，外接引流管通过液体流量计813与入液口15连通。

液体流量计813可持续地测定流入储液腔内的引流液液量，不受储液腔腔体变形、引流液液体比重等因素的影响，无需再另行单位转换，误差少，精度高，是液量测定器的最佳实施方式。

当然液量测定器也可以是压力传感器、超声测定仪等可以测定进入储液腔内的引流液液体容量的测量设备。

作为本发明优选的实施方式，监测装置8设置于引流容器1的底部，引流容器1上设有液位监测口23，位于液位监测口23的下方设有弹性密闭膜6和一液位监测单元，所述弹性密闭膜6的下方设有电阻连续变化的固定电极41。

作为本发明优选的实施方式，监测装置8设置于引流容器1的底部，引流容器1上设有液位监测口23，位于液位监测口23的下方设有弹性密闭膜6和一液位监测单元，所述弹性密闭膜6的下方设有电阻连续变化的固定电极41，液位为零时，所述弹性密闭膜上的活动电极接触位于固定电极41的最上方，电阻最小；液位最大时，所述弹性密闭膜上的活动电极接触位于固定电极41的最下方，电阻最大。监测装置根据固定电极在电路中的电阻大小按相应程序公式计算出液位。优选的，固定电极41的电阻从上至下逐渐增加，或固定电极41的电阻从下至上逐渐增加，这样更方便监测装置8连续测定引流液液位变化。

作为本发明优选的实施方式，可活动密封垫3通过电磁吸装置密闭储液腔11上排液口21。

作为本发明优选的实施方式，可活动密封垫3通过电磁吸装置密闭储液腔11上排液口21，所述控制装置4包括至少一个液位监测单元，所述液位监测单元包括一固定电极41和活动电极42，液位上升至排液液位时所述活动电极42运动至接触固定电极41使得电路导通，产生信号通过控制装置4打开可活动密封垫3。

可活动密封垫3优选为长方体，当然可活动密封垫3可以铰接在储液腔11内，只需电磁吸引装置改动在其上方即可，也可以是活塞、旋转阀、推拉阀或其它形状。类似地，设置位置可以在排液口的任一位置。

电磁吸装置也可以是旋转电机、单向/双向保持式电磁装置等，当然也可以是其它可以协助可活动密封垫开启和/或者关闭排液口的装置。

此引流装置通过两个分隔开来的固定电极41和活动电极42随液位被动接触和移动时，产生电信号来控制可活动密封垫3的运动，从而间接控制排液口21的开启和关闭，通过电信号检测的方式进行引流容器1的排液，其精度更高，且排液过程无需人工手动进行，可避免操作者感染，具有更好的安全性。

作为本发明优选的实施方式，引流容器1排液口所在侧壁和可活动密封垫3间通过分别内置的电磁吸装置22和磁吸铁片31相互吸引进行排液口21的密闭，电磁吸装置22设置于引流容器1排液口所在侧壁或者可活动密封垫3内。

作为本发明优选的实施方式，排液口21在储液腔11内液体容量超量时自动打开。当储液腔11内液体容量超量时，储液腔11内的液体压力大于电磁吸装置22和磁吸铁片31之间的吸引力，可活动密封垫3自动打开。

作为本发明优选的实施方式，储液腔11上设有紧急排液口。

作为本发明优选的实施方式，排液口21在储液腔11内液体容量超量时自动打开。

作为本发明优选的实施方式，可活动密封垫3设置于引流容器1的下方，排液口21在储液腔11内液体容量超量时自动打开。

该电磁吸装置22和磁吸铁片31的设置既具备正常排液功能，也具备紧急情况下紧急排液功能，无需额外增加紧急排液口，令制作成本更低。同时，这样可确保在引流装置使用自动排液功能过程中发生故障时，引流液体不会发生逆流，避免发生危及患者健康的医疗事故。

作为本发明优选的实施方式，液位监测单元还包括一端固定的悬置铁片421，活动电极42固定于悬置铁片421的顶端。

作为本发明优选的实施方式，控制装置4设置于引流容器1的侧壁，控制装置4包括一与储液腔11底部平齐的液位监测单元以及至少一个对应排液高度的液位监测单元。

作为本发明优选的实施方式，引流容器1内还设有竖直设置的浮筒运动杆5和可随液位沿浮筒运动杆5上下滑动的浮筒51，浮筒51上设有磁性物52。

作为本发明优选的实施方式，控制装置4设置于引流容器1的底部，引流容器1上设有液位监测口23，位于液位监测口23的下方设有弹性密闭膜6和一液位监测单元，弹性密闭膜6的下方设有上下并列设置的至少两个固定电极41，液位为零时，所述弹性密闭膜6上的活动电极42接触位于上方的固定电极41，液位最大时，所述弹性密闭膜6上的活动电极42接触位于下方的固定电极41，最终液位的最大值根据实际情况具体设定。

作为本发明优选的实施方式，可活动密封垫3的一端铰接安装于储液腔11底部外侧。

作为本发明优选的实施方式，所述引流容器1上设有限制可活动密封垫3活动范围的限位器32。限位器也可由可活动密封垫3向外延伸形成，与引流容器外壁互相配合限制可活动密封垫3活动范围。

作为本发明优选的实施方式，可活动密封垫3的一端铰接安装于泄液通道12内，位于可活动密封垫3活动端的下方设有限位器32。

控制装置4可通过两种方式实现，但其中液位监测单元的结构不变。

在控制装置4的第一种实施方式中，固定电极41位于活动电极42和浮筒运动杆5之间，活动电极42的底部固定在悬置铁片421的下方，浮筒51带着设置于浮筒51内的磁性物52随液位上升或者下降，当浮筒51上升至接近设置的排液位置时，磁性物52会通过磁性吸引力拉动活动电极42向固定电极41所在的位置移动，至最终浮筒51位于设置的排液位置时，活动电极42接触固定电极41使得电路导通产生电信号，通过控制装置4断开引流容器1排液口所在侧壁内的电磁吸装置22的电路，从而可活动密封垫3与引流容器1排液口所在侧壁间的吸力消失，可活动密封垫3打开排液口21进行排液。

在控制装置4的第二种实施方式中，随着液位的上升，弹性密闭膜6的中心被向下方压迫，从而带动活动电极42向悬置于下方的固定电极41运动，并在储液腔11内液位达到设定的排液液位时，活动电极42接触固定电极41。此时，与第一实施方式类似，进行排液。

限位器32设置用于限制可活动密封垫3的活动范围，限位器32的设置可使电磁吸装置22可更有效地吸引可活动密封垫3内的铁片，利于电子排液阀门关闭。

作为本发明优选的实施方式，监测装置8内还设有能源模块和数据处理中心，能源模块为内置式电源和/或者外接电源接口。

作为本发明优选的实施方式，监测装置8上设有提示储液腔液体容量状态的报警器。

作为本发明优选的实施方式，所述引流容器1设有储存监测数据和/或者储存引流液排放数据的数据储存模块82。

作为本发明优选的实施方式，所述引流容器1设有储存监测数据的数据储存模块。

作为本发明优选的实施方式，所述引流容器1设有储存引流液排放数据的数据储存模块。

作为本发明优选的实施方式，所述引流容器1设有可向外传输监测数据和/或者引流液排放数据的数据传输模块83。

作为本发明优选的实施方式，所述引流容器1设有可向外传输监测数据的数据传输模块。

作为本发明优选的实施方式，所述引流容器1设有可向外传输引流液排放数据的数据传输模块。

作为本发明优选的实施方式，所述引流容器1设有可向外传输监测数据和/或者引流液排放数据的配备无线发射模块的数据传输模块84。

作为本发明优选的实施方式，所述引流容器1设有可向外传输监测数据的配备无线发射模块的数据传输模块。

作为本发明优选的实施方式，所述引流容器1设有可向外传输引流液排放数据的配备无线发射模块的数据传输模块。

作为本发明优选的实施方式，所述引流容器1设有可强制传送引流液液量数据和/或者引流液排放数据的无线发射和接收模块85。

作为本发明优选的实施方式，所述引流容器1设有可强制传送引流液液量数据的无线发射和接收模块。

作为本发明优选的实施方式，所述引流容器1设有可强制传送引流液排放数据的无线发射和接收模块。

作为本发明优选的实施方式，所述引流容器1上设有数据显示屏7，数据显示屏实时显示引流容器的测定时间节点液体容量及测定时间和/或者实时显示引流容器的单位时间进液量、进液总体积以及进液时间数据。

作为本发明优选的实施方式，所述引流容器1上设有数据显示屏7，数据显示屏实时显示引流容器的测定时间节点液体容量及测定时间。

作为本发明优选的实施方式，所述引流容器1上设有数据显示屏7，数据显示屏实时显示引流容器的单位时间进液量、进液总体积以及进液时间数据。

作为本发明优选的实施方式，控制装置4内还设有能源模块43和数据处理中心45，能源模块43为内置式电源和/或者外接电源接口，控制装置4内还设有用于判断引流容器1放置状态的空间位置判断器46。

监测装置8和控制装置4内均设有能源模块和数据处理中心，两组能源模块可以共用一套能源模块，两数据处理中心也可以共用同一套芯片，只需增设将相应的处理程序适当调整处理即可。

作为本发明优选的实施方式，控制装置4上设有提示储液腔液位的报警器。

作为本发明优选的实施方式，所述监测装置8设有可自动发出监测动作指令的监测程序模块。

作为本发明优选的实施方式，所述监测装置8设有可设定监测时间并可按时发出监测动作指令的监测程序模块。

作为本发明优选的实施方式，监测装置8中设有监测时间设置程序。

作为本发明优选的实施方式，引流装置1设有接收监测数据的接收器。

作为本发明优选的实施方式，控制装置4内还设有可强制控制可活动密封垫3打开排液口21的遥控接收模块44。

遥控接收模块44可接收遥控器发射的信号，并通过控制装置对引流容器内的排液操作进行控制，遥控器与遥控接收模块44的联络方式可以是无线电、红外线、激光等非接触式通信方式中的一种或多种。当然遥控方法也可以采用有线远程控制方式。

无线发射和/或者无线接收模块可向接收器发射信号和/或者接收遥控器发射的信号，并通过监测装置对引流容器内的液位进行测定，接收器和遥控器两者中与无线发射和/或者接收模块的联络方式可以是无线电、红外线、激光等非接触式通信方式中的一种或多种。当然遥控方法也可以采用有线远程控制方式。接收器的应用可将引流装置中的引流数据传送到其它储存介质上，方便保管和数据统计。

作为本发明优选的实施方式，遥控接收模块44可至少控制引流容器1启动强制排液、卡锁止液以及自动引流三种程序。

作为本发明优选的实施方式，引流容器上可设置可拆卸的遥控装置，遥控装置上设置启动强制排液、卡锁止液以及自动引流三个控制按纽，当然遥控装置也可另行配置。

作为本发明优选的实施方式，引流容器1侧壁设有刻度线17。

作为本发明优选的实施方式，可活动密封垫3上设有导向液体流动的导流槽33。导流槽33优选设于非对应排液口的可活动密封垫3两侧，导流槽33的设置可方便在开放式收集引流液时，引导引流液流向，避免液体溅射。

作为本发明专利申请的实施例，一种引流装置，包括设有储液腔的引流容器；所述储液腔上设有入液口和排液口；引流容器侧壁设有刻度线；引流容器上设有可开启排液口的密封阀；引流容器在入液口上设有液体流量计，外接引流管通过液体流量计与入液口连通；引流容器的底部设置有监测装置，监测装置内设有能源模块和数据处理中心，能源模块为内置式电源；监测装置设有可自动发出监测动作指令的监测程序模块；监测装置设有可强制监测引流液液体容量的遥控接收模块；引流容器上设有数据显示屏。

当引流液从引流管通过液体流量计进入储液腔，液体流量计持续监测引流液液体容量，并传送引流数据到数据处理中心，再由数据处理中心将引流数据发送到数据显示屏。或者监测装置自动发出监测动作指令，液体流量计接收该指令并按该指令进行监测引流液液体容量，并传送引流数据到数据处理中心，再由数据处理中心将引流数据发送到数据显示屏。

当然，本发明创造并不局限于上述实施方式，熟悉本领域的技术人员在不违背本发明精神的前提下还可作出等同变形或替换，这些等同的变型或替换均包含在本申请权利要求所限定的范围内。
