一种注射室病人多功能座椅的制作方法

本发明涉及多功能座椅技术领域，具体为一种注射室病人多功能座椅。

背景技术：

目前，门诊一般都需要静脉注射或者采血化验，对于不需要打吊瓶的病人会采用臀部注射，而目前的座椅结构十分的简陋，通常就是普通的椅子，且在注射过程中，需要患者双手放置在膝盖上来支撑身体，增加了患者的负担，同时，传统的棉签消毒为接触式消毒，增加了患者内心的紧张感，不利于进行注射工作，同时，也增加了医务人员的工作量。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种注射室病人多功能座椅，功能多样，患者负担小，能够进行非接触式消毒，降低了患者内心的紧张感，利于进行注射工作，减少了医务人员的工作量，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种注射室病人多功能座椅，包括座板，所述座板的底端中部固定有支撑架，支撑架的端部焊接有圆形底座，所述座板对应人体前侧的位置焊接有连接耳，连接耳的底端设有支撑装置，且连接耳的顶端安装有趴卧机构，所述座板对应人体臀部的位置通过连接机构安装有消毒装置，所述座板对应人体右手边的底部安装有控制开关组，控制开关组与外接电源电连接。

作为本发明的一种优选技术方案，所述支撑装置包括支撑腿，支撑腿为向外折弯结构，所述支撑腿的一端与连接耳连接，支撑腿的另一端连接有方形底座，且方形底座的左右两侧对称安装有脚踏板。

作为本发明的一种优选技术方案，所述趴卧机构包括电动升降杆，电动升降杆安装在连接耳的顶端，所述电动升降杆的伸缩端固定有横杆，电动升降杆与控制开关组电连接。

作为本发明的一种优选技术方案，所述消毒装置包括储液箱，储液箱安装在座板的底部，所述储液箱通过螺纹伸缩管连通有雾化喷头，雾化喷头通过连接机构与座板连接，所述螺纹伸缩管与储液箱的连接处安装有增压泵，增压泵与控制开关组电连接。

作为本发明的一种优选技术方案，所述连接机构包括电动伸缩杆，电动伸缩杆安装在座板的侧面，所述电动伸缩杆的伸缩端通过万向铰链与雾化喷头铰接，电动伸缩杆与控制开关组电连接。

与现有技术相比，本发明的有益效果是：本注射室病人多功能座椅，具有趴卧和自动消毒能力，功能多样，通过趴卧机构代替双手来支撑身体，减轻了患者的负担，通过非接触式消毒装置代替传统消毒模式，降低了患者内心的紧张感，利于进行注射工作，同时也减少了医务人员的工作量。

附图说明

图1为本发明结构示意图；

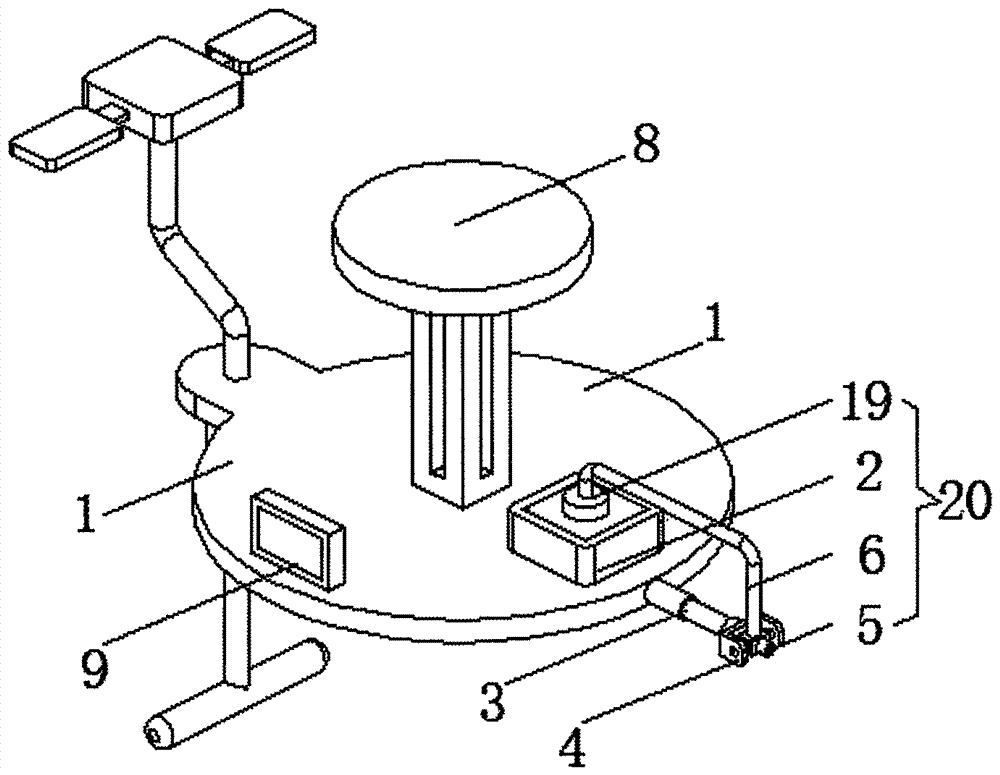

图2为本发明底部结构示意图。

图中：1座板、2储液箱、3电动伸缩杆、4万向铰链、5雾化喷头、6螺纹伸缩管、7支撑架、8圆形底座、9控制开关组、10脚踏板、11方形底座、12支撑腿、13连接耳、14电动升降杆、15横杆、16连接机构、17支撑装置、18趴卧机构、19增压泵、20消毒装置。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种注射室病人多功能座椅，包括座板1，座板1的底端中部固定有支撑架7，支撑架7的端部焊接有圆形底座8，座板1对应人体前侧的位置焊接有连接耳13，连接耳13的底端设有支撑装置17，且连接耳13的顶端安装有趴卧机构18，座板1对应人体臀部的位置通过连接机构16安装有消毒装置20，座板1对应人体右手边的底部安装有控制开关组9，控制开关组9与外接电源电连接；

支撑装置17包括支撑腿12，支撑腿12为向外折弯结构，用于承载趴卧机构18所产生的力，使座椅处于平衡状态，支撑腿12的一端与连接耳13连接，支撑腿12的另一端连接有方形底座11，且方形底座11的左右两侧对称安装有脚踏板10，在进行注射时，患者骑坐在座板1上，双脚放置在脚踏板10上，规范患者的坐姿，便于医务人员进行注射工作；

趴卧机构18包括电动升降杆14，电动升降杆14安装在连接耳13的顶端，电动升降杆14的伸缩端固定有横杆15，电动升降杆14与控制开关组9电连接，在进行注射时，患者趴卧在横杆15上，从而代替双手放置在腿部来支撑身体，减轻了患者的负担，医务人员根据患者的体型特征通过电动升降杆14调节横杆15的高度，便于适用于不同的人群；

消毒装置20包括储液箱2，储液箱2安装在座板1的底部，储液箱2通过螺纹伸缩管6连通有雾化喷头5，雾化喷头5通过连接机构16与座板1连接，螺纹伸缩管6与储液箱2的连接处安装有增压泵19，增压泵19与控制开关组9电连接，医务人员控制增压泵抽19取储液箱2内的消毒液通过雾化喷头5对注射部位进行消毒，减少了医务人员的工作量，同时也避免了传统棉签消毒所带给患者的紧张感；

连接机构16包括电动伸缩杆3，电动伸缩杆3安装在座板1的侧面，电动伸缩杆3的伸缩端通过万向铰链4与雾化喷头5铰接，电动伸缩杆3与控制开关组9电连接，医务人员通过调节电动伸缩杆3使雾化喷头5靠近患者臀部，并调整万向铰链4使雾化喷头5的喷口朝向注射位置，消毒完成后，控制电动伸缩杆3使雾化喷头5远离座板1，为注射工作预留空间；

控制开关组9上设有与电动升降杆14、增压泵19和电动伸缩杆3相对应的按钮。

在使用时：患者骑坐在座板1上，双脚放置在脚踏板10上，并趴卧在横杆15上，医务人员根据患者的体型特征通过电动升降杆14调节横杆15的高度，支撑腿12用于承载趴卧机构18所产生的力，使座椅处于平衡状态，医务人员通过调节电动伸缩杆3使雾化喷头5靠近患者臀部，并调整万向铰链4使雾化喷头5的喷口朝向注射位置，并控制增压泵19抽取储液箱2内的消毒液通过雾化喷头5对注射部位进行消毒，消毒完成后，控制电动伸缩杆3使雾化喷头5远离座板1。

本发明具有趴卧和自动消毒能力，功能多样，通过趴卧机构18代替双手放置在腿部来支撑身体，减轻了患者的负担，使患者处于一种轻松的状态，通过非接触式消毒装置代替传统消毒模式，降低了患者内心的紧张感，利于进行注射工作，同时智能化的消毒装置20也取代了部分人力，减少了医务人员的工作量。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种注射室病人多功能座椅，包括座板，所述座板的底端中部固定有支撑架，支撑架的端部焊接有圆形底座，所述座板对应人体前侧的位置焊接有连接耳，连接耳的底端设有支撑装置，且连接耳的顶端安装有趴卧机构，所述座板对应人体臀部的位置通过连接机构安装有消毒装置，所述座板对应人体右手边的底部安装有控制开关组，控制开关组与外接电源电连接，本注射室病人多功能座椅，具有趴卧和自动消毒能力，功能多样，通过趴卧机构代替双手来支撑身体，减轻了患者的负担，通过非接触式消毒装置代替传统消毒模式，降低了患者内心的紧张感，利于进行注射工作，同时也减少了医务人员的工作量。

技术研发人员：张艳丽
受保护的技术使用者：张艳丽
技术研发日：2017.06.29
技术公布日：2017.10.13
