一种虚拟现实航海游戏装置的制作方法

本发明属于虚拟现实设备技术领域，尤其涉及一种虚拟现实航海游戏装置。

背景技术：

虚拟现实技术是一种可以创建和体验虚拟世界的计算机仿真系统它利用计算机生成一种模拟环境是一种多源信息融合的交互式的三维动态视景和实体行为的系统仿真使用户沉浸到该环境中。

随着科技的进步，游戏的方式进入虚拟现实时代，参与者可以穿戴虚拟现实头盔进而在游戏的场景做出相应的动作而产生的真实感，给参与者不一样的体验。

目前还没有一种虚拟现实航海类游戏，其他的航海装置存在真实感差、趣味性低的缺点，因此亟需研发一种结构简单、真实感强、趣味性高的虚拟现实航海游戏装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服目前还没有一种虚拟现实航海类游戏，其他的航海装置存在真实感差、趣味性低的缺点，本发明要解决的技术问题是提供一种结构简单、真实感强、趣味性高的虚拟现实航海游戏装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种虚拟现实航海游戏装置，包括有底板、左架、水箱、水泵、水管、挡块、顶板、固定套、连接杆、喷头、支杆、挂钩、虚拟现实头盔、弹簧、船体、桅杆、转轴、划桨和紧固盖，底板顶部最左侧焊接有左架，底板顶部左侧放置有水箱，水箱内通过螺栓连接的方式连接有水泵，水泵通过法兰连接的方式连接有水管，左架顶部焊接有顶板，顶板底部从左至右依次设焊接有固定套、连接杆和支杆，连接杆底部焊接有喷头，水管穿过固定套与喷头连接，支杆焊接有挂钩，挂钩上挂有虚拟现实头盔，弹簧一端通过挂钩方式对称连接在底板顶部右侧，弹簧另一端通过挂钩方式对称连接有船体，船体上焊接有桅杆，船体前侧面焊接有转轴，划桨上开有小孔，划桨上通过小孔套入转轴内，紧固盖与转轴前端过盈连接，底板顶部右侧焊接有挡块。

优选地，还包括有支架和风扇，左架右侧中部焊接有支架，支架上通过螺栓连接的方式连接有风扇。

优选地，还包括有橡胶套，划桨上部套有橡胶套。

优选地，底板材料为不锈钢。

工作原理：当游客需要进行虚拟现实航海体验帆船的体验时，带上虚拟现实头盔，坐上船体，虚拟现头盔可呈现大海场景。此时可游客可通过划桨左右摆动，游客推动划桨上部分向左摆动时，划桨下部分向右摆动，挡块挡住划桨下部分，此时弹簧发生形变，船体向左摆动，游客拉动划桨上部分向右摆动时，划桨下部分向左摆动，划桨下部分离开挡块，弹簧恢复形长，船体向右摆动。进而给游客真实感，工作人员还可通过控制水泵工作，水泵将水箱内的水泵出，通过喷头洒出，模拟出浪花拍打溅出，真实感更强，本发明结构简单、趣味性高。

因为还包括有支架和风扇，左架右侧中部焊接有支架，支架上通过螺栓连接的方式连接有风扇，风扇工作模拟出海风的感觉，增加了本发明的趣味性。

因为还包括有橡胶套，划桨上部套有橡胶套，橡胶套弹性好，增加本发明的舒适性。

因为底板材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

(3)有益效果

本发明达到了结构简单、真实感强、趣味性高的效果，能够给未出过海的游客不一样的体验，并且本发明制作成本低，使用寿命久。

附图说明

图1为本发明的第一种主视结构示意图。

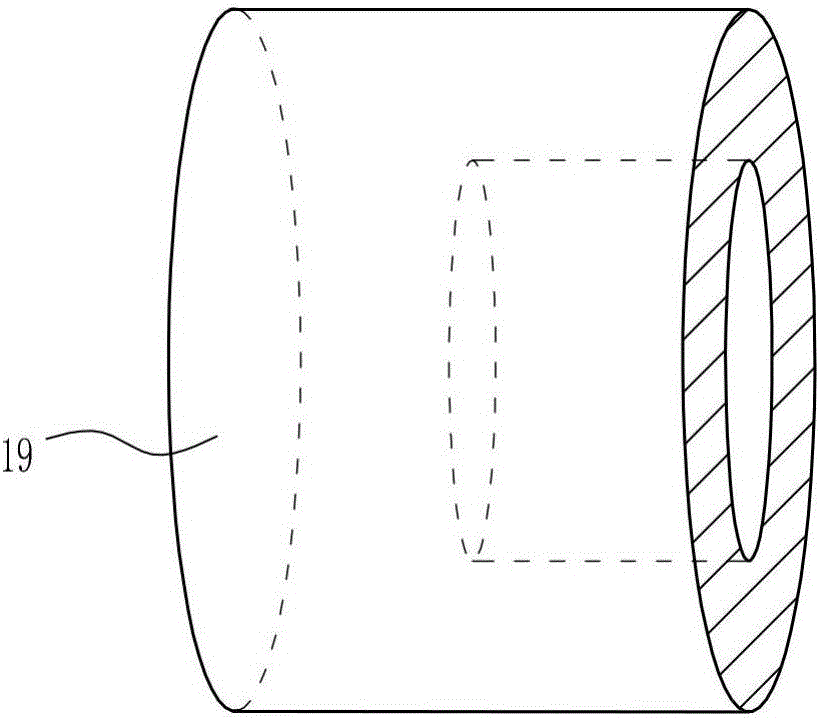

图2为本发明紧固盖的立体结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明的第三种主视结构示意图。

附图中的标记为：1-底板，2-左架，3-水箱，4-水泵，5-水管，6-挡块，7-顶板，8-固定套，9-连接杆，10-喷头，11-支杆，12-挂钩，13-虚拟现实头盔，14-弹簧，15-船体，16-桅杆，17-转轴，18-划桨，19-紧固盖，20-支架，21-风扇，22-橡胶套。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种虚拟现实航海游戏装置，如图1-4所示，包括有底板1、左架2、水箱3、水泵4、水管5、挡块6、顶板7、固定套8、连接杆9、喷头10、支杆11、挂钩12、虚拟现实头盔13、弹簧14、船体15、桅杆16、转轴17、划桨18和紧固盖19，底板1顶部最左侧焊接有左架2，底板1顶部左侧放置有水箱3，水箱3内通过螺栓连接的方式连接有水泵4，水泵4通过法兰连接的方式连接有水管5，左架2顶部焊接有顶板7，顶板7底部从左至右依次设焊接有固定套8、连接杆9和支杆11，连接杆9底部焊接有喷头10，水管5穿过固定套8与喷头10连接，支杆11焊接有挂钩12，挂钩12上挂有虚拟现实头盔13，弹簧14一端通过挂钩12方式对称连接在底板1顶部右侧，弹簧14另一端通过挂钩12方式对称连接有船体15，船体15上焊接有桅杆16，船体15前侧面焊接有转轴17，划桨18上开有小孔，划桨18上通过小孔套入转轴17内，紧固盖19与转轴17前端过盈连接，底板1顶部右侧焊接有挡块6。

还包括有支架20和风扇21，左架2右侧中部焊接有支架20，支架20上通过螺栓连接的方式连接有风扇21。

还包括有橡胶套22，划桨18上部套有橡胶套22。

底板1材料为不锈钢。

工作原理：当游客需要进行虚拟现实航海体验帆船的体验时，带上虚拟现实头盔13，坐上船体15，虚拟现头盔可呈现大海场景。此时可游客可通过划桨18左右摆动，游客推动划桨18上部分向左摆动时，划桨18下部分向右摆动，挡块6挡住划桨18下部分，此时弹簧14发生形变，船体15向左摆动，游客拉动划桨18上部分向右摆动时，划桨18下部分向左摆动，划桨18下部分离开挡块6，弹簧14恢复形长，船体15向右摆动。进而给游客真实感，工作人员还可通过控制水泵4工作，水泵4将水箱3内的水泵4出，通过喷头10洒出，模拟出浪花拍打溅出，真实感更强，本发明结构简单、趣味性高。

因为还包括有支架20和风扇21，左架2右侧中部焊接有支架20，支架20上通过螺栓连接的方式连接有风扇21，风扇21工作模拟出海风的感觉，增加了本发明的趣味性。

因为还包括有橡胶套22，划桨18上部套有橡胶套22，橡胶套22弹性好，增加本发明的舒适性。

因为底板1材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
