一种带有液压阻力系统和驱动系统的健身骑马机的制作方法

本实用新型涉及一种带有液压阻力系统和驱动系统的健身骑马机，属于健身器材技术领域。

背景技术：

随着社会的进步，人们生活水平的提高，人们对自身身体素质的要求越来越高，人们对户外生活的追求越来越高。锻炼器材的需求越来越多，这对锻炼器材行业提出了更高的要求，锻炼器材也需要不断的改良以适应新的生活需求。

骑马机是小区全民健身路径中常见的一种器械，骑马机能强化肌肉力量、提高平衡感觉、增强柔软性及提升糖份消耗量。当人坐在骑马机坐垫上，可以体验到野外跨骑骏马奔驰的意境。通过改变握把姿势和脚部位置，模拟骑马姿势，可使身体中80％的肌肉群得到训练，全身关节都会得到充分的转动和伸展。骑马机轻便体小，适合各种年龄层次的人使用。动感单车，是一种通过对不同的速度及阻力的练习，训练中可以让健身者在快乐运动中有效地加强肌肉的耐力及心肺运转功能，而且在锻炼耐力的同时会燃烧大量的脂肪达到减肥目的。

现有的骑马机包括扶手、与扶手连动的座位以及位于座位下方的支杆，座位底面连接有支撑块，这种骑马机减震效果差，在放低时人们容易让坐垫完全落下，这样坐垫会大力撞击器材底座，冲击力将会对全身关节造成不良影响，对身体伤害很大，不能满足人们的运动需要，且现在的骑马机中，一般是单一，类似骑马的功能。

综上所述，为解决现有技术中骑马机减震效果差，功能单一，不能满足人们的运动需要等问题，目前亟需发明一种集健身、休闲于一体，既带骑马功能，又带动感单车运动减肥功能，可调整运动强度和阻力，一机多功能性的带有液压阻力系统和驱动系统的健身骑马机。

技术实现要素：

本实用新型提出一种集健身、休闲于一体，既带骑马功能，又带动感单车运动减肥功能，可调整运动强度和阻力，一机多功能性的带有液压阻力系统和驱动系统的健身骑马机，解决了现有技术中骑马机减震效果差，功能单一，不能满足人们的运动需要等问题。

为了解决上述技术问题，本实用新型的技术方案为：

一种带有液压阻力系统和驱动系统的健身骑马机，包括后脚支管、扶手、防滑脚踏、坐垫和前脚支管，所述前脚支管连接有驱动系统，所述驱动系统的两侧分别设置有旋转脚踏，顶端连接调节驱动阻力系统，所述调节驱动阻力系统与设置在所述坐垫下端的支杆固定连接，所述后脚支管固定连接有连杆，所述连杆与设置在所述扶手下端的支撑管铰接连接，所述支杆和连杆之间设置有液压阻力系统。

进一步地，所述液压阻力系统为液压缓冲杆，所述液压阻力系统设置有调节液压强度按钮。

所述调节液压强度按钮分为1-12段。

所述液压阻力系统的两端分别与所述支杆中端、所述连杆中端连接。

所述调节驱动阻力系统上还设置有调节阻力按钮。

所述坐垫与所述支杆活动连接。

所述支撑管为可伸缩的多节连接杆结构。

所述防滑脚踏对称设置于所述支撑管的两侧。

本实用新型具有以下的特点和有益效果：

本实用新型涉及的带有液压阻力系统和驱动系统的健身骑马机设置有调节驱动阻力系统、驱动系统和液压阻力系统，调节驱动阻力系统和驱动系统在用户动感单车运动时可调节驱动阻力系列，根据不同的运动强度，调节不同的阻力，驱动系统根据用户不同的强度设置合适的力度。液压阻力系统可在骑马上下运动中调整运动强度，其中阻力可调节1-12段中的任意段数。本实用新型涉及的产品模拟骑马方式并结合动感单车，锻炼腿部肌肉等，减少运动对膝盖关节损伤延缓下肢关节韧带的衰老，提高心肺功能，减掉身体各部位多余脂肪，集健身、休闲于一体，经济技术安全效益显著。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种带有液压阻力系统和驱动系统的健身骑马机的结构示意图；

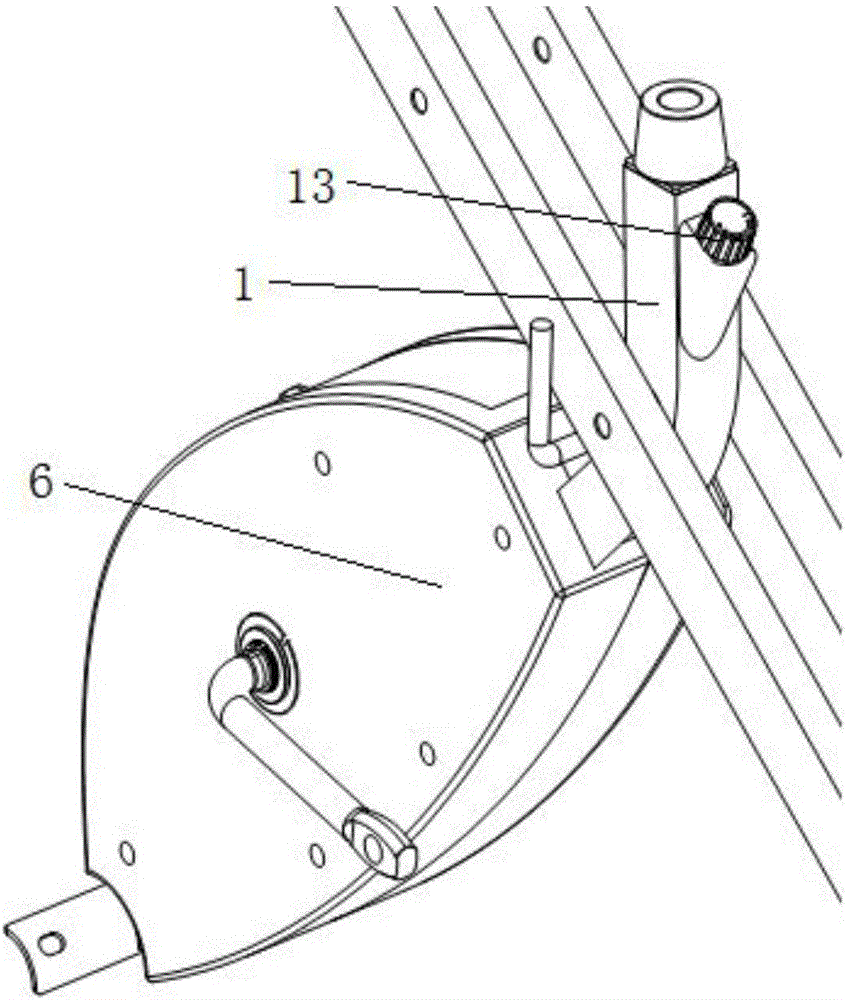

图2为本实用新型一种带有液压阻力系统和驱动系统的健身骑马机中调节驱动阻力系统的结构示意图；

图3为本实用新型一种带有液压阻力系统和驱动系统的健身骑马机中坐垫的结构示意图；

图4为本实用新型一种带有液压阻力系统和驱动系统的健身骑马机中液压阻力系统的结构示意图。

图中，1-调节驱动阻力系统；2-坐垫；3-后脚支管；4-液压阻力系统；5-连杆；6-驱动系统；7-前脚支管；8-防滑脚踏；9-支杆；10-扶手；11-支撑管；12-旋转脚踏；13-调节阻力按钮；14-调节液压强度按钮。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

参照图1所示的一种带有液压阻力系统和驱动系统的健身骑马机的结构示意图。一种带有液压阻力系统和驱动系统的健身骑马机，包括后脚支管3、扶手10、防滑脚踏8、坐垫2和前脚支管7，所述前脚支管7连接有驱动系统6，所述驱动系统6的两侧分别设置有旋转脚踏12，顶端连接调节驱动阻力系统1，所述调节驱动阻力系统1与设置在所述坐垫2下端的支杆9固定连接，所述后脚支管3固定连接有连杆5，所述连杆5与设置在所述扶手10下端的支撑管11铰接连接，所述支杆9和连杆5之间设置有液压阻力系统4。

参照图4所示的一种带有液压阻力系统和驱动系统的健身骑马机中液压阻力系统的结构示意图。所述液压阻力系统4为液压缓冲杆，所述液压阻力系统4设置有调节液压强度按钮14。所述调节液压强度按钮14分为1-12段。所述液压阻力系统4的两端分别与所述支杆9中端、所述连杆5中端连接。

参照图2所示的一种带有液压阻力系统和驱动系统的健身骑马机中调节驱动阻力系统的结构示意图。所述调节驱动阻力系统1上还设置有调节阻力按钮13。

参照图3所示的一种带有液压阻力系统和驱动系统的健身骑马机中坐垫的结构示意图。所述坐垫2与所述支杆9活动连接。活动连接的坐垫2可根据不同身高的人调整，适应大多数人群，使用广泛。

所述支撑管11为可伸缩的多节连接杆结构。所述防滑脚踏8对称设置于所述支撑管11的两侧。该器械能折叠，便于存放，占地面积较小。

本实用新型涉及的带有液压阻力系统和驱动系统的健身骑马机设置有调节驱动阻力系统1、驱动系统6和液压阻力系统4，调节驱动阻力系统1和驱动系统6在用户动感单车运动时可调节驱动阻力系列，根据不同的运动强度，调节不同的阻力，驱动系统6根据用户不同的强度设置合适的力度。液压阻力系统4可在骑马上下运动中调整运动强度，其中阻力可调节1-12段中的任意段数。本实用新型涉及的产品模拟骑马方式并结合动感单车，锻炼腿部肌肉等，减少运动对膝盖关节损伤延缓下肢关节韧带的衰老，提高心肺功能，减掉身体各部位多余脂肪，集健身、休闲于一体，经济技术安全效益显著。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
