多沟轴承溜溜球的制作方法与工艺

技术特征：

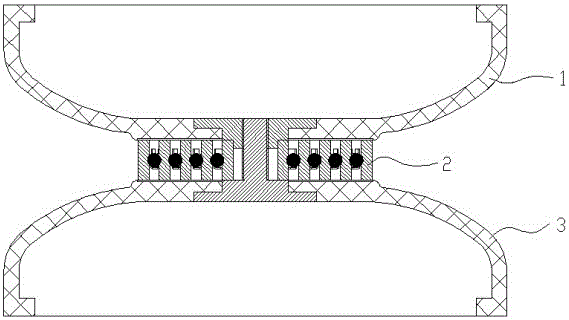

1.多沟轴承溜溜球，其特征在于，它包括上球体（1）、下球体（3）和多沟轴承（2），其中多沟轴承（2）连接在上球体（1）与下球体（3）之间；所述多沟轴承（2）包括同轴设置的内圈（2010）、中间圈（2050）和外圈（2020）；所述内圈（2010）、中间圈（2050）和外圈（2020）三者的轴向长度为一致设置；所述内圈（2010）的外侧设置有内圈导向槽（2011），中间圈（2050）的内外两侧设置有中间圈导向槽（2051），外圈（2020）的内侧设置有外圈导向槽（2021）；所述内圈（2010）与中间圈（2050）之间以及中间圈（2050）与外圈（2020）之间分别设置有滚珠（2030），且每圈滚珠（2030）的数量为多个；所述滚珠（2030）分别设置在内圈导向槽（2011）、中间圈导向槽（2051）和外圈导向槽（2021）内；所述每圈的滚珠（2030）之间通过轴承保持架（2040）相间隔。2.根据权利要求1所述的多沟轴承溜溜球，其特征在于，所述上球体（1）与下球体（3）的重量为一致设置。3.根据权利要求1所述的多沟轴承溜溜球，其特征在于，所述中间圈（2050）为不同规格的多个；相邻的中间圈（2050）之间设置有滚珠（2030），且每圈滚珠（2030）的数量为多个；所述每圈滚珠（2030）之间通过轴承保持架（2040）相间隔。4.根据权利要求1所述的多沟轴承溜溜球，其特征在于，所述轴承保持架（2040）包括保持架外环段（2041）和保持架内环段（2042）；所述保持架外环段（2041）上端设置有开口的U形卡槽（2043）；所述U形卡槽（2043）为均匀布置的多个，其尺寸大小及数量与滚珠（2030）的大小及数量匹配设置；所述滚珠（2030）设置在U形卡槽（2043）内，可转动。5.根据权利要求1所述的多沟轴承溜溜球，其特征在于，所述上球体（1）包括主体（1010）和设置在底端段（1013）的中部的轴套（1020）；所述主体（1010）包括顶端段（1011）、圆弧段（1012）和底端段（1013）。6.根据权利要求5所述的多沟轴承溜溜球，其特征在于，所述底端段（1013）的底部设置有间隔（1015）；所述底端段（1013）与圆弧段（1012）的连接处设置有过渡段（1014）。7.根据权利要求6所述的多沟轴承溜溜球，其特征在于，所述轴套（1020）为多层阶梯状圆柱体结构，从上至下依次包括轴套镶嵌段（1021），轴套接触段（1023）和轴套限位段（1022）；所述轴套镶嵌段（1021）镶嵌在上球体（1）的底端段（1013）内；所述轴套（1020）中间设置有内螺纹（1024）。8.根据权利要求7所述的多沟轴承溜溜球，其特征在于，所述下球体（3）包括主体（1010）和设置在主体（1010）中部的连接轴（3010）；所述连接轴（3010）为多层阶梯状，从下至上依次包括连接轴镶嵌段（3011）、连接轴接触段（3012）和螺柱（3013）；所述连接轴镶嵌段（3011）镶嵌在下球体（3）的底端段（1013）内。9.根据权利要求8所述的多沟轴承溜溜球，其特征在于，所述内圈（2010）套设在轴套限位段（1022）上，内圈（2010）的上下表面分别与上球体（1）和下球体（3）上的轴套接触段（1023）相接触；所述螺柱（3013）与内螺纹（1024）匹配连接。
