轻便式联动杆用健身车踏板结构的制作方法

本实用新型涉及一种健身车上的踏板联动结构，具体是一种轻便式联动杆用健身车踏板结构。

背景技术：

健身车是一种将手臂动作和腿部动作进行结合联动运动的健身设备，手臂动作和腿部动作的结合就需要在其对应的工作机构之间进行有效的联动，现有的健身车已经具有一些联动的功能，但是这些结构的联动效果并不好，腿部与手柄的运动会有延时感，并且由于机械机构间的摩擦力，会将部分的做功无意义的消耗。

技术实现要素：

针对现有技术中的不足，需要一种传动结构轻便灵活的机构。

为实现上述的技术方案，本实用新型需要一种轻便式联动杆用健身车踏板结构，包括扶手、联动杆和踏板结构，所述扶手包括上部扶手端、中部铰接端和底部联动端，所述中部铰接端通过铰接轴连接在健身车身上，所述底部铰联动端与联动杆连接，所述联动杆的对应端部连接在主踏板传动杆上所述主传动踏板杆上成型有铰接孔，所述踏板架构插接在铰接孔中，所述踏板结构包括有踏板主体、踏板连接轴和踏板固定件，所述踏板连接轴连接在踏板主体上，所述踏板连接轴的终端成型有光滑面，其末端成型有螺纹。

所述踏板连接轴依次穿过联动杆和主踏板传动杆上。

所述上部扶手端表面包覆有柔软握把，并且嵌设连接有心率传感器。

所述踏板主体上连接有脚部绑带，所述脚部绑带连接在踏板主体的上方并形成弧形，脚部绑带上形成有带扣。

所述踏板连接轴上在联动杆和主踏板传动杆连接处之间垫设有垫片。

本实用新型的优点是：本结构的联动结构简洁，传动的效果好，并且相应的健身车的体积小，重量减轻，同时机械结构之间的损耗小，工作的效率高，运动时的无意义做功消耗少，更加能达到好的运动效果。

附图说明

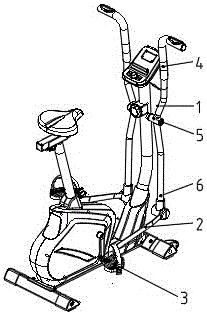

图1是轻便式联动杆用健身车踏板结构爆炸示意图；

图2是轻便式联动杆用健身车踏板结构示意图；

图中：1、扶手，2、联动杆，3、踏板结构，4、上部扶手端，5、中部铰接端，6、底部联动端，7、铰接孔，8、踏板主体，9、踏板连接轴，10、脚部绑带，11、垫片。

具体实施方式

根据图1说明本实用新型的具体实施例，包括扶手1、联动杆2和踏板结构3，所述扶手1包括上部扶手端4、中部铰接端5和底部联动端6，所述中部铰接端5通过铰接轴连接在健身车身上，所述底部铰联动端与联动杆2连接，所述联动杆2的对应端部连接在主踏板传动杆上所述主传动踏板杆上成型有铰接孔7，所述踏板架构插接在铰接孔7中，所述踏板结构3包括有踏板主体8、踏板连接轴9和踏板固定件，所述踏板连接轴9连接在踏板主体8上，所述踏板连接轴9的终端成型有光滑面，其末端成型有螺纹。

所述踏板连接轴9依次穿过联动杆2和主踏板传动杆上。

上部扶手端4表面包覆有柔软握把，并且嵌设连接有心率传感器。

所述踏板主体8上连接有脚部绑带10，所述脚部绑带10连接在踏板主体8的上方并形成弧形，脚部绑带10上形成有带扣。

所述踏板连接轴9上在联动杆2和主踏板传动杆连接处之间垫设有垫片11。
