一种可调节高低且防止手滑摔倒的单杠的制作方法

本实用新型属于健身器材技术领域，具体涉及一种可调节高低且防止手滑摔倒的单杠。

背景技术：

单杠是男子竞技体操项目之一，单杠被列为奥运会比赛项目。现代比赛用单杠由一直径 2.8 厘米的铁制横杠固定在两根支柱上，两端用钢索固定，横杠离地面 2.55 米 。单杠成套动作全部由摆动动作组成，不能停顿。动作包括向前、向后大回环，各种换握、腾身回环，各种转体、扭臂握以及飞行动作。横杠两端分别固定在支柱上，单杠可以培养勇敢顽强的意志，对改善人们在不同空间判断方位的能力，提高身体的柔韧性和协调性都有较好的作用。

现有的单杠在室外作为一个健身器材，在阴雨天气不能出去锻炼，且对于不同身高的人难度是不同的，同时用户在使用单杠时会手滑，对人体造成一些不必要的损伤，为此我们提出一种可调节高低且防止手滑摔倒的单杠。

技术实现要素：

本实用新型的目的在于提供一种可调节高低且防止手滑摔倒的单杠，以解决上述背景技术中提出的 现有的单杠在室外作为一个健身器材，在阴雨天气不能出去锻炼，且对于不同身高的人难度是不同的，同时用户在使用单杠时会手滑，对人体造成一些不必要的损伤问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调节高低且防止手滑摔倒的单杠，包括底座和液压伸缩杆，所述底座的右下方设置有底座支架，且底座的上方设置有稳定箱，所述稳定箱内部的左下方设置有靠近底座的一端设置有液压泵，所述液压泵的右侧靠近稳定箱内部的右下方设置有可充电电源，所述稳定箱的前表面右下方靠近可充电电源的一端设置有充电口，且稳定箱的右上方靠近可充电电源的上方设置有支撑柱，所述液压伸缩杆安装在支撑柱的上方，且液压伸缩杆的左上方靠近稳定箱的上方设置有单杠横杆，所述单杠横杆与液压伸缩杆的连接处设置有固定块，且单杠横杆的外壁中间位置处包裹设置有防滑垫圈，所述可充电电源的上方靠近稳定箱的上表面右下方设置有控制开关，所述液压泵和可充电电源与控制开关电性连接。

优选的，所述底座支架共设置有四个，且四个底座支架分别安装在底座的下方两侧。

优选的，所述液压伸缩杆共设置有两个，且两个液压伸缩杆分别安装在稳定箱的上方两侧。

优选的，所述防滑垫圈为内部中空的圆筒状结构。

优选的，所述液压伸缩杆与单杠横杆之间通过固定块固定连接。

与现有技术相比，本实用新型的有益效果是：

（1）本实用新型中的单杠横杆下方实用液压伸缩杆支撑，使得单杠横杆可以上升或者下降，适合各个身高的人群。

（2）本实用新型中的防滑垫圈可以增加用户运动时的摩擦力，使得用户不会在运动中由于握力不够而滑落摔倒。

（3）本实用新型中稳定箱是一个质量高的铁箱，防止用户在使用单杠时，单杠整体歪倒的情况。

（4）本实用新型中的单杠适用于家庭个人用户，可以放置在家中，给孩子或者家长一起锻炼身体。

（5）本实用新型中的电池采用可冲电电池，用户可以充满电后适用，无需外接插头连接，用户可以放置在各处，方便实用。

附图说明

图1为本实用新型的结构示意图；

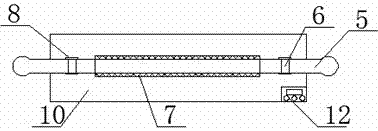

图2为本实用新型的俯视图；

图中：1-底座支架、2-充电口、3-可充电电源、4-液压伸缩杆、5-单杠横杆、6-固定块、7-防滑垫圈、8-支撑柱、9-液压泵、10-稳定箱、11-底座、12-控制开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种技术方案：一种可调节高低且防止手滑摔倒的单杠，包括底座11和液压伸缩杆4，底座11的右下方设置有底座支架1，且底座11的上方设置有稳定箱10，稳定箱10内部的左下方设置有靠近底座11的一端设置有液压泵9，液压泵9的右侧靠近稳定箱10内部的右下方设置有可充电电源3，稳定箱10的前表面右下方靠近可充电电源3的一端设置有充电口2，且稳定箱10的右上方靠近可充电电源3的上方设置有支撑柱8，液压伸缩杆4安装在支撑柱8的上方，且液压伸缩杆4的左上方靠近稳定箱10的上方设置有单杠横杆5，单杠横杆5与液压伸缩杆4的连接处设置有固定块6，且单杠横杆5的外壁中间位置处包裹设置有防滑垫圈7，可充电电源3的上方靠近稳定箱10的上表面右下方设置有控制开关12，液压泵9和可充电电源3与控制开关12电性连接。

为了使得单杠可移动，且在使用时固定不移动，本实施例中，优选的，底座支架1共设置有四个，且四个底座支架1分别安装在底座11的下方两侧。

为了使得单杠横杆5可以上下伸缩，本实施例中，优选的，液压伸缩杆4共设置有两个，且两个液压伸缩杆4分别安装在稳定箱10的上方两侧。

为了使得防滑垫圈7可以套在单杠横杆5上，本实施例中，优选的，防滑垫圈7为内部中空的圆筒状结构。

为了使得单杠横杆5在液压伸缩杆4上固定，本实施例中，优选的，液压伸缩杆4与单杠横杆5之间通过固定块6固定连接。

本实用新型中的液压伸缩杆4通常有都端盖、缸筒、活塞杆、活塞组件、前端等主要部分组成，当单杆活塞缸两腔同时通入压力油时，由于无杆腔有效面积大于有杆腔的有效面积，使得活塞两边的作用力不同，因此使其活塞杆向外伸出，反之则活塞杆收缩。

本实用新型中的防滑垫圈7为一个中空的圆柱形结构，圆柱形的外表壁上缠绕有防滑带，使得用户在使用中，增加摩擦力，同时，防滑带磨损或者脏乱时，用户可以将其拆卸，更换新的防滑带。

本实用新型中的固定块6是一个将安装在液压伸缩杆4的紧扣器，用户可以将单杠横杆5通过螺栓将其固定在固定块上。

本实用新型的工作原理及使用流程：该可调节高低且防止手滑摔倒的单杠中可充电电源3通过充电口2充满电，移动时可以通过底座支架1移动至其他场所，而当需要锻炼时，首先将底座支架1固定，然后用户根据自己的身高通过控制开关12来调节液压伸缩杆4的高度，使得单杠横杆5的高度提升或者降低，然后使用，使用时，防滑垫圈7可以有效地防止用户手在单杠横杆5上滑落。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
