一种体育用压腿训练器的制作方法

本实用新型是一种体育用压腿训练器，属于体育器材领域。

背景技术：

压腿训练器的功能:增强人体腰、腿部的肌肉力量及柔韧性，消除下肢疲劳。方法:根据自身的身高选择合适的杠高，单腿伸直放在杠上，收手拉脚尖，身体向前弯。

现有技术公开了申请号为：201420148405.5的一种体育用压腿训练器，解决了目前大学体育专业没有辅助训练压腿的器材的问题，它包含底板、铁轨、轨道车、脚踝垫、扶手架、表和防护罩；在所述底板上平行设置两根铁轨，在铁轨上设置两个轨道车，在每个轨道车上设置有脚踝垫；所述扶手架设置在底板的中间位置，扶手架包含四根立柱，四根立柱两两对应设置在底板的左右两侧，并与底板固定连接，四根立柱中左侧、前侧和右侧的两根立柱通过多根横撑连接，位于最下方的横撑与底板的距离大于1米；在底板的中心位置设置有表，在表的外侧设置有透明的防护罩。本实用新型用于训练压腿和劈叉。但是其不足之处在于实用功能单一，在训练过程中，手机等小物品无处安放，放在保管箱里容易错失重要信息。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种体育用压腿训练器，以解决现有的体育用压腿训练器实用功能单一，在训练过程中，手机等小物品无处安放，放在保管箱里容易错失重要信息的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种体育用压腿训练器，其结构包括靠椅、支架、座椅、底座、横杆、框架、支座、压腿垫杆、张紧器、上框板、防护装置、隔板、消音垫，所述靠椅与支架固定连接，所述支架与座椅相连接，所述底座与横杆相连接，所述横杆与框架紧固连接，所述支座与压腿垫杆相连接，所述张紧器与框架相连接，所述上框板上设有防护装置，所述防护装置由护框、置物板、护边板、底板、阻块组成，所述护框与置物板相连接，所述置物板与护边板相连接，所述护边板与底板相连接，所述底板上设有阻块，所述阻块与置物板相连接，所述底板与隔板相连接，所述隔板下方设有消音垫。

进一步地，所述支架分别连接有靠椅与座椅。

进一步地，所述座椅与底座相连接。

进一步地，所述框架与支座相连接。

进一步地，所述压腿垫杆与张紧器相连接。

进一步地，所述消音垫设在框架内。

进一步地，所述防护装置共设有两个。

进一步地，所述置物板一端为凹槽状，一端为直板状。

本实用新型的有益效果为设有防护装置，能够通过护框与置物板容纳物品，护边板护住左右两边，提高安全性，更好的方便训练者在训练过程中及时接收重要信息。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种体育用压腿训练器的结构示意图；

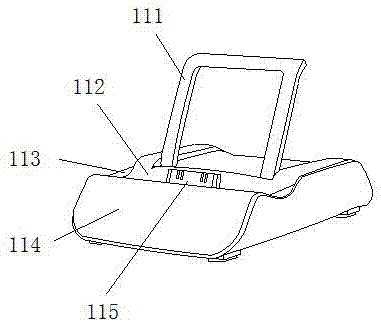

图2为本实用新型的防护装置示意图。

图中：靠椅-1、支架-2、座椅-3、底座-4、横杆-5、框架-6、支座-7、压腿垫杆-8、张紧器-9、上框板-10、防护装置-11、护框-111、置物板-112、护边板-113、底板-114、阻块-115、隔板-12、消音垫-13。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种体育用压腿训练器，其结构包括靠椅1、支架2、座椅3、底座4、横杆5、框架6、支座7、压腿垫杆8、张紧器9、上框板10、防护装置11、隔板12、消音垫13，所述靠椅1与支架2固定连接，所述支架2与座椅3相连接，所述底座4与横杆5相连接，所述横杆5与框架6紧固连接，所述支座7与压腿垫杆8相连接，所述张紧器9与框架6相连接，所述上框板10上设有防护装置11，所述防护装置11由护框111、置物板112、护边板113、底板114、阻块115组成，所述护框111与置物板112相连接，所述置物板112与护边板113相连接，所述护边板113与底板114相连接，所述底板114上设有阻块115，所述阻块115与置物板112相连接，所述底板114与隔板12相连接，所述隔板12下方设有消音垫13，所述支架2分别连接有靠椅1与座椅3，所述座椅3与底座4相连接，所述框架6与支座7相连接，所述压腿垫杆8与张紧器9相连接，所述消音垫13设在框架6内。

在进行使用时,在训练者训练前使用本实用新型。首先将手机放进置物板112一端为凹槽状的内板中，将小物品放在一端为直板状的直板上，手机背板倒着靠在护框111上，护边板113护住左右两边，阻块115抵住手机一端中部，呈45度角斜放，提高安全性，更好的方便训练者在训练过程中及时接收重要信息。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
