可拆卸双杠的制作方法

本发明涉及体育器械技术领域，尤其是涉及一种可拆卸双杠。

背景技术：

双杠是最为常见的一种体育锻炼器械，由于锻炼者借助于双杠可以做出多种动作，不仅锻炼了力量，更锻炼了灵活性、柔韧性，故而双杠一直极受欢迎。

然而，常见的双杠均固定在特定的地点，锻炼者只可在特定的地方进行锻炼，极为不便。即便现在市场上出现有能够拆卸的双杠，但多数拆卸不够简单。

技术实现要素：

本发明的目的是提供一种可拆卸双杠，它具有便于收纳和运输，且拆卸较为简单的特点。

本发明所采用的技术方案是：可拆卸双杠，所述可拆卸双杠包括：

一底架，该底架上设有4个均向上延伸的底部插管；

四个立管，立管下端部两两对应且可拆卸的插在底部插管内；

二个水平管，该二个水平管的下部均设有向下延伸的顶部插管，立管的上端部两两对应且可拆卸的插在顶部插管内。

所述底部插管、顶部插管的管壁上均设有外销孔，立管的上端部和下端部均设有内销孔，外销孔和内销孔能够对正，且对正后的外销孔和内销孔内插有插销。

所述底架包括二个连接管和二个边部支撑管，该四个底部插管中各有二个位于一个连接管上，该二个边部支撑管上分别设有二个均水平向内延伸的边部插管，该二个连接管的端部相对应的插在边部插管内。

采用上述结构后，本发明和现有技术相比所具有的优点是：便于收纳和运输，且拆卸较为简单。本发明的可拆卸双杠采用组合式设计，在不需要使用时，仅需将各个部件拆开，即可极大缩小其空间占用，为收纳和运输带来极大便利。同时，由于仅需进行插拔，即可实现各个部件的拆卸，极为简单。

附图说明

下面结合附图和实施例对本发明进一步说明：

图1是本发明的实施例的主视图；

图2是图1的分解视图；

图3是图1的A部放大图；

图4是图1的左视图；

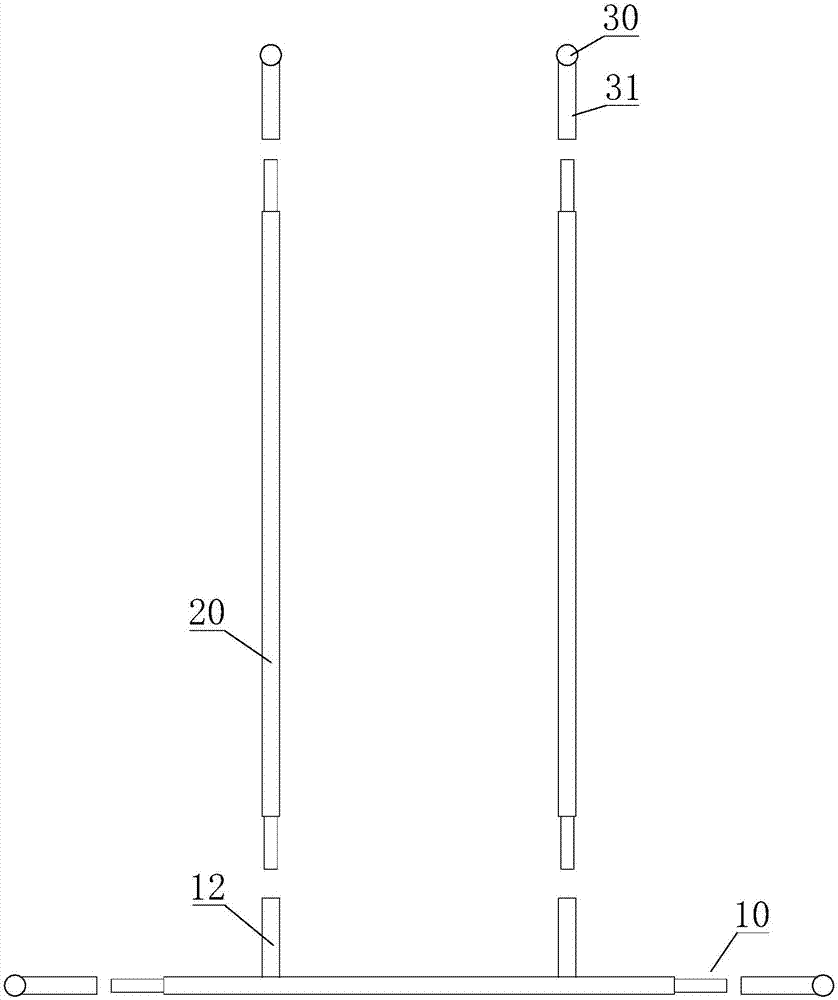

图5是图4的分解视图；

图6是图4的B部放大图；

图7是图4的C部放大图；

图8是本发明的底架在分解状态的俯视图；

图9是本发明的插销的立体图。

具体实施方式

实施例，见图1至图8所示：可拆卸双杠，包括：一底架10、四个立管20、二个水平管30等部件。

具体而言：

该底架10上设有4个均向上延伸的底部插管12。也就是说，底部插管12均开口朝上，且处于立起状。

立管20下端部两两对应且可拆卸的插在底部插管12内。也可以说，立管20相当于延伸了底部插管12的长度。当然，立管20的下端部可以设有台阶，以便于限定立管20的下端部插入底部插管12的长度。较好的方式是，立管20的下端部和相应的底部插管12过渡配合。

该二个水平管30的下部均设有二个向下延伸的顶部插管31。即，顶部插管31在使用时均开口朝下，水平管30和位于其上的顶部插管31形成“π”字形。立管20的上端部两两对应且可拆卸的插在顶部插管31内。同样，立管20的上端部亦可设有台阶，以便于限制立管20的上端部插入顶部插管31的深度。较好的方式是，立管20的上端部和相应的顶部插管31过渡配合。

这样，在使用时，该底架10支撑于地面上，立管20的两端分别插在相应的底部插管12和相应的顶部插管31内，确保二个水平管30处于一定的高度，继而形成一双杠。当然，在使用时，二个水平管30必然平行。相反，在需要收纳和运输时，仅需将底架10、立管20、水平管30拆开，即可极大缩小该可拆卸双杠的空间占用，极为方便。

优化的：

底部插管12、顶部插管31的管壁上均设有外销孔50，立管20的上端部和下端部均设有内销孔21，外销孔50和内销孔21能够对正，且对正后的外销孔50和内销孔21内插有插销40。这样，在使用时，通过插销40使立管20和底部插管12之间、立管20和顶部插管31之间均不会脱开，确保双杠使用时的稳定性和可靠性。

继续优化：

该底架10包括二个连接管11和二个边部支撑管13，该四个底部插管12中各有二个位于一个连接管11上，该二个边部支撑管13上分别设有二个均水平向内延伸的边部插管14，该二个连接管11的端部相对应的插在边部插管14内。即，边部支撑管13和位于其上的边部插管14形成“π”字形。如此，该底架10亦可进行拆卸，继而进一步缩小该双杠的空间占用。

另外：

结合图9所示，为了降低插销40自行脱落的几率，插销40最好采用自锁式插销。

该可拆卸双杠可以配有一外包装袋，在拆卸后，可以将各个部件放置于该外包装袋内，以便于随车携带，随时使用。

以上所述仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
