一种裁板锯的制作方法

本实用新型属于木工机械技术领域，具体地说涉及一种可调节裁板锯。

背景技术：

现代木工行业裁板锯生要用于对胶合板、刨花板、纤维板、贴面板、层积板、细木工板、拼接实木板及塑料板等进行纵剖、横截或成角度的锯切加工，以获得尺寸符合规格要求的板件，同时还可以用于各种绝缘板、薄铝板和铝型材的锯割。

现有技术的裁板锯其锯片的调节一般具有高低调节功能，即一般仅由气缸连接锯片的轴座，通过气缸带动轴座上升来调节锯片的高低，但无法进行锯片的裁切角度的旋转，使加工自由度单一，无法适应复杂的裁切需求。

技术实现要素：

为了解决上述问题，本实用新型提出一种裁板锯，其技术方案如下：

一种裁板锯，其包括支撑架5、调节板4、液压缸3、大锯连接装置1，其中：

所述调节板4上部通过连接轴6连接，所述调节板4可绕连接轴6旋转；

所述调节板4上设置大锯槽401，所述大锯连接装置1与调节板4连接于大锯槽401中；

所述液压缸3一端固定于支撑架5上，另一端与调节板4连接；

所述大锯连接装置1包括升降板101、大锯连杆102、气缸103、升降滑轨104；所述气缸103的伸缩端连接于升降板101，升降板101中心设置圆孔，大锯连杆102穿过所述圆孔，架设于大锯槽401中；升降板101设置于升降滑轨中104上，所述升降滑轨中104与调节板4固定连接。

进一步，所述调节板4上还固定连接有电机支架7。

进一步，所述大锯槽401为“U”形结构。

本实用新型的有益效果是：

第一：本实用新型在支撑架底部设置液压缸，通过该液压缸的拉动、带动调节板倾斜，从而可将锯片倾斜设置，因而使之可锯斜槽；

第二：本实用新型结构简单，操作方便，通过气缸升降机构可实现锯片的高低调节，使本实用新型的裁板锯功能更为齐全。

附图说明

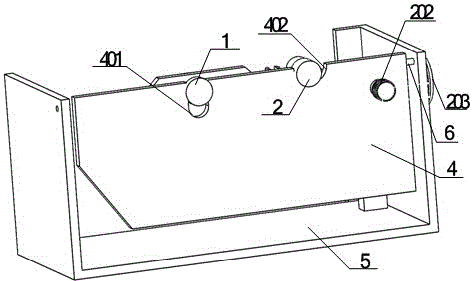

图1是本实用新型一种可调节裁板锯的正面结构示意图；

图2是本实用新型一种可调节裁板锯的背面结构示意图；

附图中：

1：大锯连接装置；101：升降板；102：大锯连杆；103：气缸；104：升降滑轨；2：小锯轮连接装置；201：小锯连杆；202：微调旋钮；203：转轮；3：液压缸；4：调节板；401：大锯槽；402：小锯槽；5：支撑架；6：连接轴；7：电机支架。

具体实施方式

为了使本领域的人员更好地理解本实用新型的技术方案，下面结合本实用新型的附图，对本实用新型的技术方案进行清楚、完整的描述，基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的其它类同实施例，都应当属于本申请保护的范围。

从图1及图2可以看出，本实用新型的一种可调节裁板锯，其包括支撑架5、调节板4、液压缸3、大锯连接装置1、小锯连接装置2，其中：

所述调节板4上部通过连接轴6连接，所述调节板4可绕连接轴6旋转；

所述调节板4上设置大锯槽401与小锯槽402，所述大锯连接装置1、小锯连接装置2分别与调节板4连接于大锯槽401、小锯槽402中；

所述液压缸3一端固定于支撑架5上，另一端与调节板4连接；

所述大锯连接装置1包括升降板101、大锯连杆102、气缸103、升降滑轨104；所述气缸103的伸缩端连接于升降板101，升降板101中心设置圆孔，大锯连杆102穿过所述圆孔，架设于大锯槽401中；升降板101设置于升降滑轨中104上，所述升降滑轨中104与调节板4固定连接；所述电机支架7通过连接件固定于调节板4上；电机支架搭载电机，为大锯轮、小锯轮提供动力。

所述小锯连接装置2包括小锯连杆201、微调旋钮202、转轮203，所述小锯连杆201设置固定端与自由端，所述固定端通过固定轴与调节板4连接，所述自由端可绕该固定轴旋转；所述固定轴一端穿过调节板4与微调旋钮202连接，另一端通过螺杆与转轮203连接。这样通过螺杆，使转轮203对小锯连杆201进行转动角度大调，以调节小锯轮的高度，通过微调旋钮202对小锯连杆201的旋转角度进行微调，满足不同场合的大锯轮、小锯轮的使用要求。

一个优选方案中，所述大锯槽401为“U”形结构。

一个优选方案中，所述小锯槽402为半圆形结构。

由于在支撑架底部设置液压缸，通过该液压缸的拉动、带动调节板倾斜，从而可将锯片倾斜设置，因而使之可锯斜槽；通过小锯的自由端的旋转，实现小锯的高度精调与微调，使裁切更精确。本实用新型结构简单，操作方便，适用范围广。

以上已将本实用新型做一详细说明，以上所述，仅为本实用新型之较佳实施方式而已，当不能限定本实用新型实施范围，即凡依本申请范围所作均等变化与修饰，皆应仍属本实用新型涵盖范围内。
