一种木工拼板机三向木板加工固定机构的制作方法

本实用新型涉及木板加工设备技术领域，具体为一种木工拼板机三向木板加工固定机构。

背景技术：

木材的应用范围非常广泛，在装修行业中，要用到大量的木板和木条来进行墙面、柜体或者装修形状构造设计，而这些木板和木条大部分是由拼板机拼凑而成的。拼板机是生产细木工板（大芯板）的主要设备之一，它主要是将小径原木、旋切木芯、制材板皮等原料制成的具有规格的板条，经过排板、涂胶、挤压、加热等工序制成整幅面的实芯板的设备，在现有木板加工过程中，拼装的木板尺寸要求尽量统一，否则固定木板时稳固性差，且高度无法保持一致，加工起来非常的费劲，且现在对物体外形的要求越来越高，更多具有特色的建筑或者物体都需要被构建成异形体，这就对传统的标准规格板材提出了更高的要求，现有的木工拼板机的加工固定机构无法满足不同尺寸板材的固定要求。

技术实现要素：

本实用新型的目的在于提供一种木工拼板机三向木板加工固定机构，以解决上述背景技术中提出的现有的木工拼板机的加工固定机构无法满足不同尺寸板材的固定要求，板材固定式稳固性差和高度无法保持水平一致的问题。

为实现上述目的，本实用新型提供如下技术方案：一种木工拼板机三向木板加工固定机构，包括盘绳器、支撑底盘、绳扣口、旋转连杆轴、扩位器、热压拉条、滑动块、旋转轴、回位弹簧、压梁、固定夹持器、固定绳、涂胶嘴、滑轨和连杆，所述盘绳器的内部镶嵌有绳扣口，且绳扣口的下方固定有支撑底盘，所述支撑底盘的两端连接有连杆，所述旋转连杆轴通过压梁连接有扩位器，且扩位器的右端固定有回位弹簧，所述热压拉条的下方镶嵌有涂胶嘴，所述滑动块的上方安装有旋转轴，且压梁的中间设置有旋转轴，所述固定夹持器的内部镶嵌有盘绳器，所述固定夹持器通过固定绳连接有滑动块，所述滑轨的表面安装有滑动块，所述连杆的上方固定有压梁。

优选的，所述滑动块为可移动结构，且沿滑轨径向方向均匀分布设置。

优选的，所述压梁关于滑轨的中垂线对称安装，且滑轨沿连杆径向方向最大下压长度为连杆长度的三分之二。

优选的，所述固定夹持器设置有五个，且其分布方式与滑动块相对应。

优选的，所述固定绳与滑动块为卡槽式连接结构。

与现有技术相比，本实用新型的有益效果是：该木工拼板机三向木板加工固定机构的结构设计适应于不同大小的非标准尺寸板材相固定的方式，也可适用于标准尺寸的板材，将传统的固定长度的固定连接部件更换为固定绳，且设置有多个与固定绳相连接的滑动块和固定夹持器，可根据板材的长度改变固定绳与扩位器和滑动块连接的数量、长度以及位置。扩位器可通过扩张或者复位改变滑轨与支撑底盘的距离，从而对高度不同的板材进行高度固定调节，在固定的过程中与压梁配合固定，由热压拉条进行热压，可使整个拼板机拼接板之间固定关系牢靠，且水平高度一致。

附图说明

图1为本实用新型整体结构示意图；

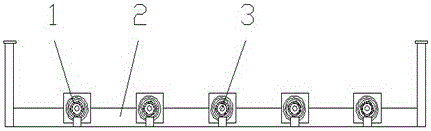

图2为本实用新型支撑底盘反面结构示意图。

图中：1、盘绳器，2、支撑底盘，3、绳扣口，4、旋转连杆轴，5、扩位器，6、热压拉条，7、滑动块，8、旋转轴，9、回位弹簧，10、压梁，11、固定夹持器，12、固定绳，13、涂胶嘴，14、滑轨、15、连杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种木工拼板机三向木板加工固定机构，包括盘绳器1、支撑底盘2、绳扣口3、旋转连杆轴4、扩位器5、热压拉条6、滑动块7、旋转轴8、回位弹簧9、压梁10、固定夹持器11、固定绳12、涂胶嘴13、滑轨14和连杆15，盘绳器1的内部镶嵌有绳扣口3，且绳扣口3的下方固定有支撑底盘2，支撑底盘2的两端连接有连杆15，旋转连杆轴4通过压梁10连接有扩位器5，且扩位器5的右端固定有回位弹簧9，热压拉条6的下方镶嵌有涂胶嘴13，滑动块7的上方安装有旋转轴8，滑动块7为可移动结构，且沿滑轨14径向方向均匀分布设置,可为固定绳提供全方位的连接位置，且压梁10的中间设置有旋转轴8，压梁10关于滑轨14的中垂线对称安装，且滑轨14沿连杆15径向方向最大下压长度为连杆15长度的三分之二，可适应不同高度的木材进行调节，固定夹持器11的内部镶嵌有盘绳器1，固定夹持器11设置有五个，且其分布方式与滑动块7相对应，可使固定绳12以直线连接固定木板，固定夹持器11通过固定绳12连接有滑动块7，固定绳12与滑动块7为卡槽式连接结构，拆装方便，滑轨14的表面安装有滑动块7，连杆15的上方固定有压梁10。

工作原理：在使用该木工拼板机三向木板加工固定机构时，将其与拼板机连接机构相连接，旋转轴8由拼板机动力机构带动通过传动机构产生旋转运动，从而可带动主体连接部分进行角度翻转，根据木板大小通过滑动滑动块7和固定夹持器11可决定木板固定范围，从盘绳器1的内部拉出固定绳索，并将固定绳12与滑动块7相连接，固定绳12的另一端与盘绳器1内部的绳扣口3相固定连接，木板可放置于支撑底盘2上方，旋转连杆轴4可通过连杆15带动支撑底盘2以旋转连杆轴4为旋转中心做角度调节，可将木板所放置的位置抬高或下压，扩位器5通过扩张或者复位改变滑轨14与支撑底盘2的距离，热压拉条6对板块相连接的地方进行热压工序，使板材之间的水平高度保持一致，同时涂胶嘴13涂抹胶液于板材连接部位，对板材进行粘合工作，这就是该木工拼板机三向木板加工固定机构的工作原理。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
