一种木托盘装订设备的制作方法

本实用新型是一种木托盘装订设备，属于装订设备领域。

背景技术：

装订机是通过机械的方式将纸张、塑料、皮革等用装订钉或热熔胶，尼龙管等材料固定的装订设备，按照不同的用途可分为工业用装订机和民用装订机，常用于印刷厂，企事业单位财务办公，档案管理等地。

现有技术公开申请号为CN201310480617.3的一种木托盘装订设备，包括一木托盘装订流水线，所述的木托盘装订流水线上运载有多副木托盘堆放托架，所述的木托盘堆放托架为田字形，所述田字形的木托盘堆放托架在其九个交叉角上分别对应设有九个与木托盘脚柱形状尺寸相适配的脚柱通槽，且每个脚柱通槽的一侧还均设有一个用于将木托盘脚柱推送至脚柱通槽上的脚柱推送气缸，所述的木托盘堆放托架上还设有用于将木托盘待订木板推送至木托盘脚柱上的木料推送气缸，采用上述结构，该发明提供了一种可大幅提高装订效率的木托盘装订设备，但是该实用新型不可以直观的看到装置内剩余的钉子数量，在钉子快要用尽时不能及时给操作者预警。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种木托盘装订设备，以解决不可以直观的看到装置内剩余的钉子数量，在钉子快要用尽时不能及时给操作者预警的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种木托盘装订设备，其结构包括装订机主体、显示器、连接块、固定座、固定块、螺钮、连接座、凹槽、扳机、连接口、把手，所述的装订机主体上设有显示器，所述的装订机主体与连接块相连接，所述的连接块上设有固定块，所述的装订机主体与连接座相连接，所述的连接座上设有凹槽，所述的扳机与装订机主体相连接，所述的把手与装订机主体相连接，所述的把手与连接口相连接，所述的显示器由显示屏、开关、红色指示灯、绿色指示灯、机壳组成，所述的机壳上设有显示屏，所述的红色指示灯设于显示屏右侧，所述的绿色指示灯设于红色指示灯上方，所述的开关设于红色指示灯下方。

进一步的，所述的固定块上设有固定座。

进一步的，所述的螺钮固定设于固定块上。

进一步的，所述的显示屏形状为长方形。

进一步的，所述的红色指示灯形状为圆形。

进一步的，所述的连接座高约5-10cm。

进一步的，所述的装订机主体材质为合金。

本实用新型的有益效果：设有显示器，可以使该木托盘装订设备拥有可以直观的看到装置内剩余的钉子数量，在钉子快要用尽时能及时给操作者预警，方便操作。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种木托盘装订设备的结构示意图。

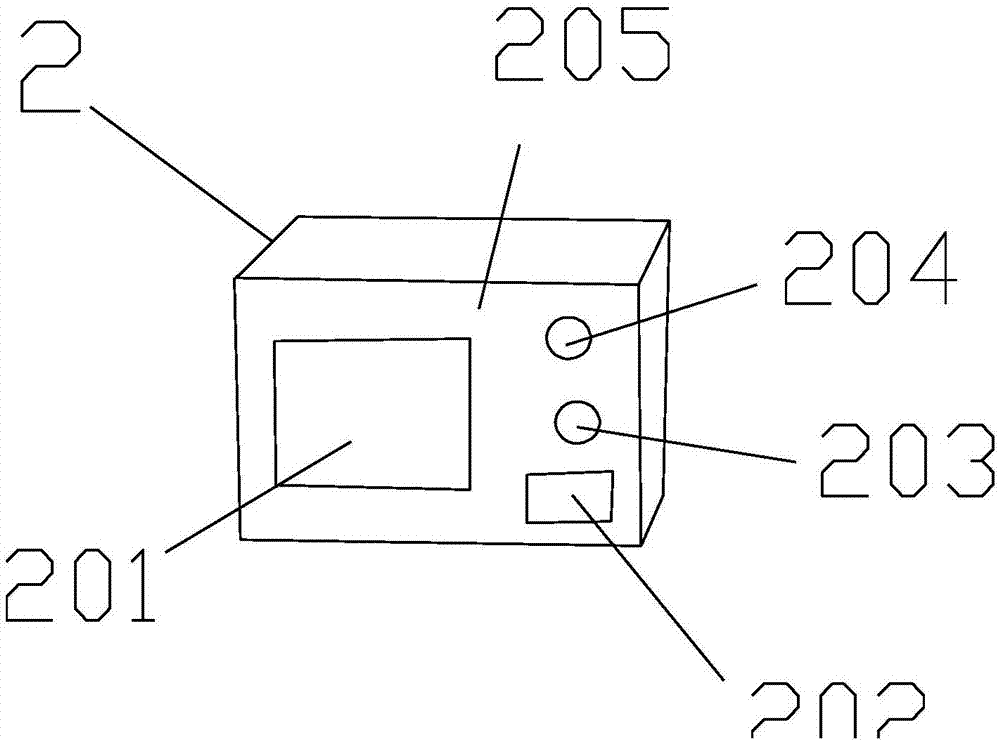

图2为本实用新型显示器的结构示意图。

图中：装订机主体-1、显示器-2、连接块-3、固定座-4、固定块-5、螺钮-6、连接座-7、凹槽-8、扳机-9、连接口-10、把手-11、显示屏-201、开关-202、红色指示灯-203、绿色指示灯-204、机壳-205。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种木托盘装订设备的方案：一种木托盘装订设备，其结构包括装订机主体1、显示器2、连接块3、固定座4、固定块5、螺钮6、连接座7、凹槽8、扳机9、连接口10、把手11，所述的装订机主体1上设有显示器2，所述的装订机主体1与连接块3相连接，所述的连接块3上设有固定块5，所述的装订机主体1与连接座7相连接，所述的连接座7上设有凹槽8，所述的扳机9与装订机主体1相连接，所述的把手11与装订机主体1相连接，所述的把手11与连接口10相连接，所述的显示器2由显示屏201、开关202、红色指示灯203、绿色指示灯204、机壳205组成，所述的机壳205上设有显示屏201，所述的红色指示灯203设于显示屏201右侧，所述的绿色指示灯204设于红色指示灯203上方，所述的开关202设于红色指示灯203下方，所述的固定块5上设有固定座4，所述的螺钮6固定设于固定块5上，所述的显示屏201形状为长方形，所述的红色指示灯203形状为圆形，所述的连接座高约5-10cm，所述的装订机主体材质为合金。

本专利所说的显示器2通常也被称为监视器，显示器是属于电脑的I/O设备，即输入输出设备，它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具。

当使用者使用本专利时，将木托盘装订机主体对准木托盘，使用者扣动扳机，就可以开始装订，通过设有显示器，可以从显示屏上直观的看到装置内剩余的钉子数量，当装置内钉子剩余不多时，红色指示灯亮起，以此提示使用者装置内钉子剩余不多，当装置内剩余钉子数量足够时，绿色指示灯亮起。

本实用新型的装订机主体-1、显示器-2、连接块-3、固定座-4、固定块-5、螺钮-6、连接座-7、凹槽-8、扳机-9、连接口-10、把手-11、显示屏-201、开关-202、红色指示灯-203、绿色指示灯-204、机壳-205，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本实用新型解决的问题是不可以直观的看到装置内剩余的钉子数量，在钉子快要用尽时不能及时给操作者预警,本实用新型设有显示器，可以使该木托盘装订设备拥有可以直观的看到装置内剩余的钉子数量，在钉子快要用尽时能及时给操作者预警，方便操作，具体如下所述：

所述的显示器2由显示屏201、开关202、红色指示灯203、绿色指示灯204、机壳205组成，所述的机壳205上设有显示屏201，所述的红色指示灯203设于显示屏201右侧，所述的绿色指示灯204设于红色指示灯203上方，所述的开关202设于红色指示灯203下方。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
