一种燃气式烘干机的制作方法

本实用新型涉及一种生活工具，具体涉及一种燃气式烘干机，属于生活工具技术领域。

背景技术：

衣物需要经常清洗，晾衣物需要使用到晾衣设备，现有的晾衣设备大都是晾衣架，采用的方式大都是自然风干或晒干，在大城市生活的人们，尤其是空气质量较差的城市，已经不适合室外晾晒衣物，市面上也出现了许多晾晒装置，可效果不是很尽如人意。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种燃气式烘干机，通过设置燃烧器，产生热量，通过连接筒体，配合风机的使用，风机可以将风吹进筒体内部，当风经过燃烧器时会被加热，热的空气进入筒体内会蒸发衣物上的水分，带着水蒸气的空气从出风口排出，达到干衣的效果，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种燃气式烘干机，包括筒体和底座箱，所述筒体一侧设有筒门，所述筒门与筒体通过转子连接，所述筒门上设有门把手，所述筒体顶部设有燃烧器，所述燃烧器一侧设有天然气接口，所述燃烧器顶部连接风机，所述底座箱底部设有支撑杆，所述支撑杆一端设有防滑橡胶套，所述底座箱顶部设有支撑板，所述支撑板上设有出风口和连接孔，所述底座箱顶部设有转动轴承贯穿支撑板连接转动轴，所述转动轴一端设有晾衣架。

作为本实用新型的一种优选技术方案，所述底座箱内部设有电动机。

作为本实用新型的一种优选技术方案，所述筒门由透明玻璃面板材料制成。

作为本实用新型的一种优选技术方案，所述筒体底部与支撑板连接。

作为本实用新型的一种优选技术方案，所述天然气接口连接天然气储存装置。

本实用新型所达到的有益效果是：一种燃气式烘干机，通过设置燃烧器，产生热量，通过连接筒体，配合风机的使用，风机可以将风吹进筒体内部，当风经过燃烧器时会被加热，热的空气进入筒体内会蒸发衣物上的水分，带着水蒸气的空气从出风口排出，达到干衣的效果。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种燃气式烘干机筒体示意图；

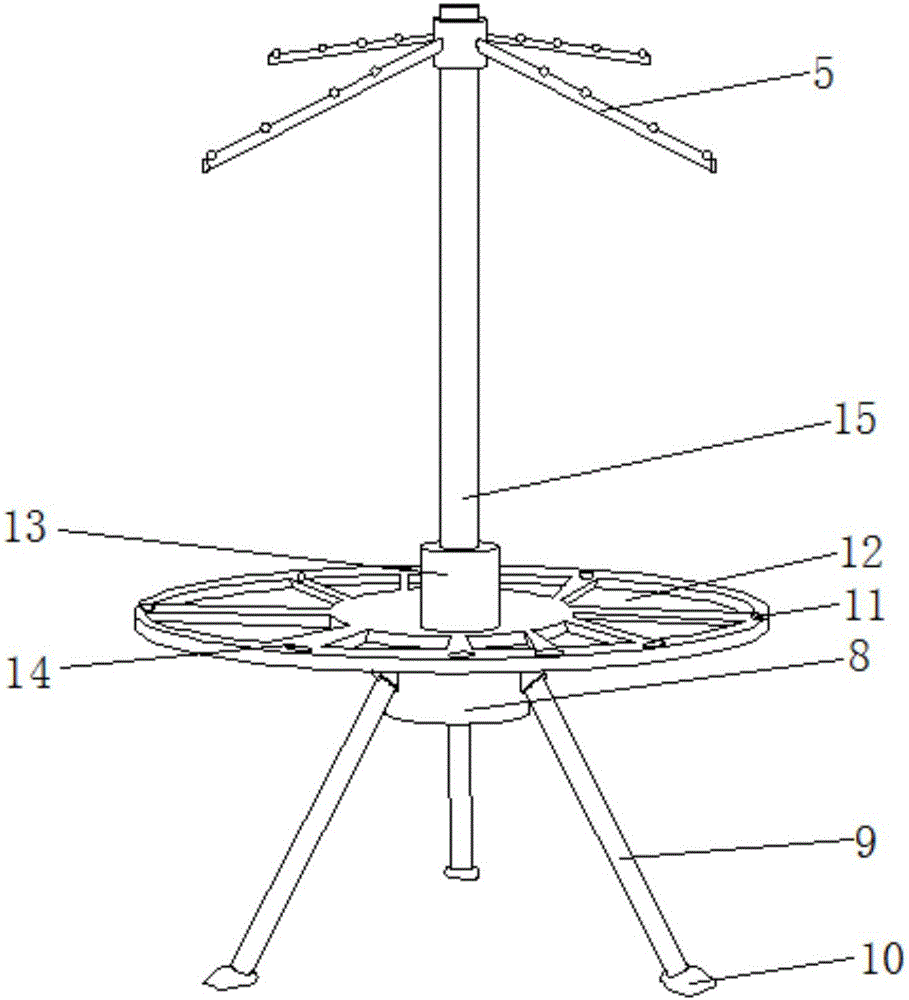

图2是本实用新型实施例所述的一种燃气式烘干机底座箱结构示意图；

图中标号：1、筒体；2、转子；3、燃烧器；4、风机；5、晾衣架；6、筒门；7、门把手；8、底座箱；9、支撑杆；10、防滑橡胶套；11、连接孔；12、出风口；13、转动轴承；14、支撑板；15、转动轴；16、天然气接口。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种燃气式烘干机，包括筒体1和底座箱8，所述筒体1一侧设有筒门6，所述筒门6与筒体1 通过转子2连接，所述筒门6上设有门把手7，所述筒体1顶部设有燃烧器3，所述燃烧器3一侧设有天然气接口16，所述燃烧器3顶部连接风机4，所述底座箱8底部设有支撑杆9，所述支撑杆9一端设有防滑橡胶套10，所述底座箱8顶部设有支撑板14，所述支撑板4上设有出风口12和连接孔11，所述底座箱8顶部设有转动轴承13贯穿支撑板14连接转动轴15，所述转动轴15一端设有晾衣架5。

所述底座箱8内部设有电动机，所述筒门6由透明玻璃面板材料制成，所述筒体1底部与支撑板14连接，所述天然气接口16连接天然气储存装置。

需要说明的是，本实用新型为一种燃气式烘干机，工作时，通过设置燃烧器3，产生热量，通过连接筒体1，配合风机4的使用，风机4可以将风吹进筒体1内部，当风经过燃烧器3时会被加热，热的空气进入筒体1内会蒸发衣物上的水分，带着水蒸气的空气从出风口12排出，达到干衣的效果，通过在底座箱8内设置电动机，通过转动轴承13和转动轴15的传动效果，可使晾衣架5旋转，加快干衣速度，同时使衣物均由受热。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改 进等，均应包含在本实用新型的保护范围之内。
