一种自动投放装置以及洗衣机的制作方法

本实用新型涉及洗衣机技术领域，具体涉及一种自动投放装置以及具有该自动投放装置的洗衣机。

背景技术：

随着技术的进步，目前洗衣机上出现用于自动投放洗涤剂的自动投放装置，自动、精确的控制洗涤剂的添加，有利于洗衣机洗涤衣物的洁净。通过洗衣机主控板控制，按照计算的洗涤剂投放量，用投放泵把洗涤剂存储盒内的洗涤剂投放到洗涤桶中参与洗涤。但是现有自动投放洗衣机最低可以自动投放洗衣液和柔顺剂两种投放液。每种投放液对应设置有一个投放泵，这样需要最低设置两个投放泵，使得自动投放装置成本较高，并且投放泵占用洗衣机内部的空间，可能洗衣机的洗涤容量减小；尤其是当需要实现多种洗涤自动投放时，需要设置多个投放泵，使得自动投放装置结构复杂，成本较大，以及占用较大的洗衣机内部的空间。

技术实现要素：

本实用新型提供了一种自动投放装置，结构简单，成本较低。

为实现上述发明目的，本发明采用下述技术方案予以实现：

一种自动投放装置，包括至少两个用于存储洗涤剂的存储腔、一个换向阀和一个投放泵；换向阀为多位换向阀,所述换向阀的其中一位的进液口与进水管连通,其中两位的进液口分别与两个所述存储腔连通,所述换向阀的各个位的出液口分别与所述投放泵的进口连通,所述投放泵的出口连通于洗涤桶。

进一步的，所述换向阀为电磁换向阀。

进一步的，所述投放泵为齿轮泵。

进一步的，所述自动投放装置还包括进水盒，所述投放泵的出口与所述进水盒连通。

进一步的，至少两个所述存储腔与所述进水盒为一个整体结构，所述换向阀和投放泵设置在所述整体结构的下端面。

进一步的，在所述投放泵与进水盒之间设置有单向阀。

进一步的，所述存储腔内设置有液位传感器。

进一步的，所述自动投放装置还包括与所述进水盒连通的主进水管。

进一步的，所述自动投放装置还包括控制所述进水管和主进水管进水的进水阀。

进一步的，所述进水盒上设置有用于手动投入洗衣机剂的手动投入口。

基于上述自动投放装置，本实用新型还提供一种洗衣机，包括洗涤桶和上述的自动投放装置。

与现有技术相比，本实用新型的优点和积极效果是：通过换向阀为多位换向阀,所述换向阀的其中一位的进液口与进水管连通,其中两位的进液口分别与两个所述存储腔连通,所述换向阀的各个位的出液口分别与所述投放泵的进液口连通,所述投放泵的出液口连通于洗涤桶；使得自动投放装置可以选择性地将其中一位的进液口与出液口连通，液体经过换向阀、投放泵并通过投放泵的出液口进入洗涤桶内，实现对于与换向阀的这一位的进液口连通的液体的投放，使得采用一个投放泵即可投放多种洗涤剂，结构简单，成本降低；并通过设置一位的进液口与进水管连通，通过水的投放可以实现对于投放管路的冲洗，将粘附在投放管路内壁上的洗涤剂清洗，避免对于下次投放洗涤剂的影响。

结合附图阅读本实用新型的具体实施方式后，本实用新型的其他特点和优点将变得更加清楚。

附图说明

图1 是本实用新型的自动投放装置的原理图；

图2是本实用新型的自动投放装置的结构示意图；

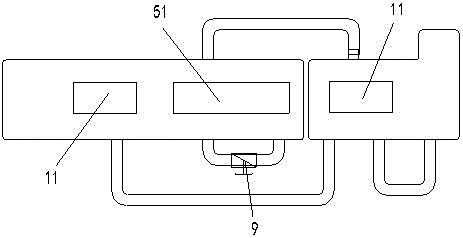

图3为图2中的仰视结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行详细的描述。

首先，对该具体实施方式中涉及到的方位简要说明：下述在提到结构件的前、后、左、右时，是以结构件正常使用状态下相对于使用者的位置来定义的。

参阅图1-图3所示，为用于洗衣机的自动投放装置的一种实施例，自动投放装置包括两个存储腔1、一个换向阀2和一个投放泵3，其中，两个存储腔1中为液态的洗涤剂，具体的一个用于存储洗涤液、另一个用于存储柔顺剂。

本实施例中，换向阀2为三位二通阀，具体包括两个分别与存储腔1连通的进液口21、一个与进水管4连通的进水口22、一个出液口23；出液口23与投放泵3的进口31连通，投放泵3的出口32连通于洗涤桶；也就是通过投放泵3将位于存储腔1内的洗涤液经换向阀2泵送到投放泵3的出口32，之后进入洗涤桶内。换向阀2优选为电磁换向阀;具体的，在需要添加洗涤液时，换向阀切换为与洗涤液连通的进液口21开通，另外一个进液口21和进水口22关闭，并通过启动投放泵3，使得洗涤液被输送到投放泵3的出口32，并投放入洗涤桶。这样的自动投放装置可以选择性地将其中一个进液口21与出液口23连通，实现对于一种洗涤剂的投放，使得采用一个投放泵即可投放多种洗涤剂，结构简单，成本降低。

通过在换向阀2设置与进水管4连通的进水口22，可以实现在一种洗涤剂投放后对于投放管路的冲洗，将粘附在投放管路内壁上的洗涤剂清洗，避免对于下次投放洗涤剂的影响。或者说是对于洗涤剂投放的公用的投放管路的冲洗，具体包括换向阀2以及之后的流经管路。

当然其他实施例中，也可以设置多个存储腔1，那么换向阀2上对应设置多个进液口21，实现对于多种洗涤剂的投放。

本实施例中，设置控制组件控制进液口21和进水口22交替与出液口23相通。具体为在其中一个进液口21与出液口23连通投放洗涤剂后，即控制换向阀的进水口22与出液口23相通，并通过进水管4进水冲洗管路。

本实施例中，自动投放装置还包括进水盒5、进水阀6、主进水管7，进水盒5与主进水管7和投放泵3的出口32连通实现流入，并将流入的水或洗涤剂流出到洗衣机的洗涤桶8中。自动投放装置包括由主进水管7进入进水盒5、在进入洗涤桶8的主进水管路，洗涤进水主要通过进水阀6控制与主进水管7连通，通过主进水管路进水；当投放一种洗涤剂后需要冲洗投放管路时，通过进水阀6控制与进水管4连通，实现对于公用的投放管路的冲洗。

本实施例中，在进水盒5上设置有用于手动投入洗涤剂的手动投入口51，主要用于投放洗衣粉，当然根据用户需要也可以投放液态的洗涤剂。洗衣粉通过手动投入口51投入到进水盒5后，通过主进水管7进入的进水盒5的水流将洗衣粉溶解并冲入洗涤桶8中；实现在自动投放装置中通过人工对于洗涤剂的添加。

本实施例中，投放泵3为齿轮泵，便于精确控制投放的洗涤剂的量，有利于提高洗衣机洗涤的洁净度。

本实施例中，两个存储腔1与进水盒5为一个整体结构，优选的，两个存储腔1分别位于进水盒5的左右两侧，并将换向阀2和投放泵3设置在整体结构的下端面。这样使得结构紧凑，节省空间；并且使得存储腔1、投放泵3、以及进水盒5之间的管路连接较短或者直接省略，进一步节省了管道成本。

本实施例中，手动投入口51主要用于投放洗衣粉，每次洗涤根据需要手动添加；两个存储腔1中的一个用于存储洗涤液、另一个用于存储柔顺剂，都是一次投入满，之后多次自动抽取使用。在存储腔1的低端设置有液位传感器，当存储腔1内的液体剩余极少时，通过液位传感器反馈并提醒用户。存储腔1在上部也具有存储腔投入口11，并设置三个投入口均位于围框上部，便于操作。

为了避免在主进水路进水时，进入进水盒5的水流逆流进入投放泵3，在投放泵3的出口32与进水盒5之间设置有单向阀9，使得流体只能从投放泵3进入进水盒5，不能逆流。

以上实施例仅用以说明本实用新型的技术方案，而非对其进行限制；尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的普通技术人员来说，依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或替换，并不使相应技术方案的本质脱离本实用新型所要求保护的技术方案的精神和范围。
