干衣机的制作方法

本实用新型涉及，尤其是涉及一种干衣机。

背景技术：

随着社会的发展及科技的进步，干衣机的应用也逐渐开始普及，烘干后的衣服穿起来松软舒适，已被越来越多的用户所接受。相关技术中的干衣机仅仅具备干衣功能，室内冷风进入干衣机与干衣机内的干燥风进行换热后直接排出，在这个过程中，室内冷风对干衣机内的干燥风可以起到冷凝的作用，但是对室内环境几乎没有产生作用，在一定程度上造成了资源的浪费。

技术实现要素：

本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型提出一种干衣机，所述干衣机在干衣的同时，还可以起到净化空气的作用。

根据本实用新型的干衣机，包括：机体，所述机体内限定出干衣腔，所述干衣腔上设有进气口和排气口，所述进气口和所述排气口之间连接有烘干通道；冷风通道，所述冷风通道包括分别与机体外部连通的冷风进口和冷风出口，所述冷风进口和所述冷风出口分别贯穿所述烘干通道的侧壁；热交换装置，所述热交换装置设在所述烘干通道内，且所述热交换装置位于所述冷风进口和所述冷风出口之间；第一过滤装置，所述第一过滤装置设在所述冷风通道内。

根据本实用新型的干衣机，通过在冷风通道内设置第一过滤装置，可以对冷风通道内的空气进行过滤净化，从而使得机体外部环境中的空气在进入冷风通道内被过滤后再排入机体外部环境中，由此对机体外部的空气可以起到净化作用。

根据本实用新型的干衣机，通过在冷风通道内设置第一过滤装置，

另外，根据本实用新型的干衣机，还可以具有如下附加技术特征：

根据本实用新型的一些实施例，所述冷风通道与所述烘干通道正交布置。

根据本实用新型的一些实施例，所述第一过滤装置与所述热交换装置并排设置。

根据本实用新型的一些实施例，所述第一过滤装置与所述热交换装置在从所述冷风进口指向所述冷风出口的方向上的横截面的面积相等。

根据本实用新型的一些实施例，所述第一过滤装置设在所述热交换装置与所述冷风进口之间。

根据本实用新型的一些实施例，所述第一过滤装置设在所述热交换装置与所述冷风出口之间。

根据本实用新型的一些实施例，在所述冷风通道内还设有驱动风扇，所述驱动风扇与所述热交换装置并排设置，所述第一过滤装置设在所述驱动风扇和所述热交换装置之间。

根据本实用新型的一些实施例，所述冷风进口和所述冷风出口分别贯穿所述机体的前表面和后表面。

根据本实用新型的一些实施例，所述干衣机还包括加热装置，所述加热装置设在烘干通道内且位于热交换装置和所述进气口之间。

根据本实用新型的一些实施例，所述干衣机还包括第二过滤装置，所述第二过滤装置设在所述烘干通道内以对所述烘干通道内的空气进行过滤。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是根据本实用新型实施例的干衣机的部分结构示意图；

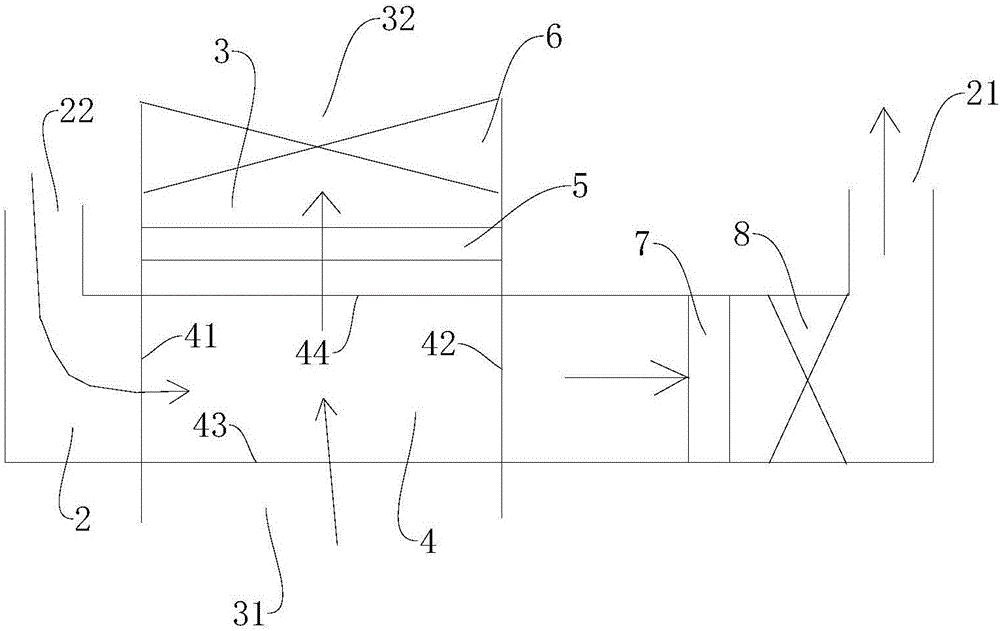

图2是根据本实用新型另一个实施例的干衣机的部分结构示意图；

图3是根据本实用新型实施例的干衣机的结构示意图。

附图标记：

干衣机100；

机体1；机体1的前表面11；机体1的后表面12；

烘干通道2；进气口21；排气口22；

冷风通道3；冷风进口31；冷风出口32；

热交换装置4；第一进口41；第一出口42；第二进口43；第二出口44；

第一过滤装置5；驱动风扇6；加热装置7；风轮8。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

下面参考图1-图3描述根据本实用新型实施例的干衣机100。

如图1-图3所示，根据本实用新型实施例的干衣机100包括：机体1、冷风通道3、热交换装置4和第一过滤装置5。

机体1内限定出干衣腔(图未示出)，干衣腔上设有进气口21和排气口22，进气口21和排气口22之间连接有烘干通道2，具体而言，烘干通道2和干衣腔相互连通，干衣腔内放置所要烘干的衣物，干燥的空气由干衣腔的进气口21进入干衣腔内吸收干衣腔内的水分，干燥的空气变成有水分的湿空气，湿空气接着由干衣腔的排气口22流出干衣腔并且进入烘干通道2内进行除湿，湿空气除湿后又转变成干燥的空气并且再次由干衣腔的进气口21进入干衣腔内吸收干衣腔内的水分，空气在烘干通道2和干衣腔共同构成的封闭循环空间内形成空气的循环流动，如此反复，通过流动的空气将衣物内的水分带走，从而将干衣腔内的衣物烘干。

冷风通道3包括分别与机体1外部连通的冷风进口31和冷风出口32，机体1外部环境中的冷空气可以由冷风进口31进入冷风通道3内，并且可以由冷风出口32流出冷风通道3并返回机体1外部环境中。冷风进口31和冷风出口32分别贯穿烘干通道2的侧壁，热交换装置4设在烘干通道2内，且热交换装置4位于冷风进口31和冷风出口 32之间，从而便于烘干通道2内的空气和冷风通道3内的空气进入热交换装置4内进行热量交换，例如，图1-图3中所示，热交换装置4上可以设有第一进口41、第一出口42、第二进口43和第二出口44，第一进口41和第一出口42之间连接有第一换热管道，第二进口43和第二出口44之间连接有第二换热管道，第一换热管道和第二换热管道彼此不连通，热交换装置4的第一进口41和第一出口42与烘干通道2相互连通，热交换装置4的第二进口43和第二出口44与冷风通道3相互连通。具体而言，干衣腔内的湿空气由排气口22进入烘干通道2内，湿空气在烘干通道2内流动并且由热交换装置4的第一进口41进入热交换装置4的第一换热管道，同时机体1外部的冷空气由冷风通道3的冷风进口31进入冷风通道3内，冷空气在冷风通道3内流动并且由热交换装置4的第二进口43进入热交换装置4的第二换热管道，进入第一换热管道的空气由第一进口41向第一出口42流动，进入第二换热管道内的空气由第二进口43向第二出口44流出，第一换热管道和第二换热管道内的空气在流动的同时不断地进行热量交换，第一换热管道内的空气通过吸收第二换热管道内的空气中的冷量冷凝析出空气中的水分而转变成干燥的空气，接着干燥的空气由热交换装置4的第一出口42流出并进入烘干通道2内，干燥的空气接着经由干衣腔的进气口21进入干衣腔内吸收干衣腔内的水分，干燥的空气转变为有水分的湿空气，湿空气由干衣腔的排气口22排出干衣腔并重新进入烘干通道2内，如此循环往复，从而将干衣腔内的衣物烘干。

由上述可知，机体1外部环境中的冷空气由冷风通道3的冷风进口31进入冷风通道3，在热交换装置4中对烘干通道2内的空气进行冷却除湿后，由冷风通道3的冷风出口32又返回到机体1外部环境中，也就是说机体1外部环境中的空气在干衣机100的外部和干衣机100的冷风通道3内不断地循环往复，为此，本实用新型的干衣机100在冷风通道3内还设置有第一过滤装置5，以对流经冷风通道3内的空气进行过滤净化，也就是说进入干衣机100的冷风通道3内的空气经过第一过滤装置5的过滤净化后，再流回机体1外部环境中，从而对机体1外部环境中的空气可以起到净化的作用。

根据本实用新型的干衣机100，通过在冷风通道3内设置第一过滤装置5，可以对冷风通道3内的空气进行过滤净化，从而使得机体1外部环境中的空气在进入冷风通道3内被过滤后再排入机体1外部环境中，由此对机体1外部的空气可以起到净化作用。

在本实用新型的一些实施例中，如图3所示，冷风通道3和烘干通道2正交布置，从而使得热交换装置4可以同时位于烘干通道2和冷风通道3内，使得热交换装置4在风道内的布置更加合理，烘干通道2、冷风通道3和热交换装置4之间的连通更加方便。

可选地，如图3所示，冷风进口31和冷风出口32分别贯穿机体1的前表面11和机 体1的后表面12，从而使得干衣机100的结构布局更加合理。

在本实用新型的一些实施例中，第一过滤装置5和热交换装置4并排设置，从而可以使得冷风风道的结构更加简单。

在本实用新型的一些实施例中，第一过滤装置5与热交换装置4在从冷风进口指向冷风出口的方向上的横截面的面积相等。

第一过滤装置5与热交换装置4在从冷风进口31指向冷风出口32的方向上的横截面的面积尺寸相等。也就是说，第一过滤装置5在从冷风进口31指向冷风出口32的方向上的横截面的面积，与热交换装置4在从冷风进口31指向冷风出口32的方向上的横截面的面积是相等的。优选地，第一过滤装置5和热交换装置4与冷风通道3所提供的安装空间的形状匹配情况是相同的，这样可以使第一过滤装置5和热交换装置4的安装结构美观。

具体而言，第一过滤装置5在从冷风进口31指向冷风出口32的方向上的横截面的面积，可以与冷风通道3在从冷风进口31指向冷风出口32的方向上的横截面的面积是相等的，即第一过滤装置5可以将冷风通道3的上述横截面全部封堵，这样的过滤效果好。同理，热交换装置4在从冷风进口31指向冷风出口32的方向上的横截面的面积，可以与冷风通道3在从冷风进口31指向冷风出口32的方向上的横截面的面积是相等的，这样可以使热交换装置4的面积足够大，换热效率高。

在本实用新型的一些实施例中，如图1所示，第一过滤装置5设在热交换装置4与冷风进口31之间，也就是说第一过滤装置5和热交换装置4在从冷风进口31指向冷风出口32的方向上依次排布，具体而言，机体1外部环境中的冷空气由冷风通道3的冷风进口31进入冷风通道3内，先经过第一过滤装置5的过滤净化后再进入热交换装置4内与烘干通道2内的空气进行换热，换热后的空气再由冷风通道3的冷风出口32返回到机体1外部环境中。通过将第一过滤装置5设在热交换装置4与冷风进口31之间，不仅可以净化机体1外部环境中的空气，并且还可以避免空气中的颗粒物进入热交换装置4内附着在换热管通道的表面，影响热交换装置4的换热性能和使用寿命。

当然本实用新型并不限于此，在本实用新型的另一些实施例中，如图2所示，第一过滤装置5还可以设在热交换装置4与冷风出口32之间，也就是说热交换装置4和第一过滤装置5在从冷风进口31指向冷风出口32方向上依次排布，具体而言，机体1外部环境中的冷空气由冷风进口31进入冷风通道3内，先经过进入热交换装置4中和烘干通道2内的空气进行换热后，再经过第一过滤装置5进行过滤净化，净化后的空气接着由冷风通道3的冷风出口32返回机体1外部环境中，将第一过滤装置5设在热交换 装置4与冷风出口32之间同样可以达到净化机体1外部空气的作用。

可选地，第一过滤装置5可以是过滤网，可以将过滤网直接设在热交换装置4上的第二进口43和/或第二出口44所在的外壁面上，具体而言，可以是仅在热交换装置4上的第二进口43所在的外壁面上设置过滤网，使得冷风通道3内的空气先经过过滤网的过滤净化后再进入热交换装置4换热；或者可以是仅在热交换装置4上的第二出口44所在的外壁面上设置过滤网，使得冷风通道3内的空气先进入热交换装置4内换热后再经过过滤网的过滤净化；再或者还可以是在热交换装置4的第二进口43和第二出口44所在的外壁面上均设置有过滤网，也就是说热交换装置4的第二进口43所在的外壁面和第二出口44所在的外壁面上均设置有过滤网，冷风通道3内的空气先经过热交换装置4上第二进口43位置处的过滤网的过滤之后再进入热交换装置4进行换热，换热后的空气再经过热交换装置4上第二出口44位置处的过滤网的再一次过滤之后，返回到机体1外部环境中，也就是说此时机体1外部环境中的空气进入冷风通道3后要经过两次过滤再返回机体1外部环境中，从而对空气的净化效果更好。优选地，过滤网的形状可以与第二进口43和第二出口44的形状相匹配，也就是说过滤网的形状可以与第二进口43和第二出口44的形状大致相同，并且过滤网的面积可以稍大于第二进口43和第二出口44的面积，从而使得冷风通道3内的空气可以全部流经过滤网进行过滤，空气的净化效果更好。

在本实用新型的一些实施例中，在冷风通道3内还设有驱动风扇6，以驱动冷风通道3内空气的流动，驱动风扇6与热交换装置4并排设置，可选地，驱动风扇6相对于热交换装置4位于靠近冷风进口31位置处，以驱动机体1外部环境中的空气进入冷风通道3内与烘干通道2内的空气进行换热；或者可选地，驱动风扇6相对于热交换装置4位于靠近冷风出口32位置处，以驱动冷风通道3内换热后的空气排入机体1外部环境中。

本实用新型并不限定第一过滤装置5、驱动风扇6和热交换装置4之间的排布顺序，例如，如图2所示，第一过滤装置5可以设在驱动风扇6和热交换装置4之间；或者可选地，如图1所示，热交换装置4可以设在第一过滤装置5和驱动风扇6之间；再或者还可以是驱动风扇6设置在第一过滤装置5和热交换装置4之间。当然，本实用新型中第一过滤装置5和驱动风扇6的数量也并不仅仅限定于一个，也就是说冷风通道3内可以设置多个第一过滤装置5和多个驱动风扇6，从而可以使得空气的净化效果更好、净化效率更高。

在本实用新型的一些实施例中，如图1和图2中所示，干衣机100还包括加热装置 7，加热装置7设在烘干通道2内且位于热交换装置4和干衣腔的进气口21之间，以对由热交换装置4的第二出口44流出的干燥的空气进行加热，干燥的空气转变成高温的干燥空气，高温的干燥空气的吸水能力更好，从而可以提高衣物烘干的效率，使得衣物在较短时间内就可以被烘干。可选地，加热装置7可以为电加热装置。

在本实用新型的一些实施例中，干衣机100还包括第二过滤装置，第二过滤装置设在烘干通道2内以对烘干通道2内的空气进行过滤净化，保证干衣腔内的衣物在烘干的过程中不被空气中的污染物污染。可选地，第二过滤装置可以设置在进气口21和热交换装置4之间，第二过滤装置也可以设置在排气口22和热交换装置4之间，第二过滤装置也可以是过滤网，过滤网可以设在热交换装置4的第二进口43和/或第二出口44所在侧壁面上。

如图1和图2中所示，烘干通道2内也可以设置有风轮8，以驱动烘干通道2内空气的流动，提高干衣机100的干衣效率，风轮8可以设置在如图1和图2中所示靠近干衣腔进气口21的位置处，以驱动干燥空气进入干衣腔内对衣物进行烘干；当然还可以是设置在靠近干衣腔排气口22的位置处，以驱动干衣腔的湿空气进入烘干通道2进行除湿和加热。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
