一种用于帆布带的生产设备的制作方法

本实用新型涉及运输设备技术领域，具体来说是一种用于帆布带的生产设备。

[

背景技术：
]

带式输送机是组成有节奏的流水作业线所不可缺少的经济型物流输送设备，尤其适合于块状、粉状物资的连续运输，与其他运输设备相比，带式输送机具有输送距离长、运输运量大、结构简单、连续输送等优点，而且运行可靠，易于实现自动化和集中化控制。输送带是输送系统中必要且不可缺少的部件，根据运输物资不同可采用不同材质的输送带，比如毛毡带、帆布带、多楔带等。帆布带由于其良好的低柔软性、强度高、拉力强，广泛应用于轻质材料运输过程中，帆布带是通过纤维织物编织后通过重型大圆柱底部压制压平，再拉上烘干机烘干，然后切边、分圈、包装，制作工艺繁琐，需经过多个加工部件。

[

技术实现要素：
]

本实用新型的目的是针对现有的帆布带制造工艺过于繁琐，需动用多个制造机械的不便，提供一种将织造、压辊、烘干工艺整合于一体的用于帆布带的生产设备。

为了实现上述目的，设计一种用于帆布带的生产设备，包括机座、机架、放线器、压辊装置及平板式烘干箱，所述的机座两侧分别安装有机架，两侧机架之间设有第一横梁、第二横梁，机架垂直方向等间距布设有若干用于固定放线器的槽孔，所述的第一横梁上设有水平设置的滑槽及若干沿滑槽水平运动的放线器，第二横梁上架设有压辊装置，压辊装置上方置有平板式烘干箱，经放线器编织后的帆布带置于平板式烘干箱与压辊装置之间，压辊装置与平板式烘干箱配合对帆布带进行滚压。

所述的放线器呈U形，放线器顶部设有由两排平行布置的放线柱组成的放线柱阵，所述的放线器底部设有一对固定钩。

所述的平板式烘干箱内设有发热装置，平板式烘干箱的下表面为光滑平面。

本实用新型同现有技术相比，其优点在于：本装置设有放线器、压辊装置及平板式烘干箱，功能强大，一机多用，能快速高效地完成帆布带的织造、压辊、烘干工艺；其中，放线器利用放线侧板上的放线柱阵列，放线时将线材能限制在放线柱阵列之间，操作简单，使用方便，实用性强。

[附图说明]

图1是本实用新型的结构示意图；

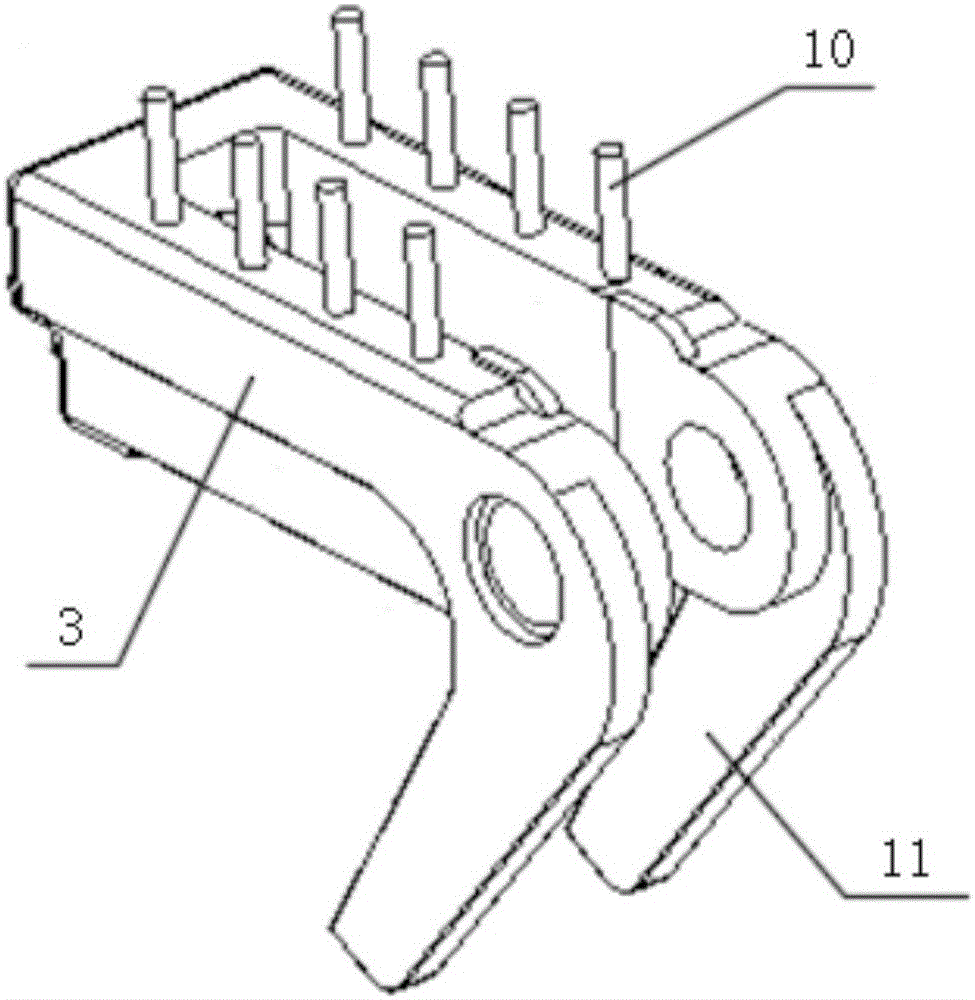

图2是本实用新型中放线器的结构示意图；

图中：1.机座 2.机架 3.放线器 4.压辊装置 5.平板式烘干箱 6.第一横梁 7.第二横梁 8.槽孔 9.滑槽 10.放线柱 11.固定钩。

[具体实施方式]

下面结合附图对本实用新型作进一步说明，这种装置结构和原理对本专业的人来说是非常清楚的。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

本装置是用于帆布带的生产，其是综合编织机、压辊机、烘干机的特点，并将各制造机械组合为整机结构。本装置包括机座、机架、放线器、压辊装置及平板式烘干箱，见图1，机座两侧分别安装有机架，机架顶部设有用于驱动压辊装置的电机，在两侧机架之间设有第一横梁、第二横梁，机架垂直方向等间距布设有若干用于固定放线器的槽孔,第一横梁上设有水平设置的滑槽及若干沿滑槽水平运动的放线器。放线器对帆布带进行编织后由第二横梁上架设的压辊装置进行滚压，由于压辊装置上方置有平板式烘干箱，平板式烘干箱内设有发热装置，平板式烘干箱的下表面为光滑平面，压辊装置的滚压平面与平板式烘干箱下表面配合对帆布带进行滚压进行烘干作业。

其中，放线器呈U形，见图2，放线器顶部设有由两排平行布置的放线柱组成的放线柱阵，所述的放线器底部设有一对固定钩。
