波轮洗衣机的制作方法

本实用新型涉及家用电器领域，特别是涉及一种波轮连接组件及洗衣机。

背景技术：

随着社会的进步与发展，人们越来越注重自身的生活质量。人们从电视、网络、新闻等媒体上逐渐意识到：洗衣机使用一段时间过后，波轮下表面、内桶桶底、内桶外壁和外桶内壁等不可见位置会藏匿一些污垢和细菌，污垢由自来水水垢、洗衣粉的游离物、衣物的纤维素、人体的有机物及衣物带入的灰尘与细菌组成，常坚固地附着在洗衣机内桶底部和一些缝隙中。如果不及时清洗，长期使用藏有污垢和细菌的洗衣机洗衣服，就可能造成交叉感染，引发各种皮肤病，严重影响了人们的健康。

洗衣机的波轮与衣物直接接触，在洗涤过程中波轮附近位置处的水流动比较剧烈，产生了大量的线屑。波轮底部以及内桶底部的位置处于整个洗涤桶的最低位置，由于重力等因素和处于大量线屑产生的位置的影响，波轮底部以及内桶底部的表面会有大量的污垢和细菌附着，而现有的各大洗衣机厂商提出的清洁方案大多强调了对洗衣机内、外桶壁的清洁，忽视了污垢和细菌附着最严重的波轮底部以及内桶底部位置。因此，对存在波轮底部以及内桶底位置污垢和细菌的清洁急需一种切实有效的清洁方案予以解决。

除去藏匿在洗衣机内部的污垢和细菌最彻底最可靠的方法是将各个洗衣机各个带有污垢的零部件拆卸下来进行清洁。然而，通常情况下，洗衣机的波轮的安装方式是通过螺钉紧固到减速离合器的转轴上，波轮的拆卸和安装需要借助外界的工具，并且在拧螺钉的过程中需要花费很大的力气和很长的时间，造成波轮的拆卸和安装费时又费力，给波轮和桶底的清洁带来了很大的困难。其次，波轮采用螺钉的紧固方式中的螺钉和减速离合器轴孔螺纹在经过几次的拆卸过后容易发生滑牙，导致波轮无法被牢靠的锁固在减速离合器轴上，造成减 速离合器轴上的动力不能传递到波轮上，影响洗涤效果。更有甚者，波轮在洗衣机工作时从减速离合器轴上脱离。同时，螺钉在经过多次拆卸安装后会发生螺钉头损坏，出现螺丝刀等工具无法将螺钉旋动的现象，导致波轮无法拆卸或安装的情况发生，严重缩短洗衣机的整机使用寿命。

技术实现要素：

基于此，针对上述问题，有必要提供一种波轮洗衣机，以降低波轮的拆装难度、延长波轮洗衣机的使用寿命。

一种波轮洗衣机，包括波轮、减速离合器及波轮嵌件，所述减速离合器具有洗涤轴，所述波轮通过所述波轮嵌件与所述洗涤轴连接，还包括波轮连接组件，所述波轮连接组件包括波轮扣体及波轮锁芯，所述波轮扣体与所述波轮固定连接，所述波轮扣体上开设有通孔及插孔，所述洗涤轴穿设于所述通孔，所述波轮锁芯包括本体及从所述本体一侧延伸形成的卡合件及固定件，所述卡合件与所述插孔卡合连接，所述洗涤轴开设有安装孔，所述固定件插设于所述安装孔。

在其中一个实施例中，所述波轮扣体包括主体及挡板，所述主体与所述挡板固定连接，所述挡板与所述波轮固定连接。

在其中一个实施例中，所述挡板上开设有所述通孔，所述洗涤轴穿设所述通孔后与所述主体抵接。

在其中一个实施例中，所述洗涤轴的顶部开设有矩形截面的缺口，且所述主体与所述洗涤轴的接触面为平面结构。

在其中一个实施例中，所述主体上设置有空心凸柱，所述洗涤轴的顶部插设于所述凸柱内。

在其中一个实施例中，所述凸柱上设置有安装槽，所述固定件穿设于所述安装槽。

在其中一个实施例中，所述主体上设置有第一螺柱，所述挡板上设置有螺孔，螺钉穿设所述螺孔后与所述第一螺柱固定连接。

在其中一个实施例中，所述挡板上设置有用于与所述波轮固定连接的第二 螺柱。

在其中一个实施例中，所述卡合件包括从所述本体一侧延伸形成的倒扣，所述倒扣与所述插孔弹性扣合。

在其中一个实施例中，所述固定件为柱状结构。

上述波轮洗衣机，通过波轮连接组件的波轮锁芯的固定件插入到洗涤轴的安装孔内，以限制所述波轮在洗涤轴的轴向移动，相对于现有技术中采用螺钉的方式进行固定，可以有效降低波轮的拆装难度，减小波轮洗衣机拆装时对零部件的损坏，有利于延长波轮洗衣机的使用寿命。

附图说明

图1为本实用新型一实施例的波轮洗衣机的局部结构示意图；

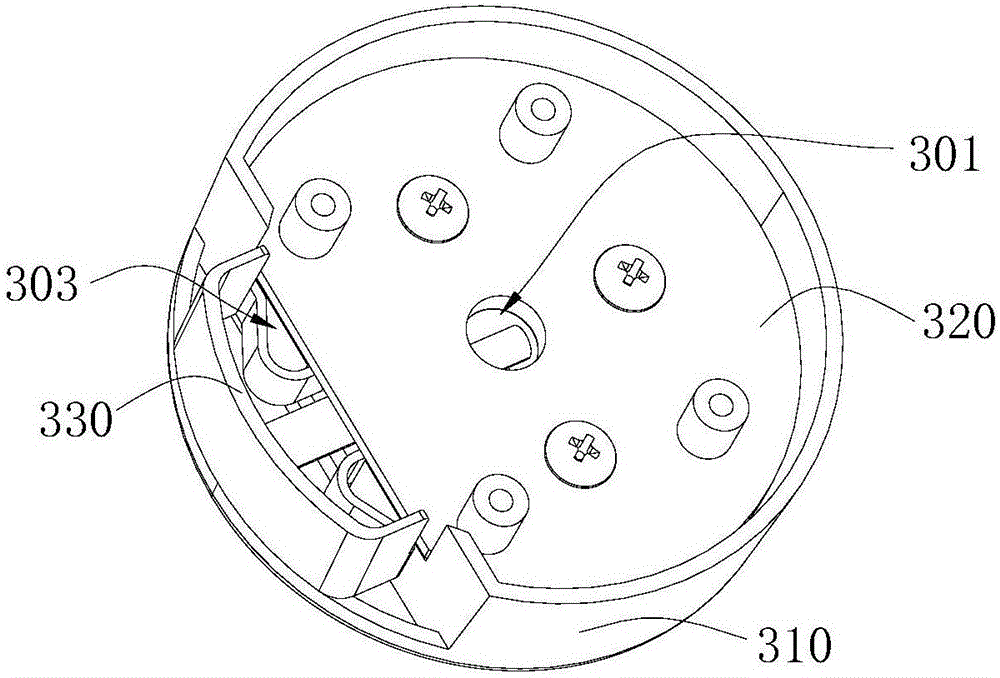

图2为图1所示的波轮连接组件的结构示意图；

图3为图2所示的波轮组件的局部结构示意图；

图4为本实用新型一实施例的挡板的结构示意图；

图5为本实用新型一实施例的波轮连接组件与洗涤轴配合的结构示意图。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进，因此本实用新型不受下面公开的具体实施的限制。

需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的 技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参阅图1，其为本实用新型一实施例的波轮洗衣机的局部结构示意图。

波轮洗衣机包括波轮100、减速离合器200、波轮连接组件300及波轮嵌件400。所述减速离合器200具有洗涤轴210，所述波轮100通过所述波轮嵌件400与所述洗涤轴210连接，所述波轮连接组件300与所述波轮100固定连接，用于将所述波轮100锁紧在所述减速离合器200的所述洗涤轴210上，以限制所述波轮100在所述洗涤轴210上的移动。具体地，波轮100与波轮嵌件400通过螺钉固定连接。波轮连接组件300与波轮100及波轮嵌件400通过螺钉固定连接，即，螺钉依次穿过波轮嵌件400、波轮100固定在波轮连接组件300上。

在本实施例中，波轮100由金属材质制成，例如采用不锈钢材料制成。金属制成的波轮100在结构上具有相当的硬度，与塑料制成的波轮相比，其底面无需为加强强度而设置一系列的加强筋，使得波轮的清洗更加方便，造型简洁美观。当然，在其他实施例中，波轮100也可由其他材质的材料制成。

请一并参阅图2，其为本实用新型一实施例的波轮连接组件300的结构示意图。

波轮连接组件300包括波轮扣体及波轮锁芯330，所述波轮扣体与所述波轮100固定连接，所述波轮扣体开设有供所述洗涤轴210穿设的通孔301及插孔303，所述洗涤轴210的顶部穿设于所述波轮扣体的所述通孔301，所述波轮锁芯330包括本体331及从所述本体331一侧延伸形成的卡合件332及固定件333，所述卡合件332与所述波轮扣体的所述插孔303卡合，所述洗涤轴210开设有安装孔211，所述固定件333插设于所述安装孔211，以限制波轮100在洗涤轴210上的移动。

请一并参阅图3及图4，所述波轮扣体包括主体310及挡板320，所述挡板320与所述波轮100固定连接，所述主体310与所述挡板320固定连接，所述挡板320上开设有所述通孔301，所述主体310上开设有所述插孔303。在本实施 例中，主体310上设置有竖筋，竖筋的中部断开，断开处形成插孔303。

进一步地，请继续参阅图1，洗涤轴210穿设所述通孔301后与所述主体310抵接。请一并参阅图5，所述洗涤轴210的顶部开设有矩形截面的缺口，即，在洗涤轴210的顶部沿轴线方向切削一平面，使洗涤轴210的顶部形成柱状结构。而且所述主体310与所述洗涤轴210的接触面为平面结构，使定位后的洗涤轴210在没有外力作用下难以移动，以便于将波轮锁芯330插入。

请参阅图3，所述主体310上设置有空心凸柱313，所述洗涤轴210的顶部插设于所述凸柱313内，以便于波轮连接组件300与洗涤轴210的安装。进一步地，所述凸柱313上设置有安装槽314，所述固定件333穿设于所述安装槽314，进一步防止波轮锁芯313在波轮扣体上晃动。

请参阅图3及图4，所述主体310上设置有第一螺柱311，所述挡板320上设置有螺孔321，螺钉穿设所述螺孔321后与所述第一螺柱311固定连接。例如，螺钉为平头螺钉。具体地，所述螺孔321及第一螺柱311均为多个。在本实施例中，所述螺孔321及所述第一螺柱311均为三个，三个所述螺孔321均位于所述通孔301的外周。

当然，在其他实施例中，所述波轮扣体的结构及连接方式并不局限于此，例如，在一实施例中，所述波轮扣体为一体成型结构。

请继续参阅图4，所述挡板320上设置有用于与所述波轮100固定连接的第二螺柱323，所述挡板320通过螺钉与第二螺柱323固定在波轮100上，具体地，螺钉依次穿过波轮嵌件400、波轮100，打入到第二螺钉柱323内，实现波轮连接组件300与波轮100的固定连接。在本实施例中，第二螺柱323为四个，四个第二螺柱323分布于螺孔321的外周。

需要说明的是，在其他实施例中，挡板320与波轮100的固定方式可根据实际需要进行设置，例如，采用卡合固定。

请继续参阅图3，所述卡合件332包括从所述本体331一侧延伸形成的倒扣3321，所述倒扣3321与所述插孔303弹性扣合，所述固定件333为柱状结构，且柱状结构的外径略小于洗涤轴210的安装孔211的直径。

安装时，将主体310的第一螺柱311与挡板320的螺孔321对准定位后压 合在一起，再从挡板320的螺孔321的下部往上打入螺钉以完成主体310与挡板320的安装；再将挡板320的第二螺柱323与波轮100的所述螺孔对齐后，用螺钉将波轮100与挡板320固定在一起；然后将波轮100与减速离合器200的洗涤轴210对准放下，并使洗涤轴210穿设于挡板320的通孔301并与主体310抵接，并旋转直至减速离合器210的洗涤轴211完全插入到主体310中，此时洗涤轴210设有安装孔211的一端伸入主体310内，将波轮锁芯330对准主体310的插孔303，施力插入到主体310内。在波轮锁芯330的插入过程中，倒扣3321受主体插孔内壁的挤压向中间收缩，当倒扣3321越过主体310的插孔303后，向两侧弹开扣合在插孔303内，从而限制住波轮锁芯继续向内和向后倒退，完成锁芯的紧固，此时，固定件333的刚好插入到安装孔211内，以限制波轮100在洗涤轴210上的移动。

拆卸时，用手用力捏住波轮锁芯330的倒扣3321并轻轻向前送，当倒扣3321向内收缩到一定程度后，这时抓住波轮锁芯330的本体331拔出波轮锁芯330，即可将波轮100轻松拿下来。

上述波轮洗衣机，通过波轮连接组件300的波轮锁芯330的固定件333插入到洗涤轴210的安装孔211内，以限制所述波轮100在洗涤轴210的轴向移动，相对于现有技术中采用螺钉的方式进行固定，可以有效降低波轮100的拆装难度，减小波轮洗衣机拆装时对零部件的损坏，有利于延长波轮洗衣机的使用寿命。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
