一种具有新型同步带的绣花机的制作方法

本实用新型涉及绣花机械，尤其涉及一种具有新型同步带的绣花机。

背景技术：

随着计算机技术、电子技术、机械加工技术的应用发展，绣花机械得到了长足的发展。参见图1，为绣花机的结构示意图，其包括机架1、安装在机架1上的工作台2和电机座5，工作台2上设置有绣框3，绣框3上设置有大梁9，大梁9的一端安装有操作面板11，大梁9的另一端安装有同步带轮7，同步带轮7通过同步带6与主轴电机4的输出轴连接，大梁9的前侧安装有与同步带轮传动连接的主轴8，该主轴8上安装一排机头10，其在主轴电机4启动后可上下运动来进行绣花。这种绣花机采用同步带6进行传动，其通过同步带齿与同步带轮的齿槽相啮合来传递动力，具有较高强度，但是弹性较差，产生的噪音也较大。

技术实现要素：

本实用新型的目的在于提供一种具有新型同步带的绣花机，可以增加同步带弹性，并能有效地减小噪音。

为解决上述技术问题，本实用新型提供一种具有新型同步带的绣花机，包括机架、安装在机架上的工作台和电机座，工作台上设置有绣框，绣框上设置有大梁，大梁的一端安装有操作面板，大梁的另一端安装有同步带轮，同步带轮通过同步带与主轴电机的输出轴连接，大梁的前侧安装有与同步带轮传动连接的主轴，该主轴上安装有一排机头，该排机头在主轴电机启动时上下运动而进行绣花，同步带自外而内依次包括耐磨层、缓冲层、弹力层及基底层，该基底层上设置有同步带齿，其中耐磨层、缓冲层、弹力层及基底层的相邻层之间为粘合。

较优地，耐磨层为顺丁橡胶制成，缓冲层为棉纱制成，弹力层为尼龙纤维制成，基底层为高弹性尼龙布制成。

较优地，弹力层中添加有若干弹力芯绳。

与现有技术相比，本实用新型电脑绣花机的同步带本体由耐磨层、缓冲层、弹力层、基底层构成，其中弹力层可增加同步带的弹性，缓冲层可以有效地吸收噪音，由此可以较好地改善同步带的性能。

附图说明

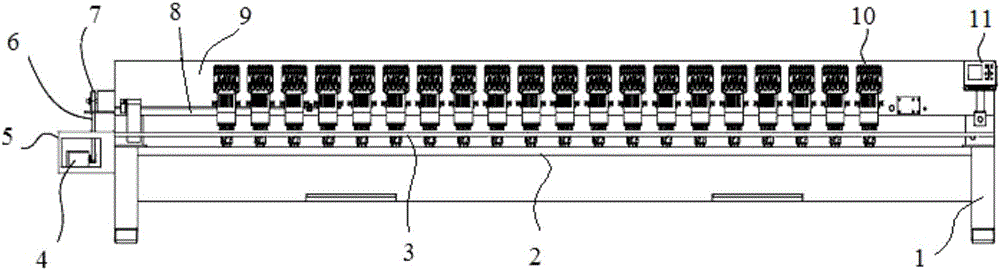

图1为绣花机的结构示意图；

图2为本实用新型绣花机的同步带纵向剖面示意图。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合附图及具体实施例进行详细描述。

参见图2，为本实用新型的绣花机的同步带纵向剖面示意图。该绣花机包括机架1、安装在机架1上的工作台2和电机座5，工作台2上设置有绣框3，绣框3上设置有大梁9，大梁9的一端安装有操作面板11，大梁9的另一端安装有同步带轮7，同步带轮7通过同步带6与主轴电机4的输出轴连接，大梁9的前侧安装有与同步带轮传动连接的主轴8，该主轴8上安装一排机头10，其在主轴电机4启动后可上下运动来进行绣花。图2仅示出绣花机的同步带，关于绣花机的其它组成部分的详细结构，请参考习知的现有技术，在此不展开说明。

如图2所示，该绣花机的同步带6自外而内依次包括耐磨层61、缓冲层62、弹力层63及基底层64，基底层64上设置有同步带齿641(同步带齿641与同步带轮7的齿槽啮合)，其中耐磨层61、缓冲层62、弹力层63及基底层64为依次粘合叠加，即相邻层之间为粘合。具体地，耐磨层61为顺丁橡胶制成，缓冲层62为棉纱制成，弹力层63为尼龙纤维制成，基底层64为高弹性尼龙布制成，其中的弹力层63中还可以添加若干弹力芯绳(图未示出)来增加弹性，这样弹力层63可增加同步带6的弹性，缓冲层62则可以有效地吸收噪音，这就较好地改善了同步带6的性能.

本实用新型虽然以较佳实施例公开如上，但其并不是用来限定本实用新型，任何本领域技术人员在不脱离本实用新型的精神和范围内，都可以做出可能的变动和修改，因此本实用新型的保护范围应当以本实用新型权利要求所界定的范围为准。
