一种高效节能、绿色环保的蒸汽锅炉的制作方法

本实用新型属于挂烫机、电熨斗、美容美发器具技术领域，涉及蒸汽挂烫机，具体涉及一种高效节能、绿色环保的蒸汽锅炉。

背景技术：

蒸汽挂烫机在熨烫衣物时不会伤害衣物，使用越来越广泛，挂烫机内设有蒸汽锅炉，蒸汽锅炉寿命的长短决定着挂烫机的寿命。

目前，市场上出售的挂烫机，里面蒸汽锅炉基本上都是用铝压铸加工的，在以后的使用过程中，压铸铝会和水发生化学反应，产生粉末，使水变浑浊、变质，对于衣物和周围环境产生污染。有的在压铸铝表面喷涂涂料，防止压铸铝与水的接触，但是会降低传热效果，而且防水涂料长时间高温使用会发生脱落，造成同样的后果。

技术实现要素：

本实用新型的目的是解决现有技术挂烫机的蒸汽锅炉存在使用寿命短、产生污染、散热慢的技术问题，提供一种高效节能、绿色环保的蒸汽锅炉，以解决现有技术的不足。

为了实现上述目的，本实用新型采用以下技术方案：

一种高效节能、绿色环保的蒸汽锅炉，包括发热体和套在发热体外侧的散热型材；所述散热型材的外表面设有散热片；所述散热型材的顶部设有采用螺纹或焊接连接的盖帽，底部设有采用螺纹或焊接连接的底座；所述盖帽、散热型材和底座组成一个密封整体。

进一步的，所述发热体内设有发热管；所述发热管的两端通过设在底座上的预留孔引出。

进一步的，所述发热体的填充料采用氧化镁、铝材、氮化硼或石墨。

进一步的，所述盖帽、散热型材和底座所使用的材料为不和水发生反应的经过氧化处理的铝型材或者导热性能极佳的纳米材料。

本实用新型的有益效果：增加散热面积，高效导热，达到节能的目的；避免污水和污气的排放，保持衣物和空气的清洁，做到绿色环保，有效的解决了现有技术挂烫机的蒸汽锅炉存在使用寿命短、产生污染、散热慢的技术问题。

附图说明

图1是本实用新型结构示意图；

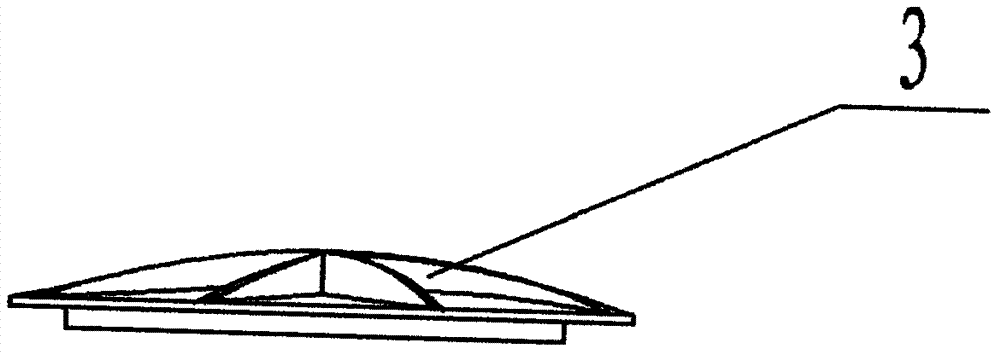

图2是本实用新型盖帽示意图；

图3是本实用新型散热型材俯视示意图。

图中：1、散热型材 2、发热体 3、盖帽 4、底座 5、发热管。

具体实施方式

实施例1：根据图1、图2和图3，一种高效节能、绿色环保的蒸汽锅炉，包括发热体2 和套在发热体外侧的散热型材1；其特征在于所述散热型材1的外表面设有散热片；所述散热型材1的顶部设有采用螺纹或焊接连接的盖帽3，底部设有采用螺纹或焊接连接的底座4；所述盖帽3、散热型材1和底座4组成一个密封整体。

所述发热体2内设有发热管5；所述发热管5的两端通过设在底座4上的预留孔引出，预留孔的两端分别设有对应的密封塞。

所述发热体2的填充料采用氧化镁、铝材、氮化硼或石墨。

所述盖帽、散热型材和底座所使用的材料为不和水发生反应的经过氧化处理的铝型材或者导热性能极佳的纳米材料。

所述发热体2的外表面与散热型材1的内表面紧密贴合，可以防止发热体在内部发生攒动或转动，又能将导热效率提升到最高。

所述盖帽3的上面设有从中间向四周辐射的散热片。

所述发热体2的高度低于散热型材1的高度，盖帽3和底座4的中间设有一个与散热型材1内径相等的凸起台或螺纹台，将发热体夹持在中间固定牢固，并且密封效果也将进一步提升。

散热型材的表面分布均匀设置的散热片，增加散热面积，提高导热效率，材料选用铝型材或者导热性能极佳的纳米材料，这二类材料加工成型方便。发热体的外表面与散热型材的内表面紧密贴合，材质选用氧化镁、铝材、氮化硼或石墨等，或少量混入一些导热性能优良的纳米材料，散热型材的上下两端分别通过盖帽和底座密封，防止发热体与水接触，保护水质，达到更好的导热效果。

本实用新型的有益效果：增加散热面积，高效导热，达到节能的目的；避免污水和污气的排放，保持衣物和空气的清洁，做到绿色环保，有效的解决了现有技术挂烫机的蒸汽锅炉存在使用寿命短、产生污染、散热慢的技术问题。

以上所述实施例为本实用新型一部分实施例，而不是全部的实施例。故本领域普通技术人员在没有做出创造性劳动的前提下所做的其他简单更换，都属于本实用新型保护的范围。
