一种按压式钻孔器的制作方法

本发明涉及一种按压式钻孔器，具体地说是通过按压左右手柄，使锲合在一起的中间有螺杆的钢杆带动螺纹钻头高速旋转，并随着螺纹钻头的转动，按压式钻孔器在正常的木材、石质的材料上钻孔，属于轻工业领域。

背景技术：

老式钻孔器是一种需要电动且不易掌握拿动的工具，在身边，在工作中有钻孔的需要时，必须带在身边且需要提供稳定电压，这种现象广泛出现在工地，家庭装修方面，但是实际应用的钻孔机，安装和携带麻烦，使用时不易掌握，危险，且笨重碍手无处可放，现实中缺少一种轻巧灵活，容易使用掌握且没有危险的按压式钻孔器。

技术实现要素：

针对上述不足，本发明提供了一种轻巧灵活，极易掌握，且无高危的按压式钻孔器。

本发明是通过以下技术方案实现的：一种按压式钻孔器，是由按压手柄、中空的圆柱体螺杆、螺纹钻头、螺纹帽、上螺纹套筒、下螺纹套筒、螺帽、中间有螺杆的钢杆等组成的，其特征在于:中空圆柱体螺杆上端有内螺纹，下端下螺纹套筒处光滑，两侧有钢杆经过槽，螺纹钻头上端可旋合上螺纹套筒，放入中空圆柱体螺杆，按压手柄表面有一层橡胶膜，安装在中间有螺杆的钢杆两端，将中间有螺杆的钢杆放入钢杆经过槽中，螺杆与螺纹钻头吻合，把螺帽旋在中空的圆柱体螺杆上端，上螺纹套筒与上螺纹套筒孔吻合。

所述螺帽下端有外螺纹，中空部分为圆孔而不是通孔，孔内有上螺纹套筒处，螺帽旋合在中空圆柱体螺杆上端。

中空圆柱体螺杆的两侧有通槽，可使按压手柄上下移动，中空圆柱体螺杆上部可与螺帽恰锲合，中空圆柱体螺杆的空心上部和空心下部光滑，应和上下螺纹套筒的尺寸相适应且使套筒紧密的锲合，在套筒外表面附着一层油膜。

上螺纹套筒表面光滑，可附着一层油膜减小摩擦，中部有螺纹孔而不是通孔，上螺纹套筒可旋合在螺纹钻头上端。

下螺纹套筒表面光滑可附着油膜，中部有螺纹通孔，可旋合在螺纹钻头中部，与中空圆柱体螺杆的下螺纹套筒处锲合。

螺纹钻头上端可旋合上螺纹套筒，中部可旋合下螺纹套筒，外表层为螺纹，可把旋入上螺纹套筒的螺纹钻头套入中空圆柱体螺杆中，和螺纹杆吻合。

中间有螺杆的钢杆两端可被右按压手柄和左按压手柄套入，两端为光滑圆柱的螺杆是呈竖立形式的，两端为光滑圆柱的螺杆可转动，螺纹孔在中间有螺杆的钢杆中部，右按压手柄和左按压手柄外表面附有一层橡胶防护物，可防止手掌在按压过程中受伤。

该发明的有益之处是，该装置通过按压式的方法和锲合螺纹相互带动的原理把按压、提取的力量转化为螺纹钻头的转动力，做到灵巧方便的在材料上钻孔，比笨重、危险且不易掌握的老式打孔机更灵活、易携带，且不需要电。

附图说明

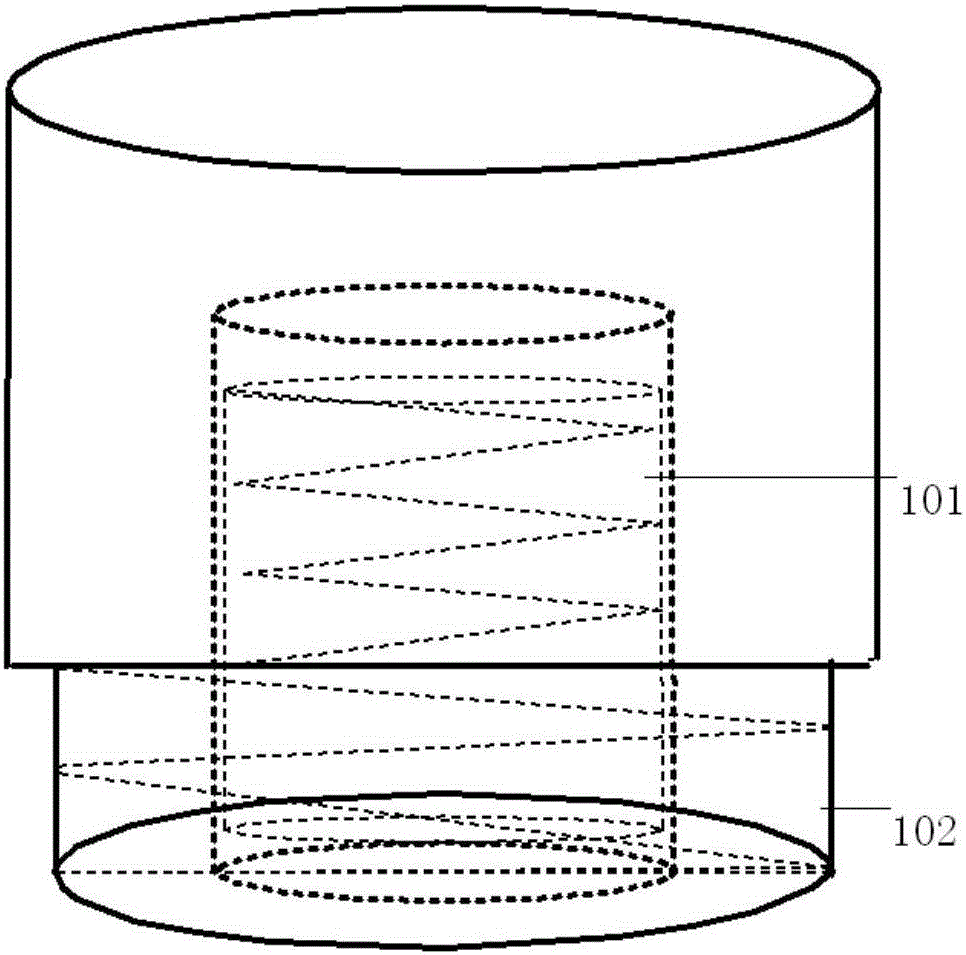

附图1为本发明的结构示意图，附图2为螺帽结构示意图，图3为中空圆柱体螺杆结构示意图，图4上螺纹套筒示意图，图5为下螺纹套筒示意图，图6为螺纹钻头结构示意图，图7为中端带螺杆的钢杆结构示意图。

图中，1、螺帽，2、中空的圆柱体螺杆，3、螺纹钻头，4、右按压手柄，5、左按压手柄，6、上螺纹套筒，7、下螺纹套筒，8、中间有螺杆的钢杆，101、上螺纹套筒孔，102、外螺纹，201、螺纹钻头孔，202、下螺纹套筒锲合处，203、钢杆经过槽，204、内螺纹，301、上螺纹套筒旋合处，601、上钻头螺纹孔，701、钻头螺纹孔，801、螺杆孔，802、两端为光滑圆柱的螺杆。

具体实施方式

一种按压式钻孔器，是由螺帽1、中空的圆柱体螺杆2、螺纹钻头3、右按压手柄4、左按压手柄5、上螺纹套筒6、下螺纹套筒7、中间有螺杆的钢杆组成的。其特征在于:主钢管是由一端带外螺纹的钢管螺帽1与中空的圆柱体螺杆2组成，螺杆两端套有左按压手柄4和右按压手柄5，上螺纹套筒套6在螺纹钻头3上端，下螺纹套筒套7在螺纹钻头3中部，可恰套入中空的圆柱体螺杆2中上螺纹套筒6和下螺纹套筒7套表面光滑，表面附着油膜，可使螺纹钻头3更容易转动；内螺纹204和螺纹钻头3锲合。通过向下按压或向上提起，该发明轻巧，易掌控。可使螺纹钻头3高速旋转，在木材，石质等材料上钻孔，解决了老式电动钻孔机的笨重，不易掌握等问题。

所述的螺帽1下端有外螺纹102，中空部分为圆孔而不是通孔，孔内有上螺纹套筒6处，螺帽1旋合在中空圆柱体螺杆2上端。

中空圆柱体螺杆2的两侧有通槽，可使右按压手柄4、左按压手柄5上下移动，中空圆柱体螺杆2上部可与螺帽1恰锲合，中空圆柱体螺杆2的空心上部和空心下部光滑，应和上螺纹套筒6与下螺纹套筒7的尺寸相适应且使套筒紧密的锲合，在套筒外表面附着一层油膜。

上螺纹套筒6表面光滑，可附着一层油膜减小摩擦，中部有螺纹套筒孔101而不是通孔，上螺纹套筒6可旋合在螺纹钻头3上端。

下螺纹套筒7表面光滑可附着油膜，中部有螺纹通孔，可旋合在螺纹钻头3中部，与中空圆柱体螺杆2的下螺纹套筒处锲合。

螺纹钻头3上端可旋合上螺纹套筒6，中部可旋合下螺纹套筒7，外表层为螺纹，可把旋入上螺纹套筒6的螺纹钻头3套入中空圆柱体螺杆2中，和两端为光滑圆柱的螺杆802吻合。

所述的中间有螺杆的钢杆8两端可被右按压手柄4和左按压手柄5套入，两端为光滑圆柱的螺杆802是呈竖立形式的，两端光滑圆柱的螺杆802可转动，螺纹孔802在中间有螺杆的钢杆8中部，右按压手柄4和左按压手柄5外表面附有一层橡胶防护物，可防止手掌在按压过程中受伤。

使用时，先把螺纹钻头3放在事先准备好的材料上，用双手按压左按压手柄4和右按压手柄5，使其均匀下降，中间带螺杆的钢杆8的螺纹杆801带动螺纹钻头3高速旋转，可在材料上钻出自己想要的孔，取出时，垂直向上提左按压手柄4和右按压手柄5，中部带螺杆的钢杆8的两端为光滑圆柱的螺杆802带动螺纹钻头3高速逆旋转，钻孔器的螺纹钻头3取出，中空的圆柱体螺杆2上部可与螺帽1恰锲合，可有利于螺纹钻头3的取放，当螺纹钻头3钝或出现损坏时，可通过打开螺帽1取出螺纹钻头3。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
