一种建筑支护架墙角锁具及其制作方法与流程

本发明属于建筑模板支架技术领域，具体地是一种建筑支撑板的锁具。

背景技术：

现浇混凝土结构施工中为保证混凝土构件或墙体按规定的位置、尺寸成形，通常应用到建筑模板结构。建筑模板是一种临时支护结构，主要由面板、支撑结构和连接件三部分组成，其中支撑结构指横筋和立柱搭接成的支架。建筑墙体直角位置的支护是支架的末端形成的支护，所用固定件与墙面部分所用不同。现有直角墙角位置的支架固定件多为扣抱和顶丝结合或方管垂直焊接，配合顶丝和弯头销的结构。现有的墙角锁具变化非常多，所属领域的技术人员也一直在尝试着优化锁具的结构，现有的锁具的改进都是基于小方管焊接而成的基本结构改造，制造过程非常麻烦，其重量约是墙面部分固定件的二倍，成件体积大、用料多。在支架的搭建过程中锁具的用量是很大的，墙角锁具的生产是本领域的有价值课题。

技术实现要素：

本发明的目的是发明一种制作方法简单，体积小，质量轻的支架末端墙角锁具，为了实现本目的本发明的具体技术方案是：

一种建筑支护架墙角锁具，包括平板、折板和翼板，所述平板和折板一体成型以一折痕分隔，翼板与折板垂直，所述翼板是以折板侧边为底边的三角形，翼板的内侧边与平板平行，所述平板、折板的板面中间设有通孔，所述折板通孔上设有的弯头栓；所述平板通孔上设有T头栓。

所述翼板是等腰三角形，顶角是直角或锐角。

一种建筑支护架墙角锁具的制作方法，1)按设定好的尺寸和角度按轮廓切割出锁具的板件；2)划出刻痕分隔出平板与折板；3)平板、折板的板面中间位置分别打一通孔；4)翼板按折痕向下翻折90度，折板向上翻折至翼板内侧的边与平板平行；5)螺杆一端穿过所述通孔并安装一螺母，另一端折成弯头或者固接T字头。

本发明主体结构为板件构成，可用金属板一次切割成初型，再经简单翻折制作而成。不需像原有技术那样切割钢管再焊接成成品，制作过程非常方便，生产速度显著提高。而且单层板件远远比管件人重量小，大大节省材料。

附图说明

图1本发明结构示意图；

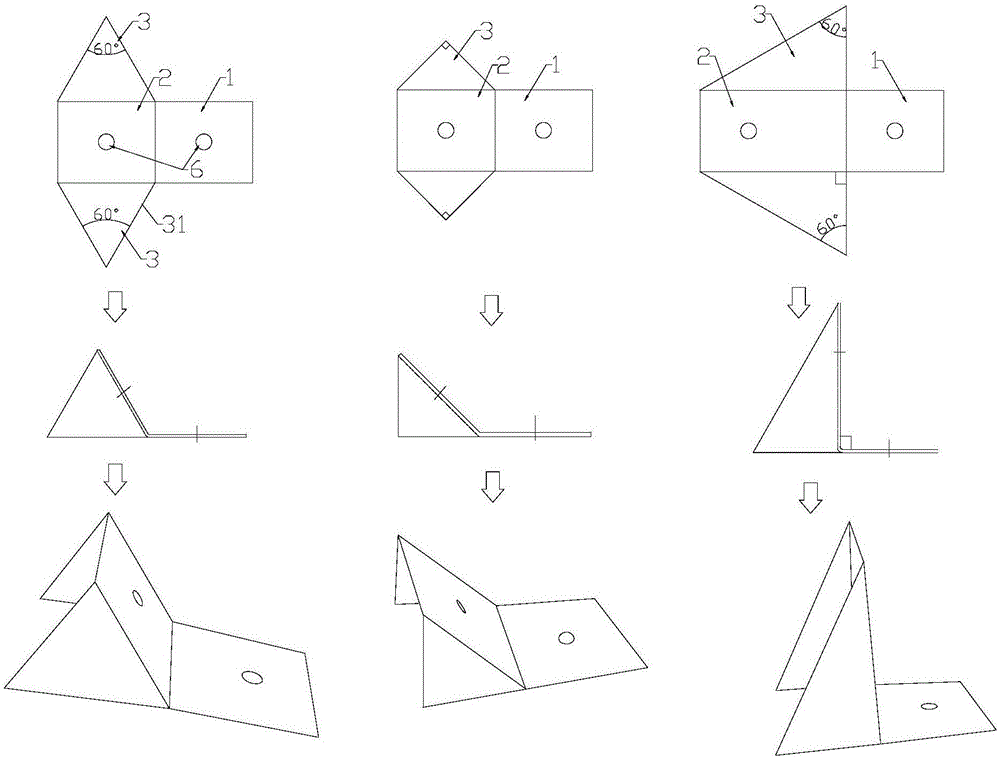

图2为锁具翻折变化示意图；

图3为锐角锁具使用状态参考图；

图4为直角锁具使用状态参考图；

图5为墙体直廊的固定状态参考图；

图6为阴角的支架固定状态图。

具体实施方式

下面结合附图对本发明具体说明，如图1至6所示的建筑支护架墙角锁具，包括平板1、折板2和翼板3，所述平板和折板2一体成型以一折痕分隔，翼板3与折板2垂直，所述翼板3是以折板2侧边为底边的三角形，翼板3的内侧边31与平板1平行，所述平板1、折板2的板面中间设有通孔6，所述折板2通孔上设有的弯头栓5；所述平板1通孔上设有T头栓4。

从形状上看本发明较原来的锁具有很大改变，由原来的管状材料焊接构成的锁体变成了板件结构。原锁具是直角支撑这结构，本申请的锁具是三角形受力结构。相比原来的锁具是崭新的设计思路。不论阴角还是阳角只使用一样锁具就够了。

本发明还提供了此墙角锁具的制作方法：1)按设定好的尺寸和角度按轮廓切割出锁具的板件；2)划出刻痕分隔出平板1与折板2；3)平板1、折板2的板面中间位置分别打一通孔6；4)翼板3按折痕向下翻折90度，折板2向上翻折至翼板3的内侧边31与平板1平行；5)螺杆一端穿过所述通孔安装螺母，另一端折成弯钩或固接T字头制成弯头栓5和T头栓4。

本发明所述翼板3可以是等腰三角形，其顶角是锐角或直角。翼板也可以是股边与折板侧边共线，其勾边与平板平行的直角三角形。

现有支护架所用横筋是双杆结构，双杆间设有连接短杠7。本发明附图3至6示出的本发明的使用状态图。本锁具的平板1贴于X横筋上，T头栓4穿过X横筋中间的空隙转一下钩住X横筋并用螺母固定；此时翼板3的顶角抵住X横筋的状态，折板2上的弯头栓5以垂直于折板2的方向伸出勾住Y横筋的短杠7，同样以螺栓固紧。

实例1：如图2、图3所示锁具，平板、折板、翼板厚度为6mm；平板长6cm，宽5cm；折板长6cm，宽5cm；翼板为60度角的等边三角形；平板、折板上的通孔R＝1cm；T头栓长度＝10cm；弯头栓长度＝25cm。

实例2：如图2、图4中所示锁具，平板、折板、翼板厚度为6mm；平板长6cm，宽5cm；折板长6cm，宽5cm；翼板为顶角90度的等腰三角形；平板、折板上的通孔R＝1cm；T头栓长度＝10cm；弯头栓长度＝15cm。

实例3：如图5所示锁具，平板、折板、翼板厚度为6mm；平板长6cm，宽5cm；折板长6cm，宽5cm；翼板为顶角80度的等腰三角形；平板、折板上的通孔R＝1cm；T头栓长度＝10cm；弯头栓长度＝20cm。

实例4给出了同样适合阴角使用的锁具：如图6所示锁具，平板、折板、翼板厚度为6mm；平板长6cm，宽5cm；折板长9cm，宽5cm；平板与折板呈直角；翼板为顶角60度的直角三角形；平板、折板上的通孔R＝1cm，其中折板上的通孔开在距顶部3cm处；T头栓长度＝8cm；弯头栓长度＝15cm。

上述各部件的尺寸并不限于所列数值。弯头栓和T头栓的长度可以一长一短也可以不做区分，只因弯头栓要达到Y横筋的短杠位置一般设置较长。

本发明主体为板件材质，可用金属板一次切割成初型，再经简单翻折制作而成，可以看出本发明的制作非常方便。所得产品与现在锁具明显不同。本发明显著的减少了材料的使用量。锁具重量减轻，给工作人员减小负担，极大的方便了施工操作。锁具体积小不需要横筋的安装末端余出太大的长度。
