一种隔音空心砌块的制作方法

本实用新型涉及建筑领域，具体涉及一种隔音空心砌块。

背景技术：

砌块是利用混凝土，工业废料（炉渣，粉煤灰等）或地方材料制成的人造块材，外形尺寸比砖大，具有设备简单，砌筑速度快的优点。目前使用的砌块分为实心砌块和空心砌块两种。空心砌块重量轻，可节省原料消耗，而被广泛应用于各种建筑的墙体。但是目前使用的空心砌块，其隔音效果相当差，无法满足对隔音效果要求较高的建筑，需要额外采取隔音措施，增加了工作量及建筑成本。

技术实现要素：

本实用新型的目的是提供一种空心砌块，该空心砌块砌筑墙体的隔音效果好，可满足对隔音效果要求较高建筑的要求。

本实用新型通过以下方案实现上述目的，一种隔音空心砌块，包括六面体的本体，所述本体中心设置有三个圆筒状的空腔，从中心向外侧对称设置有泡沫铝板、中空的长槽和中空的短槽，所述泡沫铝板、长槽和短槽间隔有混凝土，长槽和短槽均贯通本体的上表面和下表面。

作为一种优选方式，所述本体的两个侧壁的两端相外凸出形成凸台，中间向内凹陷形成凹槽，相邻砌块的侧壁对接后两个砌块的凹槽组成浇筑腔。在浇筑腔中浇筑混凝土水泥，增强砌块间的连接强度。更优地，本体的一侧凸台从外向内由第一小凸台和第一小凹槽组成，另一侧的凸台由外向内由第二小凹槽和第二小凸台组成，相邻砌块的第一小凸台和第二小凹槽配合、第一小凹槽和第二小凸台配合。采用这种结构，方便相邻砌块侧壁涂抹灰浆，灰浆量相对多，同时方便凸台间对齐，增加砌筑稳定性及砌筑效率。

本实用新型的优点是空心砌块，三个圆筒状的空腔可减轻空心砌块的重量，砌块从中心向外侧对称设置有泡沫铝板、中空的长槽和中空的短槽，中空长槽、短槽以及泡沫铝板的设置可以提高砌块的消音效果。

附图说明

图1本实用新型的主视图。

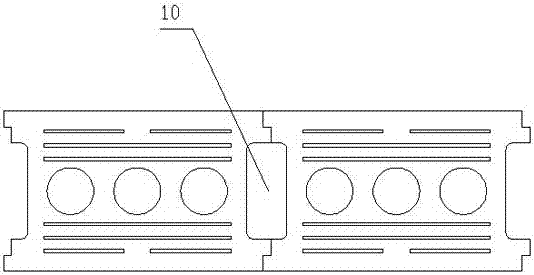

图2是相邻砌块砌筑示意图。

图中， 1本体，2短槽，3长槽，4泡沫铝板，5空腔，6、9凹槽，7、8凸台，71第一小凹槽，72第一小凸台，81第二小凹槽，82第二小凸台， 10浇筑腔。

具体实施方式

本实用新型的隔音空心砌块，包括六面体的本体1，图1是隔音空心砌块的主视图，图中左右两侧是砌块的侧壁，正视面是砌块的上表面。所述本体中心设置有三个圆筒状的空腔5，从中心向外侧对称设置有泡沫铝板4、中空的长槽3和中空的短槽2，所述泡沫铝板4、长槽3和短槽2间隔有混凝土，长槽3和短槽2均贯通本体的上表面和下表面。

本体的两个侧壁的两端相外凸出形成凸台7、8，中间向内凹陷形成凹槽6、9，相邻砌块的侧壁对接后两个砌块的凹槽组成浇筑腔10。本实施例中，本体1的一侧凸台7从外向内由第一小凸台72和第一小凹槽71组成，另一侧的凸台8由外向内由第二小凹槽81和第二小凸台82组成，相邻砌块的第一小凸台72和第二小凹槽81配合、第一小凹槽71和第二小凸台82配合。
