一种建筑用少量水泥砂浆搅拌装置的制作方法

本实用新型涉及一种搅拌装置，尤其涉及一种建筑用少量水泥砂浆搅拌装置。

背景技术：

水泥砂浆是由水泥、细骨料和水，以及根据需要加入的石灰、活性掺合料或外加剂在现场配成的砂浆，分为水泥砂浆和水泥混合砂浆。通常所说的1：3水泥砂浆是用1单位重量水泥和3单位重量砂配合，实际上忽视了水的成分，一般在0.6左右比例，即应成为1：3：0.6，水泥砂浆的密度为2000Kg/m3。在建筑工程中，一是基础和墙体砌筑，用做块状砌体材料的粘合剂，比如砌毛石、红砖要用水泥砂浆；二是用于室内外抹灰。

目前人们在搅拌水泥砂浆时通常都是用机械搅拌，机械搅拌效率高，但是当需要搅拌少量水泥砂浆时，使用机械搅拌则会很耗费时间，搅拌后需要用大量的水对搅拌筒进行冲洗，浪费水资源，而且会很浪费材料，大多的水泥和沙子都黏在搅拌筒壁上，并且搅拌机械体积庞大大，不便于移动，因此亟需研发一种便于移动、节省时间、节约水资源和节约材料的建筑用少量水泥搅拌装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的机械搅拌存在不便于移动、耗费时间、浪费水资源和浪费材料的缺点，本实用新型要解决的技术问题是提供一种便于移动、节省时间、节约水资源和节约材料的建筑用少量水泥砂浆搅拌装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种建筑用少量水泥砂浆搅拌装置，包括有搅拌桶、加料口、提手、螺杆、盖板、轴承、搅拌轴、搅拌叶片和摇杆，搅拌桶的左上方设置有加料口，搅拌桶的左右两侧的上方设置有提手，搅拌桶的顶部开有开口，开口的左右两侧设有螺杆，螺杆顶部开有通孔，开口上方放置有盖板，盖板左右对称设置有缺口，缺口卡在螺杆上，盖板中部设有轴承，轴承的顶部连接有摇杆，轴承的底部连接有搅拌轴，搅拌轴上左右对称设有搅拌叶片。

优选地，还包括有脚踏板，脚踏板设置在搅拌桶底部的左右两侧。

优选地，还包括有橡胶块，橡胶块设置在脚踏板的顶部。

优选地，搅拌叶片的形状呈为S形。

优选地，搅拌轴上至少设置有6-10片搅拌叶片。

优选地，搅拌桶呈圆柱体，搅拌桶的高度为50cm，搅拌桶的直径为35cm。

工作原理：需要搅拌水泥砂浆时，把盖板盖上，缺口卡在螺杆上，然后用插销插入螺杆上的通孔内加以固定，防止在搅拌水泥砂浆时盖板跳动。然后将水泥、沙子和水等材料按比例从加料口加注到搅拌桶内。然后手握住摇杆，水平摇动摇杆，摇杆带动搅拌轴转动，搅拌轴转动后搅拌叶片也跟随着转动，这样搅拌叶片就能对搅拌桶内的水泥砂浆进行搅拌均匀了。当水泥砂浆搅匀后，将插销拔出，然后将盖板取下，再将搅拌好的水泥砂浆从加料口倒出，需要移动搅拌装置时，握住提手将搅拌装置向上提起，方便了移动和携带。

因为还包括有脚踏板，脚踏板设置在搅拌桶底部的左右两侧。在搅拌水泥砂浆时，人们的双脚踩在脚踏板上，能够放置在搅拌时搅拌桶移动，提高了搅拌桶在搅拌水泥砂浆时的稳定性。

因为还包括有橡胶块，橡胶块设置在脚踏板的顶部。在搅拌水泥砂浆时，人们的双脚踩在脚踏板上，能增加人们双脚与脚踏板的磨差力，进一步地提高了搅拌在搅拌水泥砂浆时的稳定性。

（3）有益效果

本实用新型达到了在搅拌水泥砂浆时便于移动、节省时间、节约水资源和节约材料的效果。

附图说明

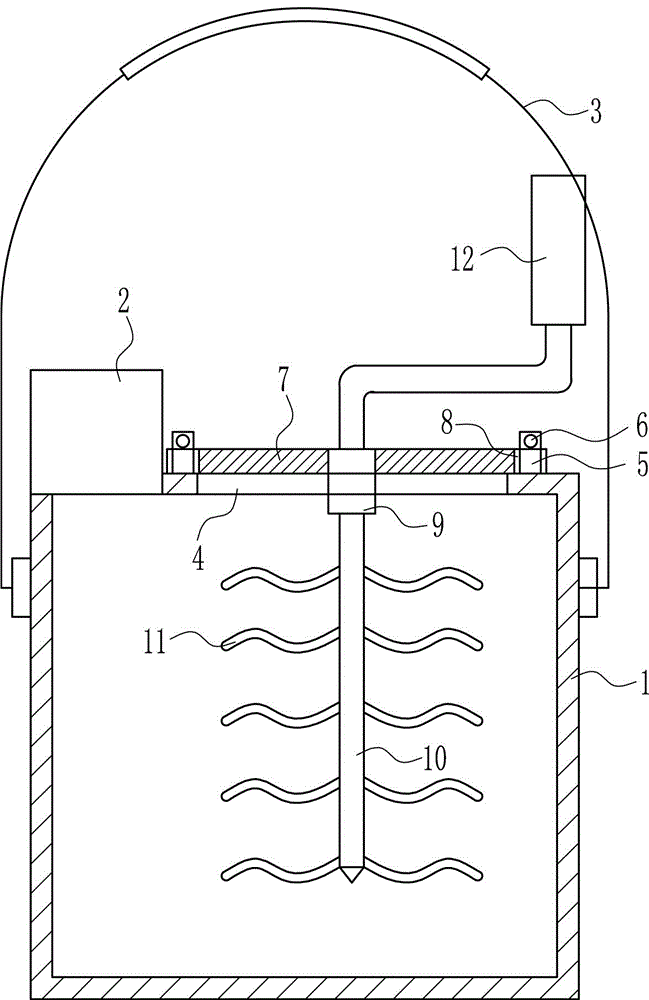

图1为本实用新型第一种的主视结构示意图。

图2为本实用新型第二种的主视结构示意图。

图3为本实用新型第三种的主视结构示意图。

附图中的标记为：1-搅拌桶，2-加料口，3-提手，4-开口，5-螺杆，6-通孔，7-盖板，8-缺口，9-轴承，10-搅拌轴，11-搅拌叶片，12-摇杆，13-脚踏板，14-橡胶块。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种建筑用少量水泥砂浆搅拌装置，如图1-3所示，包括有搅拌桶1、加料口2、提手3、螺杆5、盖板7、轴承9、搅拌轴10、搅拌叶片11和摇杆12，搅拌桶1的左上方设置有加料口2，搅拌桶1的左右两侧的上方设置有提手3，搅拌桶1的顶部开有开口4，开口4的左右两侧设有螺杆5，螺杆5顶部开有通孔6，开口4上方放置有盖板7，盖板7左右对称设置有缺口8，缺口8卡在螺杆5上，盖板7中部设有轴承9，轴承9的顶部连接有摇杆12，轴承9的底部连接有搅拌轴10，搅拌轴10上左右对称设有搅拌叶片11。

还包括有脚踏板13，脚踏板13设置在搅拌桶1底部的左右两侧。

还包括有橡胶块14，橡胶块14设置在脚踏板13的顶部。

搅拌叶片11的形状呈为S形。

搅拌轴10上至少设置有6-10片搅拌叶片11。

搅拌桶1呈圆柱体，搅拌桶1的高度为50cm，搅拌桶1的直径为35cm。

工作原理：需要搅拌水泥砂浆时，把盖板7盖上，缺口8卡在螺杆5上，然后用插销插入螺杆5上的通孔6内加以固定，防止在搅拌水泥砂浆时盖板7跳动。然后将水泥、沙子和水等材料按比例从加料口2加注到搅拌桶1内。然后手握住摇杆12，水平摇动摇杆12，摇杆12带动搅拌轴10转动，搅拌轴10转动后搅拌叶片11也跟随着转动，这样搅拌叶片11就能对搅拌桶1内的水泥砂浆进行搅拌均匀了。当水泥砂浆搅匀后，将插销拔出，然后将盖板7取下，再将搅拌好的水泥砂浆从加料口2倒出，需要移动搅拌装置时，握住提手3将搅拌装置向上提起，方便了移动和携带。

因为还包括有脚踏板13，脚踏板13设置在搅拌桶1底部的左右两侧。在搅拌水泥砂浆时，人们的双脚踩在脚踏板13上，能够放置在搅拌时搅拌桶1移动，提高了搅拌桶1在搅拌水泥砂浆时的稳定性。

因为还包括有橡胶块14，橡胶块14设置在脚踏板13的顶部。在搅拌水泥砂浆时，人们的双脚踩在脚踏板13上，能增加人们双脚与脚踏板13的磨差力，进一步地提高了搅拌在搅拌水泥砂浆时的稳定性。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
