装饰板的固定扣件的制作方法

本实用新型属于建筑领域，具体涉及一种装饰板的固定扣件。

背景技术：

基于保温和外观的考虑，建筑物的内、外墙现基本上都要施予装饰，也即是在墙体上铺设装饰板。具体的，针对大平面、圆柱状或者阴角部位的墙体，都需要相应的扣件对各墙体处的装饰板加以固定，如申请人在先申请的名称为“圆柱装饰条组件(申请号为201510251246.0”的发明专利，该专利具体公开了室内圆柱形墙体处装饰条的固定组件，该组件结构简单，安装起来非常方便，同时也可以直接应用大平面墙体装饰条的安装，只是针对不同场合相应地将其中的弯板调整为直板即可。但是，该组件中的弯弧板22是凸出在装饰条的外表面，这样无法满足不同客户的需求。

技术实现要素：

本实用新型的目的是提供一种结构简单、安装方便的装饰板的固定组件。

为实现上述目的，本实用新型采用的技术方案是：一种装饰板的固定扣件，其特征在于：包括扣件，所述扣件包括与墙体平行且相连的基板，基板远离墙体的板面上垂直设置有立板，立板远离基板的板边设置有平行于基板的挡板，挡板的两侧板边分别向远离且垂直于墙体的方向延伸有第一、第二板体，所述挡板、立板和基板这三者构成卡接相邻的第一、第二装饰板的第一、第二卡接部，所述第一、第二卡接部分置于的立板两侧。

采用上述技术方案产生的有益效果在于：通过第一、第二板体以及挡板的布置，这样既能保证相邻的第一、第二装饰板得以可靠地卡接固 定，同时安装时又可以使得整体上扣件的板体低于第一、第二装饰板的外表面，从而有效丰富装饰板的安装效果。本实用新型结构简单，安装方便，且安装效果好。

附图说明

图1是扣件的结构示意图；

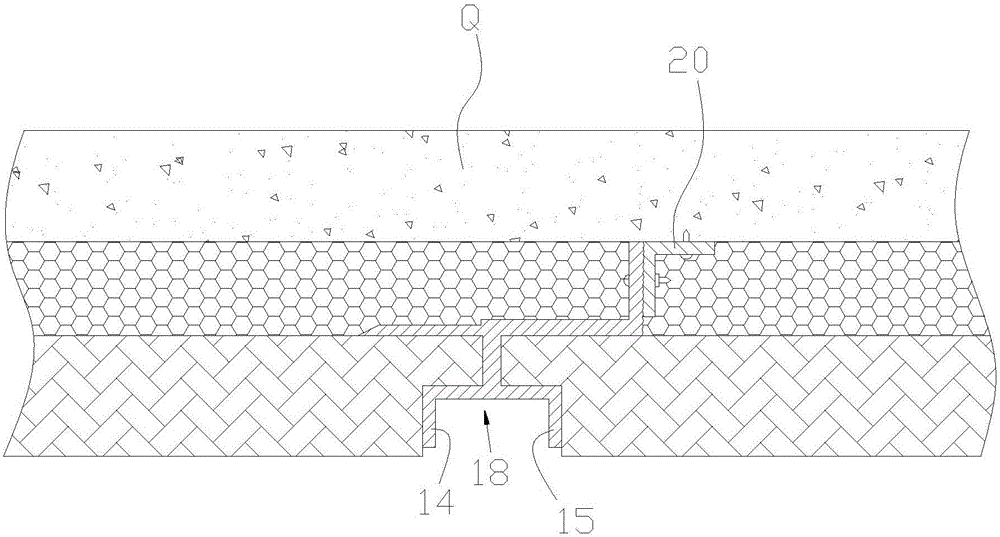

图2是本实用新型的安装结构图。

具体实施方式

一种装饰板的固定扣件，如图1-2所示，一种装饰板的固定扣件，其特征在于：包括扣件10，所述扣件10包括与墙体Q平行且相连的基板11，基板11远离墙体Q的板面上垂直设置有立板12，立板12远离基板11的板边设置有平行于基板11的挡板13，挡板的两侧板边分别向远离且垂直于墙体Q的方向延伸有第一、第二板体14、15，所述挡板13、立板12和基板11这三者构成卡接相邻的第一、第二装饰板Z1、Z2的第一、第二卡接部16、17，所述第一、第二卡接部16、17分置于的立板12两侧。实际安装时，如图2所示，通过第一、第二板体14、15以及挡板的布置，这样既能保证相邻的第一、第二装饰板Z1、Z2得以可靠地卡接固定，同时安装时又可以使得整体上扣件10的板体低于第一、第二装饰板Z1、Z2的外表面，从而有效丰富装饰板的安装效果。

作为进一步的优选方案：如图1-2所示，所述挡板13和第一、第二板体14、15围合构成开口向外的槽体18，所述立板12立设于槽体18外底面的中部位置。这样在实际安装时，除了第一、第二卡接部16、17分别吻合卡接第一、第二装饰板Z1、Z2的局部端边外，槽体18的两外侧壁也分别与第一、第二装饰板Z1、Z2的端边相吻合贴靠，从而使得第一、第二装饰板Z1、Z2的接缝处的端边得以可靠地约束固定。

具体的方案为，如图1-2所示，基板11的一侧板边向靠近墙体Q的方向垂直延伸有连接板16，所述连接板16通过L形连接件20与墙体Q螺栓连接。通过L形连接件20将扣件10与墙体Q实施连接，可靠性 高。

实际安装时，本实用新型可以用来固定单层或者是保温装饰一体化的第一、第二装饰板Z1、Z2，而对于保温装饰一体化的第一、第二装饰板Z1、Z2来说，优选的，如图1-2所示，基板11远离连接板16的一侧板边呈楔形状，如此可以方便装饰板的保温层顺利布置到位，非常方便。
