一种建筑施工用可调节跳板的制作方法

本实用新型涉及建筑施工器材技术领域，具体为一种建筑施工用可调节跳板。

背景技术：

跳板是一种安装在脚手架上的一个组分，方便施工人员在脚手架上站立和移动，一般采用木质跳板或是竹制跳板，这种跳板容易开裂、腐蚀，而且易燃烧，容易产生安全事故，在雨天，竹跳板和木跳板容易吸水，而且会变重，吸水后的竹跳板和木跳板在温度的影响下，其强度会变弱，且极度不防滑。工人搭架施工时，由于竹跳板和木跳板的偏重，需多人配合安装，比较耗费人工和时间，而且多次周转使用后，会出现质量问题，不能长期使用，需要及时更换，这样就会增加成本。另外跳板上没有防滑落装置，容易从脚手架上掉落，安全性差，跳板之间长度调节性差，不灵活，根据需要对一些边缘施工时对工作人员造成危险。

技术实现要素：

本实用新型的目的在于提供一种建筑施工用可调节跳板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑施工用可调节跳板，包括跳板主体，所述跳板主体的横截面为连续的凹凸结构，所述跳板主体包括相互间隔设置的多个凸起和多个凹槽，所述跳板主体的两端均开有多个第一定位孔，所述跳板主体的两端均套接有与跳板主体相匹配的组合夹具。

优选的，所述组合夹具包括上夹持板、下夹持板，所述组合夹具的两端均设置有紧固螺栓，所述上夹持板和下夹持板之间通过紧固螺栓连接。

优选的，所述上夹持板和下夹持板的两侧均开有多个与第一定位孔相匹配的第二定位孔，所述上夹持板的第二定位孔内设置有定位销。

优选的，所述跳板主体的中部水平开有多个夹持孔，所述夹持孔内套接有与夹持孔相匹配的移动杆，所述移动杆的一端设置有定位块。

优选的，所述凹槽的底部均匀开有多个透水孔。

优选的，所述凸起的上表面均采用磨砂处理。

优选的，所述定位销设置为楔形结构。

与现有技术相比，本实用新型的有益效果是：采用组合夹具将跳板主体之间连接起来，方便根据需要组合跳板主体的长度，透水孔将雨天滴落到跳板主体上的雨水流出，不影响施工，夹持孔和移动杆的组合，可以在边缘施工时，拉出移动杆，保障施工人员的人身安全，跳板主体所需的材料少，成本低，强度高，有利于推广使用。

附图说明

图1为本实用新型的等轴侧视图；

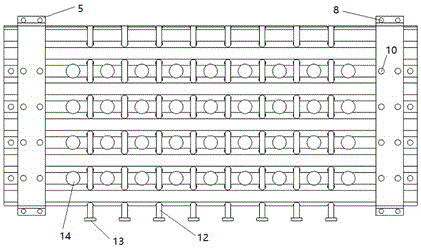

图2为本实用新型的俯视图；

图3为本实用新型的左视图。

图中：1、跳板主体；2、凸起；3、凹槽；4、第一定位孔；5、组合夹具；6、上夹持板；7、下夹持板；8、紧固螺栓；9、第二定位孔；10、定位销；11、夹持孔；12、移动杆；13、定位块；14、透水孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：包括跳板主体1，所述跳板主体1的横截面为连续的凹凸结构，所述跳板主体1包括相互间隔设置的多个凸起2和多个凹槽3，所述跳板主体1的两端均开有多个第一定位孔4，所述跳板主体1的两端均套接有与跳板主体1相匹配的组合夹具5，所述组合夹具5包括上夹持板6、下夹持板7，所述组合夹具5的两端均设置有紧固螺栓8，所述上夹持板6和下夹持板7之间通过紧固螺栓8连接，所述上夹持板6和下夹持板7的两侧均开有多个与第一定位孔4相匹配的第二定位孔9，所述上夹持板6的第二定位孔9内设置有定位销10，所述跳板主体1的中部水平开有多个夹持孔11，所述夹持孔11内套接有与夹持孔11相匹配的移动杆12，所述移动杆12的一端设置有定位块13，所述凹槽3的底部均匀开有多个透水孔14，所述凸起2的上表面均采用磨砂处理，所述定位销10设置为楔形结构。

本实用新型在具体实施时，上夹持板6的第二定位孔9和跳板主体1的第一定位孔4配合，由定位销10固定，通过组合夹具5将跳板主体1之间连接起来，方便根据需要组合跳板主体1的长度，将跳板主体1安装在施工用脚手架上，透水孔14将雨天滴落到跳板主体1上的雨水流出，不影响施工，夹持孔11和移动杆12的组合，可以在边缘施工时，拉出移动杆12，保障施工人员的人身安全，跳板主体1所需的材料少，成本低，强度高，有利于推广使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
