一种直螺纹套筒连接式刚性连墙件的制作方法

本实用新型涉及将脚手架架体与建筑主体结构连接、能够传递拉力和压力的刚性连墙件。

背景技术：

采用连墙件实现的脚手架架体与建筑主体结构连接，对于加强脚手架的整体稳定性，提高脚手架的稳定承载能力和避免出现倾倒或坍塌等重大事故具有很重要的作用。

刚性连墙件通常采用钢管、扣件或预埋件等刚性拉杆或构件组成。传统的刚性连墙件，附墙端的连接固定方式一般有：拉杆穿过墙体预留孔洞，并在墙体两侧固定；拉杆通过门窗洞口，在墙两侧用横杆夹持和背楔固定；在墙体结构中设预埋铁件，与装有花篮螺栓的拉杆固接，用花篮螺栓调节拉结间距和脚手架的垂直度等。

采用传统刚性连墙件，安装、拆除不方便，由于预留孔洞的影响，会对外墙渗漏造成隐患，拆除时须用氧焊割除，造成火灾隐患。因此，需要对传统刚性连墙件进行改进。

技术实现要素：

本实用新型要解决的技术问题是：提供一种直螺纹套筒连接式刚性连墙件，安装、拆除方便，避免预留孔洞造成外墙渗漏隐患。

本实用新型的技术方案是：一种直螺纹套筒连接式刚性连墙件，包括连墙件钢管，连墙件钢管的附墙端为钢板，钢板上连接有带丝头钢筋，带丝头钢筋置于具有内螺纹的预埋套筒内，预埋套筒末端为加强锚固和堵头用钢筋。

钢管的轴线与带丝头钢筋轴线在一条直线上。

带丝头钢筋与钢板连接采用穿孔塞焊，钢管与钢板采用沿钢管周边的环形角焊缝连接。

预埋套筒末端与加强锚固和堵头用钢筋采用点焊连接。

预埋套筒通过螺栓固定在主体结构的模板上。

螺栓与模板之间放置有垫片。

本实用新型的连墙件钢管附墙端通过钢板连接带丝头钢筋，预埋套筒通过螺栓固定在建筑主体结构的模板上，预埋套筒末端为加强锚固和堵头用钢筋；主体结构施工完后，依次拆除螺栓、垫片、模板，将带丝头钢筋旋进预埋套筒进行附墙连接。

本实用新型通过采用在建筑主体结构上预埋直螺纹套筒的刚性连墙件连接方式，在保证了连墙件连接的可靠性的同时，预埋、安装、拆除极为简便，除预埋的套筒外，其余构件均可周转重复使用，降低成本，而且无预留洞口，避免了外墙渗漏隐患。

附图说明

图1为本实用新型连墙杆件示意图；

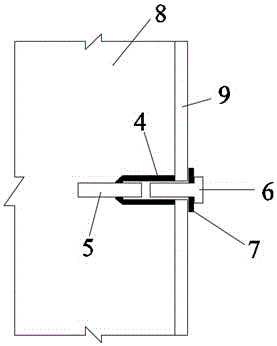

图2为本实用新型预埋件示意图；

图3为本实用新型安装图。

具体实施方式

如附图1～3所示，一种直螺纹套筒连接式刚性连墙件，建筑主体结构8施工时，将预埋套筒4与堵头钢筋5点焊连接，在模板9上钻孔，通过螺栓6及垫片7将预埋套筒4固定在模板9的主体结构8一侧。浇注主体结构8，依次拆除螺栓6、垫片7、模板9。带丝头钢筋3与钢板2通过穿孔塞焊连接，连墙钢管1附墙端与钢板2沿钢管1周边满焊。将带丝头钢筋3旋进带有内螺纹的预埋套筒4内，钢管1另一端与脚手架10用扣件11连接在一起。
