一种连墙件的制作方法

本实用新型涉及一种脚手架连墙件,特别是工具式连墙件。

背景技术：

随着时代的发展，建筑业突飞猛进，对建筑业要求的安全可靠、低碳节能、绿色环保越来越高，传统工具式连墙件的原材料及加工工艺繁琐，并且施工时，高空作业多，安全事故易发生，施工时往往穿过二次结构的墙体，对墙体的质量造成影响，针对上述问题，需要新工艺及新技术来解决。

技术实现要素：

本实用新型要解决的技术问题是：提供一种连墙件，以废旧材料经简易加工而成，操作简单、方便，节工省时，施工质量好，同时减少连墙件对二次结构及装饰的影响。

本实用新型的技术方案是：一种连墙件，包括L形连接件，L形连接件的一端与位于建筑混凝土结构内的预埋螺母相连，L形连接件的另一端经扣件与钢管脚手架连接。

预埋螺母的一端封闭，且该封闭端焊接有钢筋。预埋螺母前，对螺母一端进行封闭加工且焊接钢筋可加强预埋可靠性能。

预埋螺母的另一端通过螺栓与L形连接件相连。预埋螺母时，将螺栓旋进螺母以防堵塞。

L形连接件包括相互垂直并焊接的钢管和钢板，L形有利于安装时调整角度。

所述连墙件设置在混凝土结构一侧且不穿透混凝土结构，方便拆除且不产生外墙渗漏隐患。

施工前，先将一端带垫的预埋螺母与钢筋焊接，同时将一根钢管与一块钢板垂直焊接成L形连接件。

当梁板模板安装完成后，在梁侧模板钻孔，安装预埋螺母及螺栓，确保螺目在梁内，螺栓在梁板模板外侧。

混凝土初凝后，拆除梁侧模前，先取出螺栓。

安装外架立杆时，通过螺栓固定L形连接件的钢板与预埋螺母，再通过扣件连接L形连接件的钢管与外架立杆。

外架拆除时，拆除连接用的扣件、旋出螺栓即可取下L形连接件，完成整个连墙件的拆除。

本实用新型的有益效果体现在：

1.材料节约，其原材料可以利用建筑废旧材料，用旧利废，节能环保，同时能在一般工厂内进行批量生产，易于推广。

2.直接连接在梁侧或者板侧，不用穿过二次结构的墙体，可以减少修补脚手架洞口的工作。

附图说明

图1是本实用新型的预埋螺母与钢筋的焊接结构示意图；

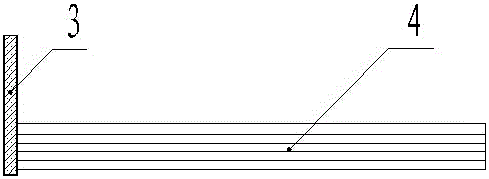

图2是L形连接件的焊接示意图；

图3为预埋螺母的位置示意图；

图4为本实用新型的结构示意图。

具体实施方式

以下将结合说明书附图1～4来说明本实用新型的结构和实施方法。

图1中，预埋螺母2为一个一端带垫的螺母，带垫端与钢筋1焊接，预埋螺母2选用16或者18，钢筋1选用6～10的钢筋。图2中，钢板3与钢管4垂直焊接构成L形连接件，钢管4长度宜为40～70mm，钢板3选用厚度4～6mm，钢板3与钢管4应为满焊，在未焊接端离端部50mm处开14(16)大小的孔径。图3中，在梁板模板侧施工方案中连墙件的位置开孔，其中螺母作为预埋件置于混凝土结构6中，螺栓5固定预埋螺母2。图4中，螺栓5穿过钢板3的孔与预埋螺母2连接，调节方向后旋紧，通过十字扣件连接钢管4与外架立杆。
