一种木地板结构的制作方法

本实用新型涉及建筑装饰材料领域，特别涉及一种木质地板结构。
背景技术：

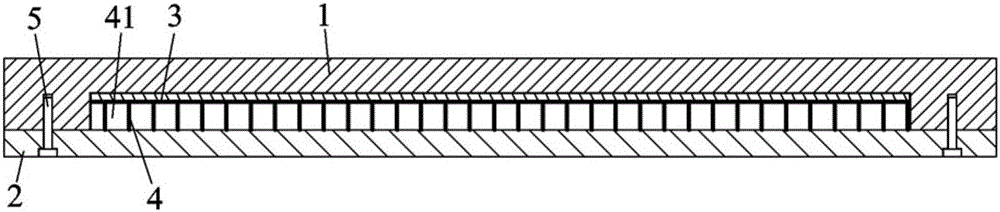

：木地板以其天然环保、质感厚实温润、纹理美观自然等优点而被广泛应用于建筑的地面装修。传统的木地板主要采用实木制成，而实木的吸音效果差，木地板的底面直接与水泥地接触，人在其上行走时，容易产生较大的噪音，影响使用舒适度和生活品质。技术实现要素：本实用新型的主要目的是提出一种木地板结构，旨在降低人在其上走动时产生的噪音。为实现上述目的，本实用新型提出的木地板结构，包括基板以及连于所述基板底面的底板，所述基板的底面开设凹槽，所述凹槽与底板的顶面围成容置腔，所述容置腔内设有吸音板，所述吸音板包括顶面与凹槽的上壁相接触的顶板以及连于顶板底面的蜂窝结构，所述蜂窝结构由多个底部开口的蜂巢状单元组成，所述蜂窝结构的底部与所述底板的顶面相接触。优选地，所述吸音板由吸音材料制成。优选地，所述吸音材料为矿渣棉、泡沫、或者玻璃纤维。优选地，所述基板的表面涂覆阻燃油漆层。优选地，所述底板采用耐腐蚀橡胶制成。优选地，所述耐腐蚀橡胶为氟橡胶、乙丙胶、丁晴橡胶或者氯丁橡胶。优选地，所述底板粘接于所述基板的底面。优选地，所述底板通过螺钉连接于所述基板的底面。优选地，所述底板对应所述蜂巢状单元底部的开口位置开设垂向通孔。本实用新型技术方案在基板的底面开设凹槽，与底板的顶面围成容置腔，并在容置腔设置具有蜂窝结构的吸音板，人在木地板结构的基板上行走时，因碰撞及振动所产生的声波大部分进入容置腔，然后进入蜂窝结构的蜂巢状单元内，由蜂巢状单元的狭小的内部空间阻止空气流动，以对声波进行阻碍并吸收，减少传递到地板上方空间的声波量，从而大幅度降低噪音，提高使用舒适度和生活品质。附图说明为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。图1为本实用新型木地板结构实施例的结构示意图；图2为本实用新型木地板结构另一实施例的结构示意图；图3为本实用新型木地板结构又一实施例的结构示意图；图4是吸音板的仰视图；图5是吸音板的立体局部示图。附图标号说明：标号名称标号名称1基板2底板3顶板4蜂窝结构5螺钉21垂向通孔41蜂巢状单元本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术 方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明，若本实用新型实施例中有涉及方向性指示(诸如上、下、左、右、前、后……)，则该方向性指示仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。本实用新型提出一种木地板结构。在本实用新型实施例中，如图1至5所示，该木地板结构，包括基板1以及连于基板1底面的底板2，基板1的底面开设凹槽，凹槽与底板2的顶面围成容置腔，容置腔内设有吸音板，吸音板包括顶面与凹槽的上壁相接触的顶板3，以及连于顶板3底面的蜂窝4结构，蜂窝结构4由多个底部开口的蜂巢状单元41组成，蜂窝结构4的底部与底板2的顶面相接触。人在木地板结构的基板1上行走时，因碰撞及振动所产生的声波大部分进入容置腔，然后进入蜂窝结构4的蜂巢状单元41内，由蜂巢状单元41的狭小的内部空间阻止空气流动，以对声波进行阻碍并吸收，减少传递到地板上方空间的声波量，从而大幅度降低噪音，提高使用舒适度和生活品质。在本实用新型实施例中，如图1、图3所示，底板2粘接于基板1的底面，粘接后，可防止液体进入容置腔内部，从而避免容置腔内的吸音材料受到腐蚀，同时，粘接的成本较低。除了上述粘接的方式外，还可以通过螺钉连接结构将底板2可拆卸连于基板1的底面。具体地，如图2所示，可在底板2的底表面开设台阶状的螺钉过孔，并在基板的底面开设螺钉孔(螺钉孔可为盲孔)，螺钉5的帽部与螺钉过孔的台阶壁相抵，杆部向上穿过底板2后，与基板1的螺钉孔螺纹连接。本实用新型通过螺钉结构连接基板1和底板2，结构简单，拆装方便。在本实用新型实施例中，吸音板由吸音材料制成，以进一步提高吸音板的吸音效果。在本实用新型一较佳实施例中，吸音板所采用的吸音材料为矿渣棉，矿渣棉是由钢铁高炉渣矿渣制成的短纤维，具有质轻、导热系数小、不燃烧、 防蛀、价廉、耐腐蚀、化学稳定性强、以及吸声性能好等特点。除了矿渣棉外，吸音板所采用的吸音材料也可以为泡沫、或者玻璃纤维。进一步地，如图1至3所示，由于1基板由木材制成，而木材的防火性能较弱，因此，为提高防火性能，可在基板1的表面涂覆阻燃油漆层，阻燃油漆由成现有的膜剂、阻燃剂、发泡剂等多种材料制造而成，其为现有技术，这里不再对其具体成分以及阻燃原理进行赘述。在本实用新型实施例中，如图1至3所示，底板2采用耐腐蚀橡胶制成，当人在木地板结构的基板1上行走时，耐腐蚀橡胶材质制成的底板1具有较好的缓冲性能，一方面可使踩踏在其上的感觉更为舒适，另一方面，可通过减少振动来降低噪音。具体地，耐腐蚀橡胶可以为氟橡胶，乙丙胶、丁晴橡胶或者氯丁橡胶等。进一步地，如图3、图4所示，底板2对应蜂巢状单元41底部的开口位置开设垂向通孔21，以便于产生的声波通过通孔进入蜂巢状单元41，使蜂巢状单元41能吸收更多的声波，从而更进一步降低噪音。以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的
技术领域：
均包括在本实用新型的专利保护范围内。当前第1页1 2 3
