卡式龙骨安装结构的制作方法

本实用涉及龙骨吊顶技术领域，具体为一种卡式龙骨安装结构。

背景技术：

铝条扣板通常为长条形，棱线分明，吊顶平面因条扣板和嵌条有安装落差而呈现出高低交错、立体感及动感极强的效果。整个吊顶系统规整、大方、排布紧凑，造型独特，立体感及现代感强烈，极具特色。现有铝条扣板的安装结构中多需要吊件、副龙骨、主龙骨及挂吊件层层安装，吊顶的结构稳定性及安装的便捷性都有待进一步的提高。

技术实现要素：

针对上述问题，本实用提供了一种卡式龙骨安装结构，其主要的技术方案如下：

卡式龙骨安装结构，其包括吊杆(1)、与吊杆(1)固定的主龙骨(2)及与主龙骨(2)插接固定的铝条扣板(3)，所述吊杆(1)一端与墙顶固定，所述吊杆(1)另一端端部对应位置主龙骨(2)的顶部成型有供其接入的接入孔(23)；

其中，所述主龙骨(2)的截面呈“U”形，于“U”形开口方向的两侧等间距的设置有倒“T”形插翅(21)，所述倒“T”形插翅(21)的翼部向上折起后与倒“T”形插翅(21)本体之间形成有“U”形卡槽(211)；

所述铝条扣板(3)的截面呈“C”形，于“C”形开口方向两侧的自由端分别成型有背离“C”形中线的弧状折弯部(31)。

更进一步的说，所述“U”形卡槽延伸方向的主龙骨(2)上分别设置有防脱支撑部(22)。

本实用的有益效果是：铝条扣板可直接卡入主龙骨的“U”形卡槽完成固定，免去了副龙骨及挂吊件的安装，结构的稳定性及安装的便捷性都得到了进一步的提高。

附图说明

图1为实施例中主龙骨的主视结构示意图；

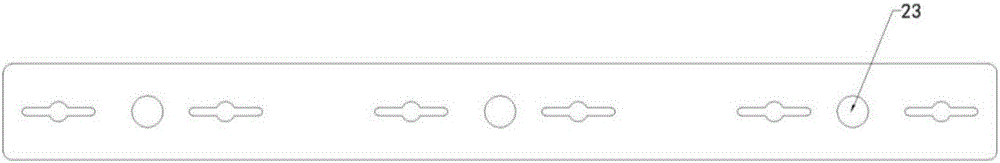

图2为实施例中主龙骨的俯视结构示意图；

图3为实施例中主龙骨固定就位后的结构示意图。

具体实施方式

为了使本实用的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用。

参见图1-3，卡式龙骨安装结构，其包括吊杆1、与吊杆1固定的主龙骨2及与主龙骨2插接固定的铝条扣板3，吊杆1一端与墙顶固定，吊杆1另一端端部对应位置主龙骨2的顶部成型有供其接入的接入孔23；其中，主龙骨2的截面呈“U”形，于“U”形开口方向的两侧等间距的设置有倒“T”形插翅21，倒“T”形插翅21的翼部向上折起后与倒“T”形插翅21本体之间形成有“U”形卡槽211；铝条扣板3的截面呈“C”形，于“C”形开口方向两侧的自由端分别成型有背离“C”形中线的弧状折弯部31，安装固定时，待主龙骨2与吊杆1固定完毕后，将弧状折弯部31的端部与“U”形卡槽211的口部对齐后依次插接即完成固定。

为了提高连接的稳定性，更进一步的改进之处在于，“U”形卡槽211延伸方向的主龙骨2上分别设置有防脱支撑部22，防脱支撑部22可将弧状折弯部31固定于“U”形卡槽211内。

以上所述仅为本实用的优选实施方式，本实用的保护范围并不仅限于上述实施方式，凡是属于本实用原理的技术方案均属于本实用的保护范围，对于本领域的技术人员而言，在不脱离本实用的原理的前提下进行的若干改进，这些改进也应视为本实用的保护范围。
