一种便捷式可拆卸组装楼梯的制作方法

本实用新型属于建筑应用技术领域，具体涉及一种便捷式可拆卸组装楼梯。

背景技术：

现有建筑应用领域中，对于楼梯的构造选择单一，大多采用梯架式楼梯构造，这种构造通过一段埋在墙体内的方式来保证阶梯的固接，结构形式单一，适用范围有限，且悬空一端的阶梯连接稳定性一般，所能承受的冲击直接和阶梯本身的结构特性相关，没有充分的保障，很难满足现代化建筑的严格要求，此外这种梯架式楼梯构造在组合时采用的是混凝土连接，一旦和建筑体组合便无法拆卸，如果遇到要改装的情况，则只能连带墙体一同拆除，且不能重复循环的利用这些阶梯，同时给组合拆卸造成一定的麻烦，基于现有楼梯构造中存在的不足，现在急需提出一种结构稳定，适用性强，且便于拆卸的新型楼梯构造。

技术实现要素：

本实用新型的目的在于：针对现有技术中存在的不足，提供一种结构稳定的便捷式可拆卸组装楼梯构造。

本实用新型是通过以下技术方案来实现的：

一种便捷式可拆卸组装楼梯，包括组装楼梯阶、钢梁段、边板连接头、梯阶边板、整体连接槽、组合梁，所述组装楼梯阶内部设有钢梁段，所述钢梁段两端设有边板连接头，所述边板连接头连接了梯阶边板，所述梯阶边板在组装楼梯阶的两端以间隔与边板连接头连接的方式固定组装楼梯阶，所述组装楼梯阶底部设有整体连接槽，所述整体连接槽内安装有用于组装连接的组合梁。

进一步的，所述整体连接槽和组合梁均为燕尾槽结构，并且组合梁通过螺栓与每个组装楼梯阶相连。

本实用新型的有益效果有：

一种便捷式可拆卸组装楼梯，本实用新型的组装楼梯阶采用钢筋混凝土预凝固的方式浇筑而成，这种组装楼梯阶强度高，能够循环利用，将钢梁段设置在组装楼梯阶的中心位置，保证其结构的韧性，增加了组装楼梯阶的使用期限，钢梁段两端连接的边板连接头用来连接梯阶边板，梯阶边板在组装楼梯阶的两端以间隔与边板连接头连接的方式固定组装楼梯阶，这样的连接方式适用范围广，而且便于各种建筑情况下组装楼梯阶的组装和拆卸，在连接好梯阶边板后，将组合梁贯接到每一级组装楼梯阶的整体连接槽内，进一步保证组装楼梯阶连接的稳定性。

附图说明

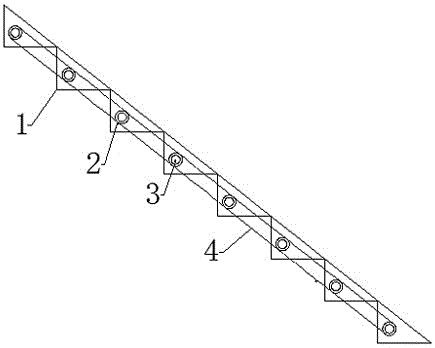

图1为本实用新型的结构示意图。

图2为本实用新型的侧视图。

附图中，1：组装楼梯阶， 2：钢梁段， 3：边板连接头， 4：梯阶边板， 5：整体连接槽， 6：组合梁。

具体实施方式

以下结合附图对具体实施方式加以说明。

如图1、图2所示的一种便捷式可拆卸组装楼梯，包括组装楼梯阶1、钢梁段2、边板连接头3、梯阶边板4、整体连接槽5、组合梁6，所述组装楼梯阶1内部设有钢梁段2，这种组装楼梯阶1强度高，能够循环利用，所述钢梁段2设置在组装楼梯阶1的中心位置，保证其结构的韧性，增加了组装楼梯阶1的使用期限，所述钢梁段2两端连接了边板连接头3，所述边板连接头3连接了梯阶边板4，梯阶边板4在组装楼梯阶1的两端以间隔与边板连接头3连接的方式固定组装楼梯阶1，这样的连接方式适用范围广，而且便于各种建筑情况下组装楼梯阶1的组装和拆卸，所述组装楼梯阶1下部设有整体连接槽5，在梯阶边板4将组装楼梯阶1连接好，将所述组合梁6贯穿安装到整体连接槽5内，所述整体连接槽5和组合梁6可以采用方槽或燕尾槽的结构，组合梁6通过螺栓与每个组装楼梯阶1相连，进一步保证组装楼梯阶1连接的稳定性，这种便捷式可拆卸组装楼梯构造可方便的组装和拆卸，结构稳定性强，具有广泛的适用性。

本实用新型提供了一种便捷式可拆卸组装楼梯，具体实施该实用新型的技术方案很多，以上所述实施例仅是本实用新型的优选实施方式。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术方案的前提下，还可以做出若干改进和修饰，这些改进和修饰也应视为本实用新型的保护范围，本实施例中未明确的各组成部分均可用现有技术加以实现。
