一种铝木模板支撑装置的制作方法

本实用新型涉及建筑工程技术领域，具体地说是一种铝木模板支撑装置。

背景技术：

一般的，模板工程作为混凝土结构工程中的一个分部工程，其重要性越来越凸显，整个混凝土结构工程中，模板工程费用约占总造价的30%左右，劳动量约占总劳动量的35%左右，工期约占总工期的60%左右，如何开发和研究较为先进的模板体系，对于加快施工速度，提高劳动生产率，降低模板工程费用，提高工程施工质量，实现绿色施工均具有重要意义。

技术实现要素：

本实用新型的技术任务是解决现有技术的不足，提供一种铝木模板支撑装置。

本实用新型的技术方案是按以下方式实现的，该一种铝木模板支撑装置，其结构包括支撑立柱、伸缩顶接套管、早拆头和顶面模板，

支撑立柱竖直设置，支撑立柱在空间同一水平面上呈矩阵式排列；

支撑立柱的底端固定设置有底脚；

支撑立柱的底部连接有底面水平横向架管和底面水平纵向架管；同一水平面上的底面水平横向架管和底面水平纵向架管构成底面水平构架；

支撑立柱的顶部连接有顶部水平横向架管和顶部水平纵向架管；同一水平面上的顶部水平横向架管和顶部水平纵向架管构成高位水平构架；

支撑立柱的顶端向上延伸并设置有伸缩顶接套管，

伸缩顶接套管的顶部设置有早拆头，

早拆头设置有顶接头部，顶接头部的底端前后两侧分别设置有向外延伸的底托，前后两侧的底托上面分别设置有底托架，前后两侧的底托架之间通过前后贯穿的底托架螺栓、底托架螺母紧固连接夹持顶接头；

前后两侧的底托架上面分别设置有顶托架，前后两侧的顶托架之间通过前后贯穿的顶托架螺栓、顶托架螺母紧固连接夹持顶接头；

顶托架纵横交错构成顶面模板，早拆头顶接头部的顶端和顶面模板上表面相齐平并处于同一水平面上；顶面模板上铺设有铝木模板。

支撑立柱的底部、底面水平横向架管、底面水平纵向架管之间以及底面水平横向架管和底面水平纵向架管之间通过脚手架扣件或螺栓连接；

支撑立柱的底部、顶部水平横向架管、顶部水平纵向架管之间以及顶部水平横向架管和顶部水平纵向架管之间通过脚手架扣件或螺栓连接。

伸缩顶接套管和支撑立柱之间通过销轴和销孔调节上下伸缩行程。

本实用新型与现有技术相比所产生的有益效果是：

该一种铝木模板支撑装置所采用的铝框木模模板体系是基于现有模板体系新开发而成，适合于高层住宅剪力墙结构施工，具有拆装灵活、安装速度快、使用寿命长，施工精度高，对机械依赖程度低等优势。根据既定的设计图纸进行设计和加工，能满足现场施工进度和质量要求，减少项目管理成本，并能快速、优质、安全的完成施工任务。

铝木模板采用木模板及铝合金型材制作，模板受力条件好，承载能力高，不易变形走样。

模板与模板之间采用定型的销钉固定，安装便捷。拼装精度高，施工速度快。

铝木模板拆除后混凝土表面质量好，混凝土实体观感及各项测量数据良好。

因模板体系设计采用早拆体系，减少水平构件模板投入数量；铝合金模板整体刚度高，边角有铝框保护，不易破损，周转次数多，能显著降低工程模板费用。

采用铝合金模板做模板边框、次龙骨背楞，采用螺栓或销钉进行连接，采用木模板作为混凝土接触面，既保证了模板体系的整体刚度、拼缝严密，又保证了混凝土接触面的光洁度。

现场不需要投入木方等损耗材料，提高工人操作效率，降低工人劳动强度，减少木材消耗，利于绿色环保施工。

该一种铝木模板支撑装置设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。

附图说明

附图1是本实用新型的立体结构示意图；

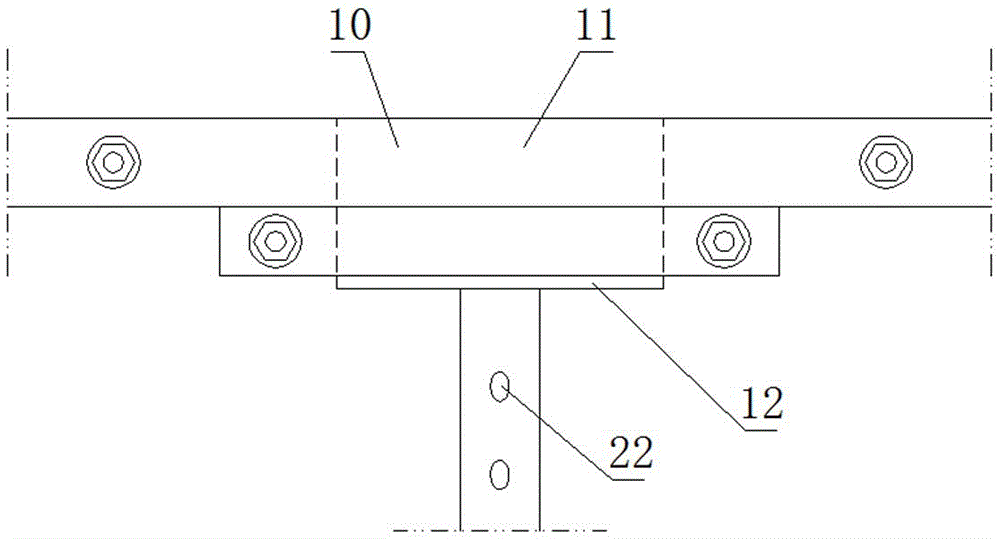

附图2是本实用新型的早拆头的局部结构示意图；

附图3是附图2的侧面结构示意图。

附图中的标记分别表示：

1、支撑立柱，2、底脚，

3、底面水平横向架管，4、底面水平纵向架管，5、底面水平构架，

6、顶部水平横向架管，7、顶部水平纵向架管，8、高位水平构架，

9、伸缩顶接套管，10、早拆头，

11、顶接头部，12、底托，

13、底托架，14、底托架螺栓，15、底托架螺母，

16、顶托架，17、顶托架螺栓，18、顶托架螺母，

19、顶面模板，20、铝木模板，21、销轴，22、销孔。

具体实施方式

下面结合附图对本实用新型的一种铝木模板支撑装置作以下详细说明。

如附图所示，本实用新型的一种铝木模板支撑装置，其结构包括支撑立柱、伸缩顶接套管、早拆头和顶面模板，

支撑立柱1竖直设置，支撑立柱在空间同一水平面上呈矩阵式排列；

支撑立柱1的底端固定设置有底脚2；

支撑立柱1的底部连接有底面水平横向架管3和底面水平纵向架管4；同一水平面上的底面水平横向架管3和底面水平纵向架管4构成底面水平构架5；

支撑立柱1的顶部连接有顶部水平横向架管6和顶部水平纵向架管7；同一水平面上的顶部水平横向架管6和顶部水平纵向架管7构成高位水平构架8；

支撑立柱1的顶端向上延伸并设置有伸缩顶接套管9，

伸缩顶接套管9的顶部设置有早拆头10，

早拆头10设置有顶接头部11，顶接头部11的底端前后两侧分别设置有向外延伸的底托12，前后两侧的底托12上面分别设置有底托架13，前后两侧的底托架之间通过前后贯穿的底托架螺栓14、底托架螺母15紧固连接夹持顶接头部；

前后两侧的底托架13上面分别设置有顶托架16，前后两侧的顶托架16之间通过前后贯穿的顶托架螺栓17、顶托架螺母18紧固连接夹持顶接头部；

顶托架16纵横交错构成顶面模板19，早拆头顶接头部的顶端和顶面模板上表面相齐平并处于同一水平面上；顶面模板19上铺设有铝木模板20。

支撑立柱1的底部、底面水平横向架管3、底面水平纵向架管4之间以及底面水平横向架管和底面水平纵向架管之间通过脚手架扣件或螺栓连接；

支撑立柱1的底部、顶部水平横向架管6、顶部水平纵向架管7之间以及顶部水平横向架管和顶部水平纵向架管之间通过脚手架扣件或螺栓连接。

伸缩顶接套管和支撑立柱之间通过销轴21和销孔22调节上下伸缩行程。

施工阶段针对早拆头可直接先拆除底托架和顶托架，保留支撑立柱和早拆头顶接上层混凝土，待上层混凝土强度满足条件后再拆除支撑立柱和早拆头。
