一种半月形透水砖模具的制作方法

本实用新型属于透水砖技术领域，具体涉及一种半月形透水砖模具。

背景技术：

随着社会的不断发展，人们生活节奏的不断加快，透水砖已经成为排除道路积水的重要部分，透水砖的作用在于既能有助于人们在雨天行走，防止道路积水，又能造成多种样式，来美化环境；生产透水砖需要专门的模具，现在市场上存在不少种类的透水砖模具，但是存在一些或多或少的不足之处，例如，作业效率低、操作不方便、结构复杂等等，针对这些不足之处，有必要开发一种作业效率高、操作方便、结构简单的绿地透水砖；因此，开发一种适用范围广、操作简单、使用方便和结构简单的半月形透水砖模具具有十分重要的意义。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，而提供一种适用范围广、操作简单、使用方便和结构简单的半月形透水砖模具。

本实用新型的目的是这样实现的：一种半月形透水砖模具，它包括上模平板，所述的上模平板的下端面设置有模具腔体和上模导柱套，所述的上模导柱套连接有下模导柱，所述的下模导柱的下端设置有下模导柱底座，所述的下模导柱底座的连接有下模，所述的下模的上端面设置有固定圆柱和下模凸起，所述的下模的下侧设置有顶杆，所述的顶杆的下端设置有顶杆平板。

所述的下模凸起的形状为半月柱。

所述的半月形腔体的形状为长方形。

所述的顶杆的数量为4-6个。

所述的固定圆柱的数量为4-6个。

本实用新型的有益效果：本实用新型采用上模平板和下模作为整个模具的主要部件，半月形腔体通过上模平板的作用，向下移动，由于上模导柱套和下模导柱的综合作用，模具腔体能很好的与固定圆柱相吻合，固定圆柱的作用在于能保证透水砖在成型的过程中，成型的质量好；由于下模凸起的形状为半月柱和半月形腔体的形状为长方形，所以经过上模平板和下模的作用之后，形成的是半月形透水砖；另外，这种模具的设计好处在于结构简单、便于维修和更换、成本低廉；因此，本实用新型具有适用范围广、使用方便、运行成本低、结构简单的优点。

附图说明

图1是本实用新型一种绿地尾矿透水花瓣砖模具的主视图。

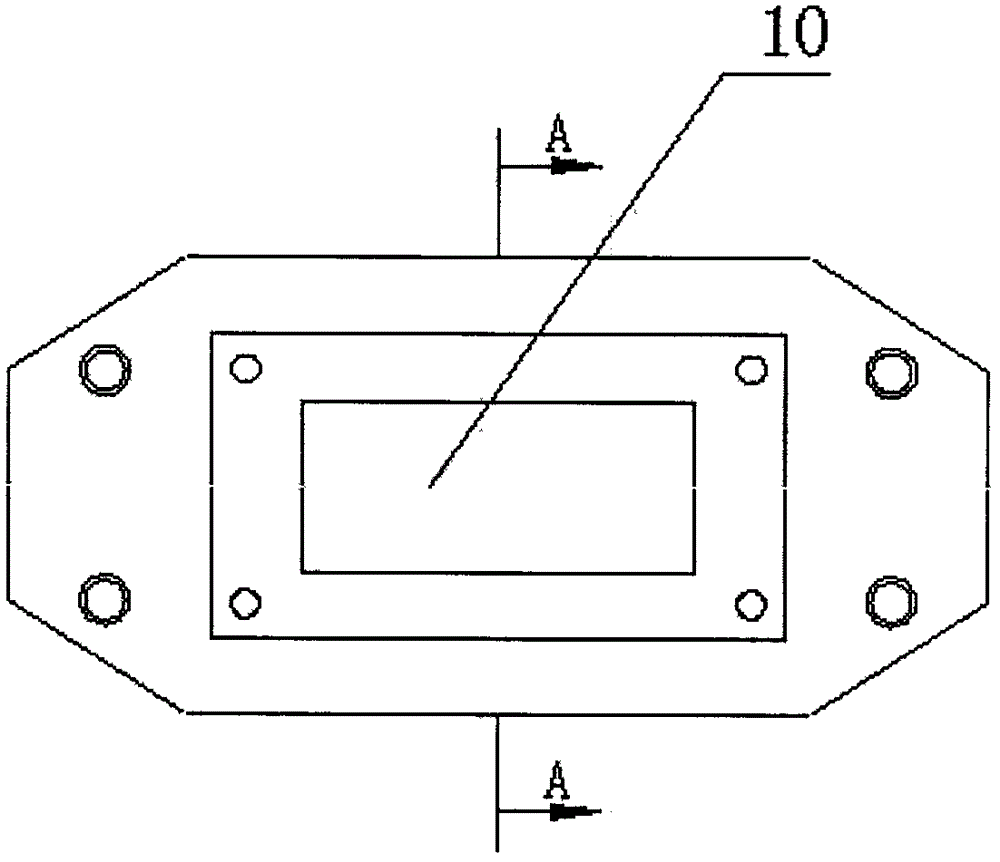

图2是图1中2的仰视图。

图3是图2中A-A面的剖视图。

图中：1、上模平板 2、模具腔体 3、上模导柱套 4、下模导柱 5、固定圆柱 6、下模导柱底座 7、下模 8、顶杆 9、顶杆平板 10、半月形腔体 11、下模凸起。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1-3所示，一种半月形透水砖模具，它包括上模平板1，所述的上模平板1的下端面设置有模具腔体2和上模导柱套3，所述的上模导柱套3连接有下模导柱4，所述的下模导柱4的下端设置有下模导柱底座6，所述的下模导柱4底座的连接有下模7，所述的下模7的上端面设置有固定圆柱5和下模凸起11，所述的下模7的下侧设置有顶杆8，所述的顶杆的下端设置有顶杆平板9。

本实用新型采用上模平板和下模作为整个模具的主要部件，半月形腔体通过上模平板的作用，向下移动，由于上模导柱套和下模导柱的综合作用，模具腔体能很好的与固定圆柱相吻合，固定圆柱的作用在于能保证透水砖在成型的过程中，成型的质量好；由于下模凸起的形状为半月柱和半月形腔体的形状为长方形，所以经过上模平板和下模的作用之后，形成的是半月形透水砖；另外，这种模具的设计好处在于结构简单、便于维修和更换、成本低廉；因此，本实用新型具有适用范围广、使用方便、运行成本低、结构简单的优点。

实施例2

如图1-3所示，一种半月形透水砖模具，它包括上模平板1，所述的上模平板1的下端面设置有模具腔体2和上模导柱套3，所述的上模导柱套3连接有下模导柱4，所述的下模导柱4的下端设置有下模导柱底座6，所述的下模导柱4底座的连接有下模7，所述的下模7的上端面设置有固定圆柱5和下模凸起11，所述的下模7的下侧设置有顶杆8，所述的顶杆的下端设置有顶杆平板9，所述的下模凸起11的形状为半月柱，所述的半月形腔体10的形状为长方形，所述的顶杆8的数量为4-6个，所述的固定圆柱5的数量为4-6个。

本实用新型采用上模平板和下模作为整个模具的主要部件，半月形腔体通过上模平板的作用，向下移动，由于上模导柱套和下模导柱的综合作用，模具腔体能很好的与固定圆柱相吻合，固定圆柱的作用在于能保证透水砖在成型的过程中，成型的质量好；由于下模凸起的形状为半月柱和半月形腔体的形状为长方形，所以经过上模平板和下模的作用之后，形成的是半月形透水砖；另外，这种模具的设计好处在于结构简单、便于维修和更换、成本低廉；因此，本实用新型具有适用范围广、使用方便、运行成本低、结构简单的优点。
