湿铺防水卷材的制作方法

本实用新型涉及一种湿铺防水卷材。

背景技术：

湿铺防水卷材是近年来逐渐流行起来的一种新型防水材料，其主要创新点在于其中的粘结层的原材料是活性物，同时加入适量的辅助材料和防老化剂、促进剂及其它的一些助剂，经混炼压延而成，是一款能在潮湿基面上施工的防水产品，该材料内含有特殊的活性物质能与水泥砂浆或素水泥浆实现反应，达到与基面或结构主体实现满粘的效果。

现有市场上的湿铺防水卷材的结构一般包括基层、粘结层和隔离膜保护层，其施工方法是采用水泥浆或水泥砂浆作为防水卷材与基面的粘接剂，基面涂抹一层水泥浆或水泥砂浆，然后铺上防水卷材，水泥在固化过程中产生热量，软化防水卷材的粘结层，使粘结层的胶黏材料深入混凝土缝隙，产生物理粘结作用。湿铺防水卷材施工方便，施工效率高，防水性能好，得到越来越广泛的普及。但由于普通的湿铺防水卷材粘结层只有表面与水泥接触软化，使粘结层的胶黏材料软化后渗入混凝土缝隙较浅，且不同地方软化程度不一致，从而，造成防水卷材铺贴不平整，产生空鼓、皱折，容易形成剥离，过早老化的现象，甚至产生渗水、漏水现象，严重影响防水效果。

技术实现要素：

针对现有技术存在的不足，本实用新型要解决的技术问题是提供一种湿铺防水卷材，粘贴牢固，不易剥离。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种湿铺防水卷材，包括防水层，还包括依次设置在防水层底部的粘结层和保护层；所述粘结层包括平接层和多个与平接层连接的中空的粘结球；所述粘结球包括两个底部开有圆形孔的半球形的瓣体，两个瓣体之间通过拉伸弹簧连接；所述瓣体顶部设置有向内凹的圆锥形的扩张孔；所述瓣体与平接层旋转连接；所述平接层在与瓣体连接处设置有向上的圆弧状凸起和与扩张孔相对应的向下的扩张装置；所述防水层在上述圆弧状凸起处具有与之相匹配上凸的凸点。

进一步地，所述扩张装置包括圆锥形的扩张块和用以连接扩张块和平接层的连接柱；所述连接柱的直径小于所述扩张孔小端直径。

进一步地，所述圆锥形扩张块顶部开有卡接槽。

进一步地，所述扩张块的高度等于所述凸点的高度。

本实用新型的有益效果：本实用新型的湿铺防水卷材，设置粘结球结构，增大了粘结层与水泥浆的接触面，导致粘结层软化后渗入混凝土较深；同时水泥浆固化后，在粘结球内形成球形凸起物，增加粘结层与水泥浆分离的阻力，粘贴牢固，不易剥离。

附图说明

图1为本实用新型的结构示意图；

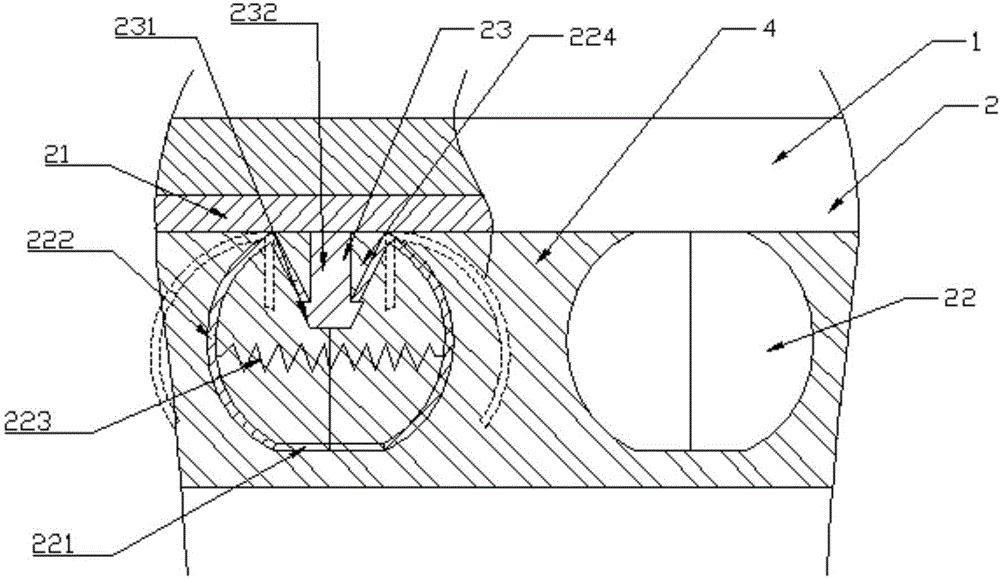

图2为本实用新型使用状态的结构示意图；

图中：1-防水层、2-粘结层、3-保护层、4-水泥浆、11-凸点、21-平接层、22-粘结球、23-扩张装置、221-圆形孔、222-瓣体、223-拉伸弹簧、224-扩张孔、231-扩张块、232-连接柱。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-2，本实用新型提供一种技术方案：一种湿铺防水卷材，包括防水层1，还包括依次设置在防水层1底部的粘结层2和保护层3；所述粘结层2包括平接层21和多个与平接层21连接的中空的粘结球22；所述粘结球22包括两个底部开有圆形孔221的半球形的瓣体222，两个瓣体222之间通过拉伸弹簧223连接；所述瓣体222顶部设置有向内凹的圆锥形的扩张孔224；所述瓣体222与平接层22旋转连接；所述平接层22在与瓣体222连接处设置有向上的圆弧状凸起和与扩张孔224相对应的向下的扩张装置23；所述防水层1在上述圆弧状凸起处具有与之相匹配上凸的凸点11。施工时，基面涂抹一层水泥浆4，将湿铺防水卷材底部的保护层3撕掉，然后将湿铺防水卷材铺在基面上，用碾压辊压平湿铺防水卷材。当碾压辊与防水层1上的凸点11接触时，挤压凸点11，使扩张装置23挤压扩张孔224，瓣体222向两侧张开。水泥浆通过圆形孔221进入粘结球22内，当碾压辊与凸点11分离后，瓣体222在拉伸弹簧223的作用下，恢复到初始状态。水泥浆在固化过程中产生热量，软化防水卷材的粘结层2，使粘结层2的胶黏材料深入混凝土缝隙，产生物理粘结作用。由于粘结层2上的粘结球22将水泥浆包裹在腔内，增大了粘结层2与水泥浆的接触面，导致粘结球22软化后渗入混凝土较深；同时水泥浆固化后，在粘结球22内形成球形凸起物，增加粘结层2与水泥浆分离的阻力，粘贴牢固，不易剥离。

作为对上述技术方案的进一步改进，所述扩张装置23包括圆锥形的扩张块231和用以连接扩张块231和平接层21的连接柱232；所述连接柱232的直径小于所述扩张孔224小端直径。向下压扩张块231，使瓣体222张开，当扩张块231完全穿过扩张孔224时，瓣体222在拉伸弹簧223的作用下，恢复初始状态。水泥浆4进入粘结球22的腔体和扩张孔224，固化后扩张孔224陷在混泥土内，增强粘贴效果。

作为对上述技术方案的进一步改进，所述圆锥形扩张块231顶部开有卡接槽。当水泥浆4进入粘结球22内后，扩张孔224小端卡入卡接槽内，防止凸点11再次受力后，瓣体222再次张开，影响防水卷材粘贴效果。

作为对上述技术方案的进一步改进，所述扩张块231的高度等于所述凸点11的高度。施工后，凸点11处下降一个扩张块231的高度，从而使凸点11消失，防水卷材表面平整美观。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
