一种地板结构的制作方法

本发明涉及地板领域，具体是一种地板结构。

背景技术：

目前木地板的铺设，有的是直铺，有的是需要加设龙骨后再铺设。直铺时必须要求地面平整度高，而加设龙骨虽然可避免地面平整度对木地板铺设造成的影响，但存在铺设工序复杂的缺点，并且龙骨自身仅对地板起到支撑作用，无法起到固定地板的作用。

技术实现要素：

本发明的目的是提供一种地板结构，以解决现有技术通过龙骨铺设地板存在的问题。

为了达到上述目的，本发明所采用的技术方案为：

一种地板结构，其特征在于：包括长条形的发泡板，发泡板顶部沿长边方向依次设有多个木地板，每个木地板宽度与发泡板宽度一致，多个木地板总长度等于发泡板长度，发泡板顶面设有定位凹槽，每个木地板底部分别连接有卡入定位凹槽中的定位块，发泡板左侧设有卡口，发泡板右侧设有与卡口形状匹配的卡棱。

所述的一种地板结构，其特征在于：多个发泡板沿左右方向排列组合，相邻发泡板中一个发泡板的卡棱卡入另一个发泡板的卡口中。

所述的一种地板结构，其特征在于：每个木地板左侧下部分别连接有卡条，每个木地板右侧下部分别设有与卡条形状匹配的卡槽，多个发泡板沿左右方向排列组合时，左右相邻的两个木地板中其中一个木地板的卡条卡入另一个木地板的卡槽中。

本发明采用发泡板对木地板进行支撑，发泡板与木地板可现场组装，当地面不平整时，发泡板可在现场直接切割至合适高度，每个发泡板上分别支撑固定多个木地板，相邻发泡板之间通过卡棱和卡口组装固定，相邻木地板之间通过卡条和卡槽组装固定，因此整体结构组装牢固。与铺设龙骨相比，本发明铺设时无须繁复的铺设龙骨程序，遇到地面不平整直接加工发泡板即可，并且组装后的木地板可靠牢固，经久耐用。

附图说明

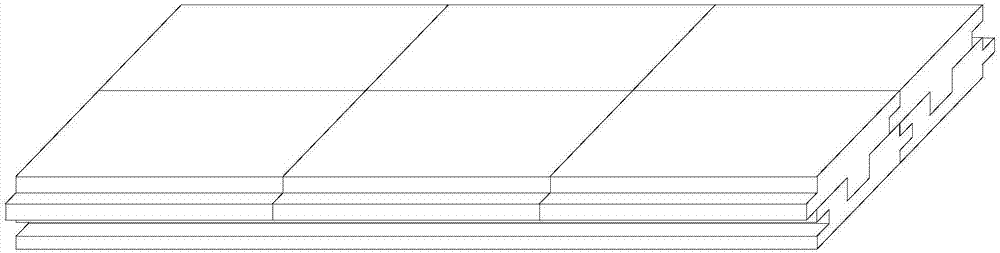

图1为本发明结构示意图。

图2为两组发泡板组装时结构示意图。

具体实施方式

如图1、图2所示，一种地板结构，包括长条形的发泡板1，发泡板1顶部沿长边方向依次设有多个木地板2，每个木地板2宽度与发泡板1宽度一致，多个木地板总长度等于发泡板1长度，发泡板1顶面设有定位凹槽，每个木地板2底部分别连接有卡入定位凹槽中的定位块3，发泡板1左侧设有卡口4，发泡板1右侧设有与卡口4形状匹配的卡棱5。

多个发泡板1沿左右方向排列组合，相邻发泡板中一个发泡板的卡棱5卡入另一个发泡板的卡口4中。

每个木地板2左侧下部分别连接有卡条6，每个木地板2右侧下部分别设有与卡条形状匹配的卡槽7，多个发泡板1沿左右方向排列组合时，左右相邻的两个木地板中其中一个木地板的卡条6卡入另一个木地板的卡槽7中。

技术特征：

技术总结
本发明公开了一种地板结构，包括长条形的发泡板，发泡板顶部沿长边方向依次设有多个木地板，发泡板顶面设有定位凹槽，每个木地板底部分别连接有卡入定位凹槽中的定位块，发泡板左侧设有卡口，发泡板右侧设有与卡口形状匹配的卡棱。本发明铺设时无须繁复的铺设龙骨程序，遇到地面不平整直接加工发泡板即可，并且组装后的木地板可靠牢固，经久耐用。

技术研发人员：不公告发明人
受保护的技术使用者：合肥文武信息技术有限公司
技术研发日：2017.08.14
技术公布日：2017.10.20
