一种便于组合的建筑施工安全防护栏的制作方法

本实用新型涉及防护栏技术领域，具体为一种便于组合的建筑施工安全防护栏。

背景技术：

防护栏，这里说的是工业用防护栏或叫护撞护栏，主要用于工厂、车间及仓库间设备与设施的防护与保护场合，，常用钢材所制，如圆钢管，方钢管或压型钢板，表面处理工艺，全自动静电粉末喷涂（即喷塑）或喷漆，室外用防撞护栏的表面处理所用原料为防水性的材料，制成防撞护栏外形美观，且不易生锈，防撞护栏的立柱通过膨胀螺栓与地面固定，通常安装于如物流通道两侧，生产设备周边，建筑墙角，门的两侧及货台边沿等等，有效减免搬运设备往来穿梭时带来意外撞击造成的设备、设施的损坏，另外对物流搬运设备自身也起到防护作用，如装卸货平台边沿的防护栏起到防止叉车意外跌落的危险。

但是目前市场上的建筑施工安全防护栏，在使用的过程中不便于对建筑施工安全防护栏进行组合使用，从而不便于使用者的使用，同时也降低了建筑施工安全防护栏的使用效率。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于组合的建筑施工安全防护栏，解决了安全防护栏不便于组合的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于组合的建筑施工安全防护栏，包括底座，所述底座顶部的两侧均固定安装有支杆，且两个支杆的顶部通过横杆固定连接，所述横杆的左侧固定安装有卡杆，所述卡杆的顶部固定安装有卡块，所述横杆的右侧固定安装有壳体，所述壳体的顶部穿插设置有推杆，所述横杆的顶部固定安装有提手，所述提手的表面套设有胶皮套。

所述推杆的两侧且位于壳体的内部均固定安装有弹簧杆，所述弹簧杆的顶部与壳体内腔的顶部固定连接，所述壳体内腔的顶部且位于推杆的左侧固定安装有支撑杆，所述支撑杆的底部通过转轴活动连接有连杆，所述连杆的底部固定安装有限位块，所述连杆的顶部固定安装有弹簧，所述弹簧的顶部与壳体内腔的顶部固定连接，所述壳体内腔的底部固定安装有支撑块，所述支撑块的顶部与卡杆的底部接触。

优选的，所述底座底部的两侧均固定安装有防滑板，所述防滑板上开设有防滑纹。

优选的，所述支杆上且位于两个支杆相离的一侧均固定安装有凸起块。

优选的，所述凸起块的数量为六个，且六个凸起块均匀分布于两个支杆相离的一侧。

优选的，所述支杆上且位于两个支杆相对的一侧均固定安装有杆体，且两个杆体之间通过警示牌固定连接。

优选的，所述警示牌的顶部固定安装有竖杆，所述竖杆的顶部与横杆的底部固定连接。

（三）有益效果

本实用新型提供了一种便于组合的建筑施工安全防护栏。具备以下有益效果：

1、该便于组合的建筑施工安全防护栏，通过对壳体的改良，在推杆、弹簧杆、支撑杆、连杆、限位块、弹簧、支撑块和防滑板的作用下，达到了方便对卡杆进行卡接组合的效果，从而方便了使用者使用，同时也提高了建筑施工安全防护栏的使用效率。

2、该便于组合的建筑施工安全防护栏，通过对防滑板、提手和胶皮套的设置，达到了方便对建筑施工安全防护栏进行放置和携带的效果，同时也便于对建筑施工安全防护栏的使用，因此也提高了建筑施工安全防护栏的使用效率。

附图说明

图1为本实用新型结构示意图；

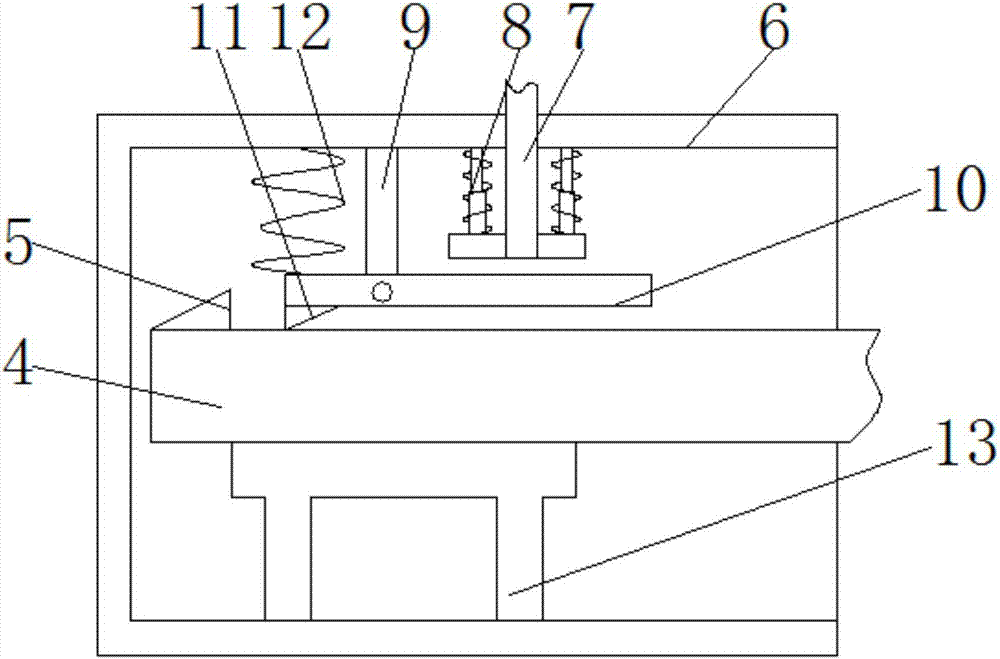

图2为本实用新型壳体的结构示意图。

图中：1底座、2支杆、3横杆、4卡杆、5卡块、6壳体、7推杆、8弹簧杆、9支撑杆、10连杆、11限位块、12弹簧、13支撑块、14防滑板、15凸起块、16杆体、17警示牌、18竖杆、19提手、20胶皮套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种便于组合的建筑施工安全防护栏，如图1-2所示，包括底座1，底座1底部的两侧均固定安装有防滑板14，防滑板14上开设有防滑纹，防滑板14的设置，达到了方便对安全防护栏进行放置的效果，从而方便了使用者的使用，底座1顶部的两侧均固定安装有支杆2，且两个支杆2的顶部通过横杆3固定连接，支杆2上且位于两个支杆2相离的一侧均固定安装有凸起块15，凸起块15的数量为六个，且六个凸起块15均匀分布于两个支杆2相离的一侧，凸起块15的设置，达到了对安全防护栏进行防滑的效果，从而方便了使用者使用，支杆2上且位于两个支杆2相对的一侧均固定安装有杆体16，且两个杆体16之间通过警示牌17固定连接，警示牌17的顶部固定安装有竖杆18，竖杆18的顶部与横杆3的底部固定连接，警示牌17的设置，达到了便于设置警示信息的效果，因此也便于使用者的使用，横杆3的左侧固定安装有卡杆4，卡杆4的顶部固定安装有卡块5，横杆3的右侧固定安装有壳体6，壳体6的顶部穿插设置有推杆7，横杆3的顶部固定安装有提手19，提手19的表面套设有胶皮套20，提手19和胶皮套20的设置，达到了方便对安全防护栏进行携带搬运的效果。

推杆7的两侧且位于壳体6的内部均固定安装有弹簧杆8，弹簧杆8的顶部与壳体6内腔的顶部固定连接，壳体6内腔的顶部且位于推杆7的左侧固定安装有支撑杆9，支撑杆9的底部通过转轴活动连接有连杆10，连杆10的底部固定安装有限位块11，连杆10的顶部固定安装有弹簧12，弹簧12的顶部与壳体6内腔的顶部固定连接，壳体6内腔的底部固定安装有支撑块13，支撑块13的顶部与卡杆4的底部接触。

综上所述，该便于组合的建筑施工安全防护栏，通过对壳体6的改良，在推杆7、弹簧杆8、支撑杆9、连杆10、限位块11、弹簧12、支撑块13和防滑板14的作用下，达到了方便对卡杆4进行卡接组合的效果，从而方便了使用者使用，同时也提高了建筑施工安全防护栏的使用效率。

并且，通过对防滑板14、提手19和胶皮套20的设置，达到了方便对建筑施工安全防护栏进行放置和携带的效果，同时也便于对建筑施工安全防护栏的使用，因此也提高了建筑施工安全防护栏的使用效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
