强化钢筋固定对角装置的制作方法

本实用新型有关一种强化钢筋固定对角装置，特别是使用在钢筋交叠部位以固定钢筋的垫撑装置，并能以一体适用不同规格钢筋实用性。

背景技术：

一般建筑是将钢筋绑设搭建出骨架后，配合模板进行空间的间隔再填灌混泥土，完成建筑结构。

然而，以铁丝或是以箍筋捆绑钢筋交错部位对于中间部位钢筋要施以垫块以维持高度，如此做法费时也无法产生较为稳定的固定度。

因此，经由上述的说明，可以得知现有固定钢筋方式仍具有缺点与不足。

技术实现要素：

本实用新型的主要目的是提供一种强化钢筋固定对角装置，以达成建筑产业、成本等多重面向的经济效益。

为达上述目的及功效，本实用新型为一种强化钢筋固定对角装置，用于钢筋架设作业中，钢筋纵横交叠的固定上，该强化钢筋固定对角装置其包括有：一方形壁环，为一长方柱形状结构，且具有一第一容置空间；一中空圆柱，位于该第一容置空间，该中空圆柱经由多个连接体相连于该方形壁环内侧，且具有一第二容置空间，用以提高承载面积以及提高固定钢筋的稳定度；多个浅型承载槽，分别位于方形壁环的两端的两相连面交接上以及中空圆柱上，该浅型承载槽彼此位于相互对角位置，用以固定钢筋；多个深型承载槽，分别位于方形壁环的两端的两相连面交接上以及中空圆柱上，该深型承载槽彼此位于相互对角位置，用以固定钢筋。

本实用新型具有以下优点：

(1)于本实用新型中，通过该方形壁环、中空圆柱，增强对钢筋的承载重量及稳固的固定，且经由多个连接体加强该方形壁环以及中空圆柱的连接以提高承受重量。

(2)此外，通过该强化钢筋固定对角装置的设计，使得钢筋为十字型固定后在踩踏时不移位及脱落且在灌浆时保持定位，提高工程质量、提升施工方的信赖度。

附图说明

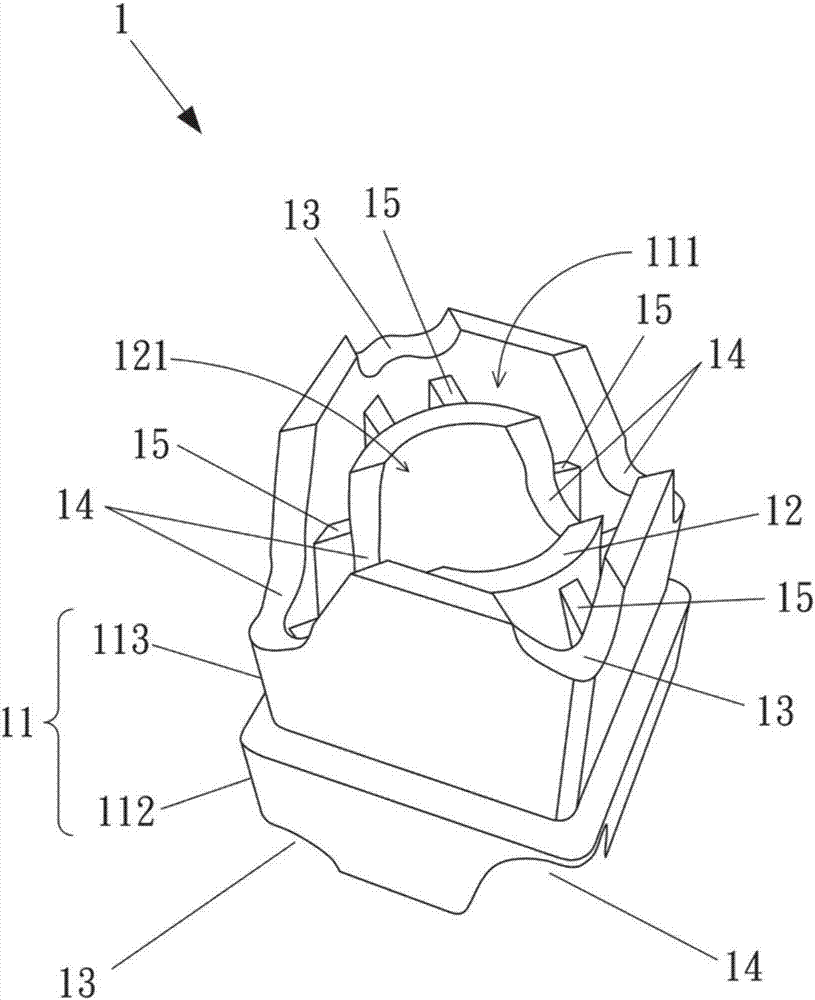

图1为本实用新型的较佳实施例立体图；

图2为本实用新型的较佳实施例另一视角立体图；

图3为本实用新型的较佳实施例使用示意图；

图4为本实用新型的较佳实施例另一使用示意图；

附图标记说明：

强化钢筋固定对角装置 1

方形壁环 11

第一容置空间 111

第一方形壁环 112

第二方形壁环 113

中空圆柱 12

第二容置空间 121

浅型承载槽 13

深型承载槽 14

连接体 15

钢筋 2

具体实施方式

为了能够更清楚地描述本实用新型所提出的强化钢筋固定对角装置，以下将配合图式，详尽说明本实用新型的较佳实施例。

请参阅图1至图4所示，一种强化钢筋固定对角装置1，用于钢筋2架设作业中，钢筋2纵横交叠的固定上，该强化钢筋固定对角装置1其包括有：一方形壁环11，为一长方柱形状结构，且具有一第一容置空间111；一中空圆柱12，位于该第一容置空间111，该中空圆柱12经由多个连接体15相连于该方形壁环11内侧，且具有一第二容置空间121，用以提高承载面积以及提高固定钢筋2的稳定度；多个浅型承载槽13，分别位于该方形壁环11的两端的两相连面的交接上，该浅型承载槽13分别位于该方形壁环11的两端的两相连面的交接上以及中空圆柱12上，且该浅型承载槽13彼此位于相互对角位置，该浅型承载槽13能够承载两种不同规格钢筋2进行固定；多个深型承载槽14，分别位于该方形壁环11的两端的两相连面的交接上以及中空圆柱12上，且该深型承载槽14彼此位于相互对角位置，该深型承载槽14能够承载两种不同规格钢筋2进行固定。

另外，该强化钢筋固定对角装置1，可为一模具成型制作或是具有一第一方形壁环112以及一第二方形壁环113，其中，该第二方形壁环113小于该第一方形壁环112。

如此，经由上述，本实用新型的强化钢筋固定对角装置的组成组件与技术特征已清楚且完整地说明，且可以得知本实用新型具有以下优点：

(1)于本实用新型中，通过该方形壁环11、中空圆柱12增强对钢筋2的承载重量及稳固的固定，且经由多个连接体15加强该方形壁环11以及中空圆柱12的连接以提高承受重量。

(2)此外，通过该强化钢筋固定对角装置1的设计，使得钢筋2为十字型固定后在踩踏时不移位及脱落且在灌浆时保持定位，提高工程质量、提升施工方的信赖度。

必须加以强调的是，上述的详细说明针对本实用新型可行实施例的具体说明，但该实施例并非用以限制本实用新型的专利范围，凡未脱离本实用新型技艺精神所为的等效实施或变更，均应包含于本案的专利范围中。
