一种钢筋混凝土装配式轻质墙板的制作方法

本实用新型涉及一种钢筋混凝土装配式轻质墙板的改进，特别涉及一种结构简单，制造成本低，强度高，湿涨干缩少，墙体空心率高；即增加了墙体的强度，有减轻了墙体的重量；墙板精确度高，适用于各种环境，适用范围广的钢筋混凝土装配式轻质墙板。

背景技术：

当前建筑领域墙板很多采用的是普通轻质墙板，它采用的传统工艺，以材料中加入轻集料，如矿渣、煤灰、秸秆等求“轻”；但是由此造成了墙板强度低，干缩大，耐久性差等不良后果，现有的墙板空心率为34%，增加了墙板的制造成本。

技术实现要素：

本实用新型主要解决的技术问题是提供一种结构简单，制造成本低，强度高，湿涨干缩少，墙体空心率高；即增加了墙体的强度，有减轻了墙体的重量；墙板精确度高，适用于各种环境，适用范围广的钢筋混凝土装配式轻质墙板。

为达到上述目的，本实用新型采用的技术方案是：一种钢筋混凝土装配式轻质墙板，包括：墙体；所述墙体中设有空腔；所述墙体内位于空腔的前方和后方均对称设有钢筋层和钢丝网层；所述钢筋层设置在钢丝网与空腔之间；所述墙体一侧设有榫头，另一侧设有榫眼。

优选的，所述空腔内设有隔音棉。

优选的，所述空腔内设有保温棉。

优选的，所述钢筋层包括：横向钢筋和纵向钢筋；所述横向钢筋和纵向钢筋交织呈钢筋网。

优选的，所述墙体上设有洞口；所述洞口为窗洞或门洞；所述门洞的上端设有过梁板；所述窗洞上端和下端设有过梁板。

优选的，所述墙体内纵向设有多个空腔；所述空腔与空腔之间的间距为30mm。

优选的，所述墙体由普通水泥和砂石组合的混凝土浇制而成。

优选的，所述空腔为方形孔；所述方形孔使墙体的空心率达到55%。

本实用新型的有益效果是：本实用新型所述的一种钢筋混凝土装配式轻质墙板，结构简单，制造成本低，强度高，湿涨干缩少，墙体空心率高；即增加了墙体的强度，有减轻了墙体的重量；墙板精确度高，适用于各种环境，适用范围广。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

附图1为本实用新型所述的一种钢筋混凝土装配式轻质墙板的结构示意图。

附图2为本实用新型所述的一种钢筋混凝土装配式轻质墙板的俯视图。

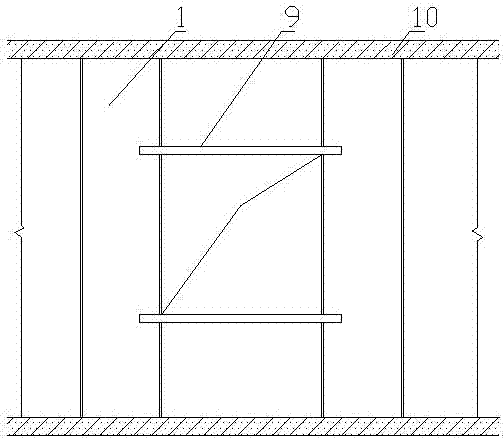

附图3为本实用新型所述的一种钢筋混凝土装配式轻质墙板具有窗洞的结构示意图。

附图4为本实用新型所述的一种钢筋混凝土装配式轻质墙板具有门洞的结构示意图。

其中：1、墙体；2、钢丝网层；3、横向钢筋；4、纵向钢筋；5、填料；6、空腔;7、榫头；8、榫眼；9、过梁板；10、水泥砂浆。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1至图4，本实用新型包括：

为解决上述技术问题，本实用新型采用的一个技术方案是一种钢筋混凝土装配式轻质墙板，包括：墙体；所述墙体1由普通水泥和砂石以1:3的比例混合的混凝土浇制而成；所述墙体1中设有空腔6；所述空腔6为方形孔；所述方形孔使墙体1的空心率达到55%；所述墙体1内纵向设有多个空腔6；所述空腔6与空腔6之间的间距为30mm；所述墙体1内位于空腔6的前方和后方均对称设有钢筋层和钢丝网层2，使得墙体1抗弯性承载性能强；所述钢筋层设置在钢丝网与空腔6之间；所述钢筋层包括：横向钢筋3和纵向钢筋4；所述横向钢筋3和纵向钢筋4交织呈钢筋网；所述墙体1一侧设有榫头7，另一侧设有榫眼8；所述空腔6内设有隔音棉；所述空腔6内设有保温棉；所述隔音棉和保温棉均为空腔内的填料5；所述墙体上设有洞口；所述洞口为窗洞或门洞；所述门洞的上端设有过梁板9；所述窗洞上端和下端设有过梁板9；所述墙体1通过成组的机械立模振动浇制，使得墙体1美观，尺寸精确，密值好，抗透性好，护筋性好；所述墙体1也可用轻质材料浇制，并且墙体1依旧既轻又牢固；所述墙体1厚度有90mm、120mm、150mm、200mm等尺寸；所述空腔6宽度对应90mm厚的墙体1为50mm，对应120mm厚的墙体1为80mm，对应150mm厚的墙体1为110mm，对应200mm厚的墙体1为160mm。

墙板安装步骤如下:步骤一：检查墙板有无损坏断裂现象；

步骤二：必须将施工现场清理干净，平整无杂渣；

步骤三：墙体1用红外线测量仪正确定位，上下弹好水平线，垂直度误差不得大于5mm；

步骤四：安装时先将墙板一边上下用固定件定好位作为靠山，固定件用折角膨胀螺丝固定，然后把墙板移到位用吊机扶起平校正，另一边也同样的方式固定或用木榫固定；并且在未固定好之前吊机绳索不能松脱，以确保施工安全；

步骤五：墙板榫眼8内涂上少量水泥砂浆10，使得一块墙板的榫头7与另一块墙板的榫眼8紧密配合；装好后的墙板上下以及拼接缝隙用水泥砂浆10密好缝，使得墙体1平整，整体性好；

步骤六：水平管线走地平，待落地埋入后，垂直管线把适用长度先关两头装好弯头，从上接线盒的方孔插入墙板的空腔6内与地下的水平管线用弯头或三通接头接通，并且接线盒用胶水固定；

步骤七：水平水管走地平，待落地埋入后，垂直管安装在墙板空腔6内，拿适用长度的水管两头装好弯头，上部墙板开孔后，将水管插入空腔6内，水管下端用弯头或三通接头与水平水管接通，水管上端安装水龙头或其他；另外，落水管也走地下任意选择排放处，水管安装好后用水泥砂浆10固定粉好；

步骤八：墙板在安装过程中如遇尺寸不符，可任意切割或定制，以保证按图施工；

步骤九：如需增强保温和隔音效果，可在墙板的空腔6内填充保温或隔音材料；

步骤十：装配好的墙板可直接贴墙砖或涂抹腻子喷涂装饰。

本实用新型的有益效果是：本实用新型所述的一种钢筋混凝土装配式轻质墙板，结构简单，通过设置空腔，降低了墙体制造成本低，强度高，湿涨干缩少，相对于普通轻质墙板大大降低了墙板的吸水率，增加了墙板的质量稳定性和耐久性；墙体空心率高，即增加了墙体的强度，有减轻了墙体的重量；墙板精确度高，安装快捷，适用于各种环境，适用范围广。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并加以实施，并不能以此限制本实用新型的保护范围，凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围内。
