一种新型可分割多尺寸建筑模板的制作方法

本实用新型属于建筑模板技术领域，涉及一种可分割多尺寸的浇筑混凝土墙面用建筑模板。

背景技术：

建筑模板是一种临时性支护结构，按设计要求制作，使混凝土结构、构件按规定的位置、几何尺寸成形，保持其正确位置，并承受建筑模板自重及作用在其上的外部荷载。进行模板工程的目的，是保证混凝土工程质量与施工安全、加快施工进度和降低工程成本。

现浇混凝土结构工程施工用的建筑模板结构，主要由面板、支撑结构和连接件三部分组成。面板是直接接触新浇混凝土的承力板；支撑结构则是支承面板、混凝土和施工荷载的临时结构，保证建筑模板结构牢固地组合，做到不变形、不破坏；连接件是将面板与支撑结构连接成整体的配件。现有技术中的建筑模板使用有很多的不便，安装拆卸困难，再利用效果差，而且生产时需要制作多种模具，且实际使用时并不能适应各种工况。

技术实现要素：

本实用新型提出一种新型可分割多尺寸建筑模板，解决了现有技术中的上述技术问题。

本实用新型的技术方案是这样实现的：

一种新型可分割多尺寸建筑模板，包括

底板，所述底板内部为依次排列的矩形空腔，所述底板一面上设置有至少一个的分割结构，所述分割结构为矩形且其内部为至少一个所述矩形空腔，所述底板此面的两侧、所述分割结构的一侧或两侧均设置有连接结构，所述连接结构上设置有至少一个凸起。

作为进一步的技术方案，还包括设置在所述底板此面的加强结构，所述加强结构为矩形且其内部为至少一个所述矩形空腔，所述加强结构设置在所述分割结构之间，或者设置在所述分割结构与所述连接结构之间。

作为进一步的技术方案，所述连接结构包括相互连接的边一和边二，所述凸起设置在所述边一上，所述边二靠近所述分割结构或者与所述底板的两侧平齐。

作为进一步的技术方案，所述边一和边二之间为所述矩形空腔。

作为进一步的技术方案，所述矩形空腔包括用于减轻质量结构加强的第一空腔以及用于减轻质量结构加强的同时用来分割的分割空腔，

所述底板中，若干个所述第一空腔之间为一个所述分割空腔，

所述分割结构中，均为所述分割空腔，且与所述底板中的分割空腔对齐，

所述连接结构中，均为第一空腔。

本实用新型使用原理及有益效果为：

本实用新型中，建筑模板为塑料材质或者其他高分子材料，建筑模板的底板上面设置有分割结构可以很方便的对建筑模板进行分割，从而变换出多种规格，建筑模板整体为300mm的建筑模板，可以方便的切出200mm、180mm、100mm的建筑模板，建筑模板整体为250mm的建筑模板，可以方便的切出150mm的建筑模板，因而可以很好的满足各种状况及尺寸的需求，生产时只需少量的模具生产出的产品便能够实现多规格的应用。

本实用新型中，底板两侧、分割结构的一侧或两侧均设置有连接结构，连接结构上设置有至少一个凸起，在使用时，连接结构可以很方便的将不同用模板之间通过连接件卡住两个模板上的凸起实现连接，特殊设计的连接件已另申请专利，因此本实用新型还具有连接方便，简单实用，便于重复安装拆卸的优点。

本实用新型中，底板上还设置有加强结构，加强结构可以很好的提高建筑模板的结构稳定性和强度，同时连接结构包括相互连接的边一和边二，此些设计均将建筑模板的整体强度提高到了一个较高的水平，在使用过程中，与原有模板相比具有明显的优势。

本实用新型中，底板内部为依次排列的矩形空腔，矩形空腔包括用于减轻质量结构加强的第一空腔以及用于减轻质量结构加强的同时用来分割的分割空腔，因此整体稳定性和强度得到了很好的保证，同时底板中的分割空腔和分割结构中的分割空腔能够让施工人员很方便的进行切割，分割结构上以及底板上可以设置分隔指示线和分隔尺寸标注，从而使施工人员不仅切割简单方便，而且不会切错，因此本实用新型相比现有产品具有很明显的优势。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

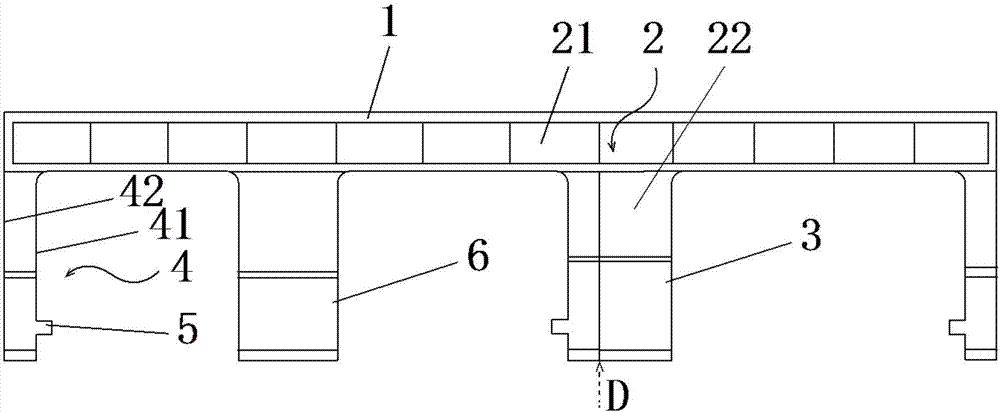

图1为本实用新型一实施例结构示意图；

图2为本实用新型又一实施例结构示意图；

图中：1-底板，2-矩形空腔，21-第一空腔，22-分割空腔，3-分割结构，4-连接结构，41-边一，42-边二，5-凸起，6-加强结构。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1～图2所示，本实用新型提出的一种新型可分割多尺寸建筑模板，包括

底板1，底板1内部为依次排列的矩形空腔2，底板1一面上设置有至少一个的分割结构3，分割结构3为矩形且其内部为至少一个矩形空腔2，底板1此面的两侧、分割结构3的一侧或两侧均设置有连接结构4，连接结构4上设置有至少一个凸起5。

本实用新型中，建筑模板为塑料材质或者其他高分子材料，建筑模板的底板1上面设置有分割结构3可以很方便的对建筑模板进行分割，从而变换出多种规格，如图1的建筑模板整体为300mm的建筑模板，从图中A处切割可以得到200mm的建筑模板，从图中B处切割可以得到180mm的建筑模板，图中C处切割可以得到100mm的建筑模板，如图2建筑模板整体为250mm的建筑模板，从图中A处切割可以得到150mm的建筑模板，根据实际调研此些尺寸为最常用尺寸，因而可以很好的满足各种状况及尺寸的需求，生产时只需少量的模具生产出的产品便能够实现多规格的应用。

本实用新型中，底板1两侧、分割结构3的一侧或两侧均设置有连接结构4，连接结构4上设置有至少一个凸起5，在使用时，连接结构4可以很方便的将不同用模板之间通过连接件卡住两个模板上的凸起5实现连接，特殊设计的连接件已另申请专利，因此本实用新型还具有连接方便，简单实用，便于重复安装拆卸的优点。

进一步，还包括设置在底板1此面的加强结构6，加强结构6为矩形且其内部为至少一个矩形空腔2，加强结构6设置在分割结构3之间，或者设置在分割结构3与连接结构4之间。

进一步，连接结构4包括相互连接的边一41和边二42，凸起5设置在边一41上，边二42靠近分割结构3或者与底板1的两侧平齐。

进一步，边一41和边二42之间为矩形空腔2。边一41和边二42的设计方式只是一种优选方案，根据模板尺寸需求，还可以增加边三、边四等更多结构从而使产品质量和适用范围得到进一步保证。

本实用新型中，底板1上还设置有加强结构6，加强结构6可以很好的提高建筑模板的结构稳定性和强度，同时连接结构4包括相互连接的边一41和边二42，此些设计均将建筑模板的整体强度提高到了一个较高的水平，在使用过程中，与原有模板相比具有明显的优势。

进一步，矩形空腔2包括用于减轻质量结构加强的第一空腔21以及用于减轻质量结构加强的同时用来分割的分割空腔22，

底板1中，若干个第一空腔21之间为一个分割空腔22，

分割结构3中，均为分割空腔22，且与底板1中的分割空腔22对齐，

连接结构4中，均为第一空腔21。

本实用新型中，底板1内部为依次排列的矩形空腔2，矩形空腔2包括用于减轻质量结构加强的第一空腔21以及用于减轻质量结构加强的同时用来分割的分割空腔22，因此整体稳定性和强度得到了很好的保证，同时底板1中的分割空腔22和分割结构3中的分割空腔22能够让施工人员很方便的进行切割，分割结构3上以及底板1上可以设置分隔指示线和分隔尺寸标注，从而使施工人员不仅切割简单方便，而且不会切错，因此本实用新型相比现有产品具有很明显的优势。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
