一种建筑保温层紧固设备的制作方法

本实用新型属于建筑生产设备技术领域，具体涉及一种建筑保温层紧固设备。

背景技术：

保温层材料是导热系数小的轻质保温材料，有的同时找坡构成坡度。保温层的厚度依当地气候和对室温的要求而定。随着环境状况的改变，越来越多的建筑中需要增设保温层，以满足环境的需要，特别是室内墙壁上的建筑中，在外墙基体上增设保温层更成为了一种时尚。

保温层材料大都是采用泡沫塑料保温材料，为保证建筑整体质量，保温层的紧固除了使用水泥沙浆将保温层粘贴于外墙基体上外，还需要使用专门的紧固装置将保温层和外墙基体连接于一体。现有的建筑保温层固定设备大都是用钉子固定，但时间久了，钉子会松动，或因为作业过程中的碰撞等作用使固定不可靠，出现松动，对人身造成安全隐患，为增加固定的可靠性，设计一种建筑保温层紧固设备，通过增加弹性体增加摩擦力，增加挡板，防止铁钉移动，使用凸台和小圆柱体，增加水泥砂浆的结合力，增加固定的可靠性。

技术实现要素：

本实用新型的目的在于提供一种建筑保温层紧固设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑保温层紧固设备，包括紧固套,所述紧固套上设有圆盘，所述圆盘上设有凸台和小圆柱体，所述紧固套内设有圆孔，所述圆孔内设有定位块和挡板，所述圆孔内套有铁钉，所述铁钉与紧固套滑动连接，所述紧固套外侧设有加强肋和弹性凸刺，所述弹性凸刺与紧固套固定连接。

优选的，所述紧固套设置为塑料件。

优选的，所述圆盘上设有的凸台将圆盘等分为4份，且所述小圆柱体均匀的分布在圆盘上。

优选的，所述定位块设置在挡板的下方，所述定位块与挡板之间的距离设为1厘米。

优选的，所述弹性凸刺设有3组，所述弹性凸刺上设有凸起的小刺。

优选的，所述铁钉的表面涂有防锈层。

本实用新型的技术效果和优点：该建筑保温层紧固设备，利用专用的气动冲击枪，气动冲击枪带动冲击杆冲击铁钉，使铁钉穿过连接保温层与基体的水泥砂浆层，铁钉的尖端被冲击到基体内，挡板防止铁钉脱离紧固套，定位块防止铁钉冲出紧固套，通过紧固套、圆盘和铁钉将保温层和基体固定在一起，在圆盘的外表面涂一层水泥砂浆，使紧固套和保温层融为一体；本实用新型结构简单、合理，通过增加弹性体增加摩擦力，增加挡板，防止铁钉移动，使用凸台和小圆柱体，增加水泥砂浆的结合力，增加固定的可靠性，实用价值高，值得推广。

附图说明

图1为本实用新型的结构示意图；

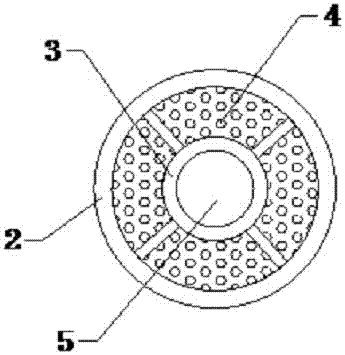

图2为本实用新型圆盘的主视图；

图3为本实用新型实施的结构示意图。

图中：1紧固套、2圆盘、3凸台、4小圆柱体、5圆孔、6定位块、7挡板、8加强肋、9弹性凸刺、10铁钉、11保温层、12水泥砂浆层、13基体、14气动冲击枪、15冲击杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种建筑保温层紧固设备，包括紧固套1,所述紧固套1上设有圆盘2，所述圆盘2上设有凸台3和小圆柱体4，所述紧固套1内设有圆孔5，所述圆孔5内设有定位块6和挡板7，所述圆孔5内套有铁钉10，所述铁钉10与紧固套1滑动连接，所述紧固套1外侧设有加强肋8和弹性凸刺9，所述弹性凸刺9与紧固套1固定连接。

进一步地，所述紧固套1设置为塑料件。

进一步地，所述圆盘2上设有的凸台3将圆盘2等分为4份，且所述小圆柱体4均匀的分布在圆盘2上。

进一步地，所述定位块6设置在挡板7的下方，所述定位块6与挡板7之间的距离设为1厘米。

进一步地，所述弹性凸刺9设有3组，所述弹性凸刺9上设有凸起的小刺。

进一步地，所述铁钉10的表面涂有防锈层。

工作原理：使用时，将保温层紧固设备插入到保温层11中，紧固套1上的弹性凸刺9夹紧在紧固套1和保温层11之间，并通过弹性凸刺9上的小刺增加摩擦，防止紧固套1从保温层11中脱离，铁钉10穿过紧固套11，紧固作业时，利用专用的气动冲击枪14，气动冲击枪14带动冲击杆15冲击铁钉10，使铁钉10穿过连接保温层11与基体13的水泥砂浆层12，铁钉10的尖端被冲击到基体13内，铁钉10的末端穿过挡板7与定位块6接触，铁钉10停留在挡板7和定位块6之间，挡板7的直径大于铁钉10末端的直径，挡板7防止铁钉10脱离紧固套1，定位块6防止铁钉10冲出紧固套1，通过紧固套1、圆盘2和铁钉10将保温层11和基体13固定在一起；在圆盘2的外表面涂一层水泥砂浆，通过凸台3和小圆柱体4的作用，将紧固套1和保温层11融为一体。结构简单、合理，通过增加弹性体增加摩擦力，增加挡板，防止铁钉移动，增加固定的可靠性，实用价值高。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
