用于餐具清洗线体的箱体翻转滑轨组件的制作方法

本发明涉及一种翻转装置，具体说是一种用于餐具清洗线体的箱体翻转滑轨组件。

背景技术：

目前在餐具清洗过程中，需要人工将盛放各种各样餐具的餐具箱送入清洗池，这样不仅浪费人力效率低，人工搬运有时会发生打滑餐具箱掉落的事故，餐具箱一旦不慎掉落就会导致大量的餐具被打碎，还会划伤搬运人员，而且目前采用的清洗池混合清洗使餐具清洗的不够彻底。

为解决以上技术问题，本公司研制了一种成套餐具的清洗线体，清洗线体不仅可以清洗餐具，而且可以用同时清洗餐具箱，餐具箱在经过清洗隧道清洗后，需要将倒扣的餐具箱送出的同时翻转过来，但目前市场上缺少此类装置，因此迫切需要研究一种适用于本公司成套餐具清洗线体的箱体翻转滑轨组件。

技术实现要素：

为解决上述问题，本发明的目的是提供一种用于餐具清洗线体的箱体翻转滑轨组件。

本发明为实现上述目的，用于餐具清洗线体的箱体翻转滑轨组件，包括箱体固定框和箱体翻转滑轨，箱体翻转滑轨的两端分别连接有一个箱体固定框，且箱体翻转滑轨由进料端到出料端翻转180度，箱体固定框由箱体固定板和箱体连接杆组成，四条箱体固定板首尾相连组成一个框架，两个箱体固定板组成的两个框架分别通过多条箱体连接杆连接，箱体翻转滑轨由多条螺旋状的螺旋杆组成，每条螺旋杆的一端与其中一侧箱体固定框的箱体连接杆连接，另一端与另一侧箱体固定框的对侧的箱体连接杆。

作为优选，，箱体翻转滑轨的中间部位设置有四条箱体固定板。

本发明具有以下优点：

1、餐具箱从一端进入，沿箱体翻转滑轨滑动后，从另一端即可翻转滑出，很好的代替了人工翻转，有利于提高餐具箱的翻转效率，而且有利于实现设备的自动化。

2、四条箱体固定板首尾相连组成一个框架，两个箱体固定板组成的两个框架分别通过多条箱体连接杆连接，箱体翻转滑轨由多条螺旋状的螺旋杆组成，箱体固定板组成的框架大小，以及螺旋状的螺旋杆的条数、间隔可根据实际生产设定，便于翻转不同型号大小的餐具箱，以适应市场多样化的需求。

3、本发明结构简单，成本较低，有利于企业节约开支，而且便于更换损坏的部件，设备的维护及保养简单，有利于降低企业的运营成本。

附图说明

现结合附图对本发明做进一步说明。

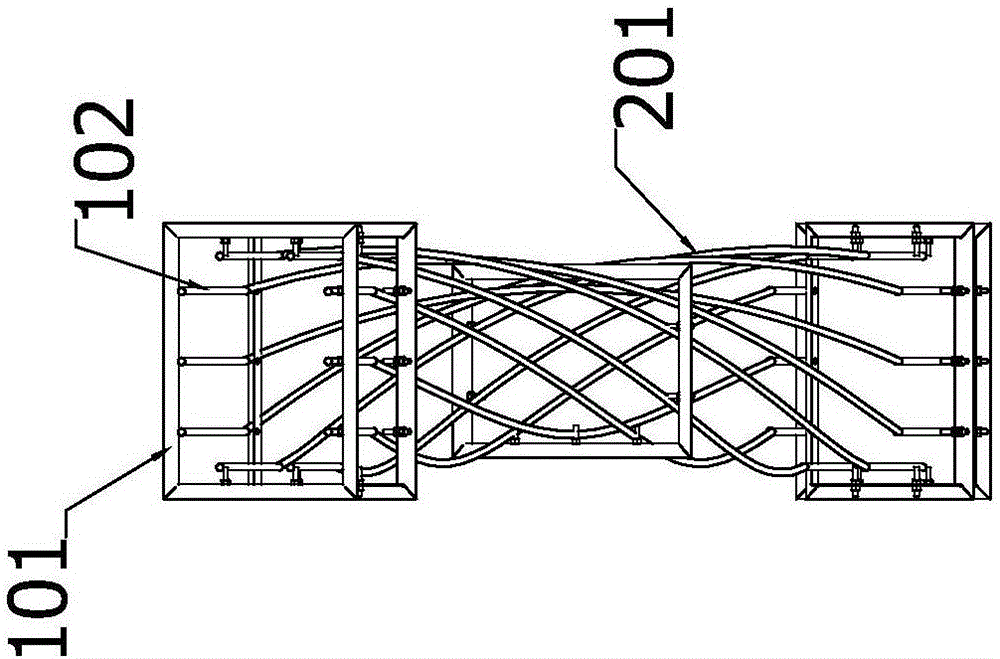

图1为本发明的主视结构示意图。

图2为本发明的左视结构示意图。

图3为本发明的俯视结构示意图。

具体实施方式

如图1-3所示，用于餐具清洗线体的箱体翻转滑轨组件，包括箱体固定框1和箱体翻转滑轨2，箱体翻转滑轨2的两端分别连接有一个箱体固定框1，且箱体翻转滑轨2由进料端到出料端翻转180度，箱体固定框1由箱体固定板101和箱体连接杆102组成，四条箱体固定板101首尾相连组成一个框架，两个箱体固定板101组成的两个框架分别通过多条箱体连接杆102连接，箱体翻转滑轨2由多条螺旋状的螺旋杆201组成，每条螺旋杆201的一端与其中一侧箱体固定框1的箱体连接杆102连接，另一端与另一侧箱体固定框1的对侧的箱体连接杆102，箱体翻转滑轨2的中间部位设置有四条箱体固定板101。

本发明工作原理：餐具箱从进料端，即较高的一端箱体固定框1进入，由于箱体翻转滑轨2由进料端到出料端翻转180度，在箱体翻转滑轨2的作用下，即可使料口处的餐具箱被翻转180度，进而实现了餐具箱的翻转。

以上所述仅为本发明示意性的具体实施方式，并非用以限定本发明的范围。任何本领域的技术人员，在不脱离本发明的构思和原则的前提下所作出的等同变化与修改，均应属于本发明保护的范围。
