一种电池供电的超声波清洗盆的制作方法

本发明涉及超声波清洗，特别是涉及一种电池供电的超声波清洗盆。

背景技术：

现有的超声波清洗器都是用交流电供电。如果用它来清洗头部皮肤，可以将皮肤毛囊的污垢快速清除，具有美容皮肤的效果，但是，由于是交流电供电，不仅存在漏电危险，而且因有杂波干扰，在清洗过程中产生的噪音令人难受，而且有电源线牵制，不便于随意移动使用。因此，尚未见有应用于人体皮肤清洗的超声波清洗盆。

技术实现要素：

本发明所要解决的技术问题是弥补上述现有技术的缺陷，提供一种电池供电的超声波清洗盆。

本发明的技术问题通过以下技术方案予以解决。

这种电池供电的超声波清洗盆，包括设有超声波换能器、升压振荡电路和控制电路板的盆体。

这种电池供电的超声波清洗盆的特点是：

还包括设置在所述盆体内的可充电电池和充电插座；

所述控制电路板包括充电电路。通过可充电电池供电可独立成为超声波清洗器，能脱离电源线牵制而随意移动使用，而可充电电池通过充电电路充电。

本发明的技术问题通过以下进一步的技术方案予以解决。

还包括由电源插头、电源线、输出线、输出插头和外壳组成的设置在所述盆体外的外置电源适配器。

本发明的技术问题通过以下再进一步的技术方案予以解决。

所述控制电路板包括开关控制电路，所述开关控制电路控制可充电电池供电，升压振荡电路工作直接输出给超声波换能器使用的高频高压振荡信号。

所述开关控制电路包括开机按钮和关机按钮。

所述控制电路板还包括定时控制电路，当达到设定的工作时间时，控制电路直接关闭升压振荡电路，停止超声波换能器工作。

所述控制电路板还包括充电检测电路，当有充电输入时，控制电路直接关闭升压振荡电路，停止超声波换能器工作，确保使用安全。

所述可充电电池是锂电池。

所述盆体包括内盆和外壳。

本发明与现有技术相比的有益效果是：

本发明由电池供电产生纯净的高频高压振荡信号，直接驱动超声波换能器工作，有效解决了交流供电引起的漏电和杂波干扰问题，确保安全快速的清洗人体皮肤，因内置可充电电池和充电电路，可不受电源线牵制，便于随意移动使用。本发明可以广泛应用于脸部清洗、牙齿清洗、鼻子清洗和头发清洗。

附图说明

图1是本发明具体实施方式的整体组成外观图；

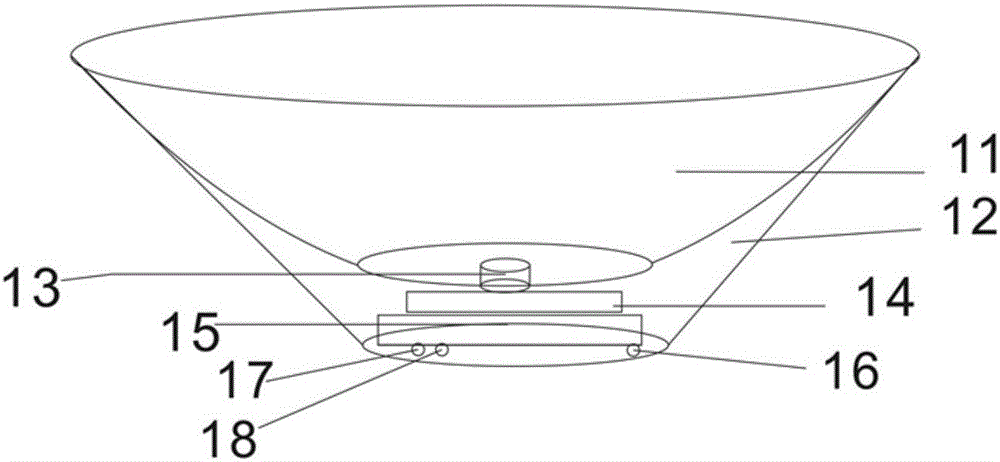

图2是图1的盆体组成图；

图3是图1的外置电源适配器组成图；

图4是本发明具体实施方式的电路组成方框图。

具体实施方式

下面结合具体实施方式并对照附图对本发明进行说明。

一种如图1～4所示的电池供电的超声波清洗盆，包括设有超声波换能器13、升压振荡电路和控制电路板14的盆体1，盆体1包括内盆11和外壳12。控制电路板14包括充电电路。

本具体实施方式还包括设置在盆体1内的12V锂电池15、充电插座16，以及由电源插头23、电源线24、输出线25、输出插头22和外壳21组成的设置在盆体1外的外置电源适配器2。

控制电路板14包括开关控制电路。开关控制电路包括开机按钮17和关机按钮18，由开机按钮17和关机按钮18控制12V锂电池15供电，升压振荡电路工作，直接输出给超声波换能器13使用的高频高压振荡信号。

控制电路板14还包括定时控制电路。当达到设定的工作时间时，开关控制电路直接关闭升压振荡电路，停止超声波换能器工作。

控制电路板14还包括充电检测电路。当有充电输入时，开关控制电路直接关闭升压振荡电路，停止超声波换能器工作，确保使用安全。

以上内容是结合具体的优选实施方式对本发明所作的进一步详细说明，不能认定本发明的具体实施只局限于这些说明。对于本发明所属技术领域的普通技术人员来说，在不脱离本发明构思的前提下做出若干等同替代或明显变型，而且性能或用途相同，都应当视为属于本发明由所提交的权利要求书确定的专利保护范围。
