饮料过滤结构的制作方法

本实用新型有关于一种饮料过滤结构，尤指一种可将咖啡粉或茶叶放置于杯身中，并加入热水(或冷水)进行冲泡，且利用过滤层作为咖啡粉或茶叶的过滤，而达到结构简单、稳固、易于使用以及具有较佳滤泡效果的饮料过滤结构。

背景技术：

目前一般市面上的滤挂式咖啡，由一具透水性和过滤性的袋体(如：不织布)、一设于袋体顶端的撕开部、多数设于袋体中的咖啡粉及分别设于袋体两侧外部的挂耳所构成；当使用时，将袋体的撕开部撕除，使袋体顶端露出开口，再将两挂耳挂设于一杯体的两侧缘，之后于袋体的开口加入热水(或冷水)进行咖啡粉的冲泡。

然，以已用的滤挂式咖啡而言，由于其袋体为软性材质，因此当撕除撕开部时，常会因施力过当而使袋体产生变形或遭受破坏，且由于冲泡时水会由袋体各面(底面及四周面)流出进行过滤，使得水无法与咖啡粉完全进行滤泡，虽可快速冲泡，但实际上的滤泡效果较差，导致冲泡后咖啡的风味不佳。

因此，为改善上述缺失，本案设计人特潜心研究，开发出一种饮料过滤结构，以有效改善已用的缺点。

技术实现要素：

本实用新型的主要目的在于，提供一种可将咖啡粉或茶叶放置于杯身中，并加入热水(或冷水)进行冲泡，且利用过滤层作为咖啡粉或茶叶的过滤，而达到结构简单、稳固、易于使用以及具有较佳滤泡效果的饮料过滤结构。

为达上述的目的，本实用新型系一种饮料过滤结构，其包括一纸杯，该纸杯包含有一杯身、一设于杯身顶端的开口部、至少二设于开口部侧缘的挂耳部、一设于杯身底部的底板，该底板上设置穿孔；至少一过滤层设于该底板的至少一面上且与穿孔对应。

于本实用新型一实施例中，该挂耳部呈卷曲状。

于本实用新型一实施例中，该挂耳部呈平面状。

于本实用新型一实施例中，该挂耳部呈挂钩状。

于本实用新型一实施例中，该过滤层设于底板的顶面。

于本实用新型一实施例中，该过滤层设于底板的底面。

于本实用新型一实施例中，各过滤层分别设于底板的顶面与底面。

于本实用新型上述的各实施例中，该过滤层呈网状，且该过滤层可为聚乳酸(Polylactide,PLA)、聚丙烯(Polypropylene,PP)或聚对苯二甲酸乙二酯(polyethylene terephthalate,PET)的材质。

另外，本实用新型还提供了一种饮料过滤结构，其包括一纸杯，该纸杯包含有一杯身、一设于杯身顶端的第一开口部、至少二设于开口部侧缘的挂耳部，该杯身底部设有第二开口部；至少一过滤层对应设于第二开口部的位置处。

于本实用新型一实施例中，该第一开口部呈圆形，而该第二开口部系呈椭圆形。

于本实用新型一实施例中，该挂耳部呈卷曲状。

于本实用新型一实施例中，该挂耳部呈平面状。

于本实用新型一实施例中，该挂耳部呈挂钩状。

于本实用新型一实施例中，该过滤层设于第二开口部的内缘。

于本实用新型一实施例中，该过滤层设于第二开口部的外缘。

于本实用新型一实施例中，各过滤层分别设于第二开口部的内缘与外缘。

本实用新型可将咖啡粉或茶叶放置于杯身中，并加入热水(或冷水)进行冲泡，且利用过滤层作为咖啡粉或茶叶的过滤，而达到结构简单、稳固、易于使用以及具有较佳滤泡效果的功效。

附图说明

图1，系本实用新型第一实施例的外观示意图。

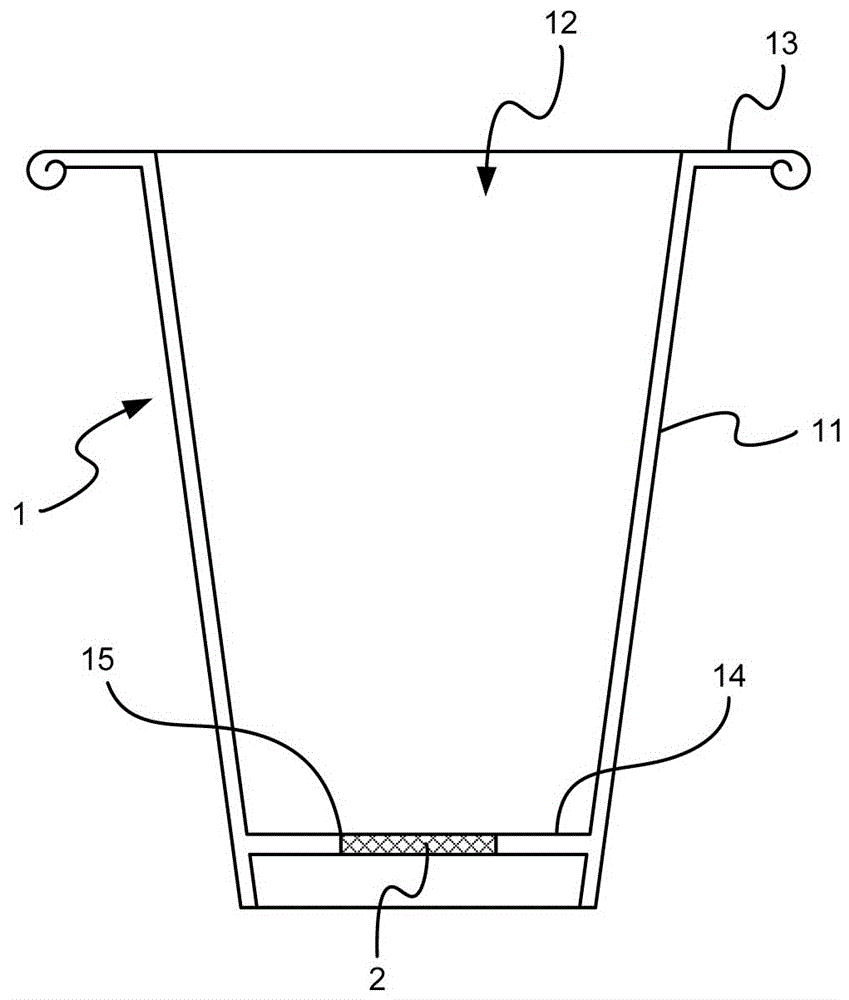

图2，系本实用新型第一实施例的剖面状态示意图。

图3，系本实用新型第二实施例的剖面状态示意图。

图4，系本实用新型第三实施例的剖面状态示意图。

图5，系本实用新型第四实施例的剖面状态示意图。

图6，系本实用新型第五实施例的剖面状态示意图。

图7，系本实用新型第六实施例的外观示意图。

图8，系本实用新型第六实施例的剖面状态示意图。

图9，系本实用新型第七实施例的剖面状态示意图。

图10，系本实用新型第八实施例的剖面状态示意图。

组件标号对照：

纸杯1；

杯身11；

开口部12；

挂耳部13、13a、13b；

底板14；

穿孔15；

过滤层2、2a、2b；

纸杯3；

杯身31；

第一开口部32；

挂耳部33；

第二开口部34；

过滤层4、4a。

具体实施方式

请参阅图1及图2所示，分别为本实用新型第一实施例的外观示意图及本实用新型第一实施例的剖面状态示意图。如图所示：本实用新型系一种饮料过滤结构，其至少包含有一纸杯1以及至少一过滤层2所构成。

上述所提的纸杯1包含有一杯身11、一设于杯身11顶端的开口部12、至少二设于开口部12外缘的挂耳部13、一设于杯身11底部的底板14、及一设于底板14上的穿孔15，其中该挂耳部13呈卷曲状。

该过滤层2设于底板14的至少一面上且与穿孔15对应，本实施例中该过滤层2设于底板14的顶面，而该过滤层2呈网状，另该过滤层2可为聚乳酸(Polylactide,PLA)、聚丙烯(Polypropylene,PP)或聚对苯二甲酸乙二酯(polyethylene terephthalate,PET)的材质。如是，藉由上述结构构成一全新的饮料过滤结构。

当本实用新型于使用时，可将纸杯1设置于一外杯中(图未示)，并以 纸杯1的挂耳部13跨设于于外杯的周缘，使纸杯1与外杯间保持一适当的间距，可将咖啡粉或茶叶由开口部12放置于杯身11中，并于由开口部12于杯身11中加入热水(或冷水)进行冲泡，且利用过滤层2作为咖啡粉或茶叶的过滤，而使热水(或冷水)缓慢由过滤层2流至外杯中，进而达到结构简单、稳固、易于使用以及具有较佳的滤泡效果。

请参阅图3及图4所示，分别为本实用新型第二实施例的剖面状态示意图及本实用新型第三实施例的剖面状态示意图。如图所示：本实用新型除上述第一实施例所提结构型态之外，亦可为本第二实施例或第三实施例的结构型态，而其所不同之处在于，该挂耳部13a、13b可呈平面状或挂钩状；藉以使本实用新型能更符合实际使用所需。

请参阅图5及图6所示，分别为本实用新型第四实施例的剖面状态示意图及本实用新型第五实施例的剖面状态示意图。如图所示：本实用新型除上述第一、第二及第三实施例所提结构型态之外，亦可为本第四实施例或第五实施例的结构型态，而其所不同之处在于，可将该过滤层2a设于底板14的底面，或是将过滤层2a、2b分别设于底板14的顶面与底面；藉以使本实用新型能更符合实际使用所需。

请参阅图7及图8所示，分别为本实用新型第六实施例的外观示意图及本实用新型第六实施例的剖面状态示意图。如图所示：本实用新型除上述第一、第二、第三、第四实及第五实施例所提结构型态之外，亦可为本第六实施例的结构型态，而其所不同之处在于：

该纸杯3包含有一杯身31、一设于杯身31顶端的第一开口部32、至少二设于第一开口部32外缘的挂耳部33、一设于杯身31底部的第二开口部34；其中该第一开口部32呈圆形，而该第二开口部34呈椭圆形，且该挂耳部呈卷曲状、平面状或挂钩状(本案以卷曲状为实施例)；并于该第二开口部34的内缘处对应设有一过滤层4，而该过滤层4呈网状且可为聚乳酸(Polylactide,PLA)、聚丙烯(Polypropylene,PP)或聚对苯二甲酸乙二酯(polyethylene terephthalate,PET)的材质。

当使用时，可将纸杯3设置于一外杯中(图未示)，并以纸杯3的挂耳部33跨设于外杯的周缘，使纸杯3与外杯间保持一适当的间距，可将咖啡粉或茶叶由第一开口部32放置于杯身31中，并由第一开口部32于杯身31中加入热水(或冷水)进行冲泡，且利用过滤层4作为咖啡粉或茶叶的 过滤，而使热水(或冷水)缓慢由过滤层4流至外杯中，进而达到结构简单、稳固、易于使用以及具有较佳的滤泡效果。

请参阅图9及图10所示，分别为本实用新型第七实施例的剖面状态示意图及本实用新型第八实施例的剖面状态示意图。如图所示：本实用新型除上述第一、第二、第三、第四、第五及第六实施例所提结构型态之外，亦可为本第七实施例或第八的结构型态，而其所不同之处在于，该过滤层4a可设于第二开口部34的外缘，或是于第二开口部34的内缘与外缘分别设置有一过滤层4、4a；藉以使本实用新型能更符合实际使用所需。

综上所述，本实用新型饮料过滤结构可有效改善已用的种种缺点，可将咖啡粉或茶叶放置于杯身中，并加入热水(或冷水)进行冲泡，且利用过滤层作为咖啡粉或茶叶的过滤，而达到结构简单、稳固、易于使用以及具有较佳的滤泡效果；进而使本实用新型的产生能更进步、更实用、更符合使用者所须，确已符合实用新型专利申请要件，爰依法提出专利申请。

但以上所述，仅为本实用新型的较佳实施例而已，当不能以此限定本实用新型实施的范围；故，凡依本实用新型权利要求书及实用新型说明书内容所作的简单的等效变化与修饰，皆应仍属本实用新型专利涵盖的范围内。
