双面烤盘手柄的制作方法

本实用新型属于生活用品技术领域，涉及一种炊具手柄，特别是一种双面烤盘手柄。

背景技术：

目前现有技术的双面烤盘的上、下手柄均采用磁铁的磁吸方式固定，磁吸的连接方式就是在双面烤盘的上、下手柄上分别设置有两块异性相吸的磁铁，通过这样的方式极易让上、下手柄因为吸力而限定位置，但这样的结构受到外力影响极不稳定，容易错开；同时长期使用磁性会降低，使用效果不佳，并且制造成本也较较高。

技术实现要素：

对现有技术中的问题，本实用新型提供一种连接牢固、密封严密、寿命更长的双面烤盘手柄。

为完成上述目的，本实用新型的技术方案是：一种双面烤盘手柄，包括上烤盘、下烤盘、第一手柄本体、第二手柄本体、第一连接件、第二连接件、弹性部件、推块、挡块，所述上烤盘与下烤盘转动配合，所述第一手柄本体通过第一连接件与上烤盘连接，所述第二手柄本体通过第二连接件与下烤盘连接，所述第一手柄本体上设有推块，所述推块与第一手柄本体，所述弹性部件的一端与第一手柄本体相连，另一端与推块相连，所述推块的底部设有挡块，所述挡块与第二手柄本体卡接；所述挡块与推块为可拆式结构；所述的可拆式结构是指还包括螺钉，所述推块与挡块通过螺钉螺接；所述弹性部件与推块相连是 指弹性部件与推块卡接。

作为优选，所述卡接是指所述第二手柄本体设有卡槽。

作为优选，所述卡接是指所述第二手柄本体设有倒扣。

根据上述方案可以看出本实用新型具有如下优点：本实用新型采用的通过螺钉穿过挡块与第一手柄本体上的推块连接，同时通过弹性部件的作用推动推块向外顶，从而保证在无人操作时第一手柄本体与第二手柄本体之间是锁定的；当需要解除锁定时，推动推块从而使得挡块与第二手柄的卡接状态解除，进而将第一手柄本体与第二手柄本体分离。

这样的设计大大的提高了其手柄连接的牢固性，不会出现松动、断裂且不易损坏，保证正常使用的情况下大大的提高了使用寿命。

附图说明

附图1为本实用新型的双面烤盘手柄的俯视图。

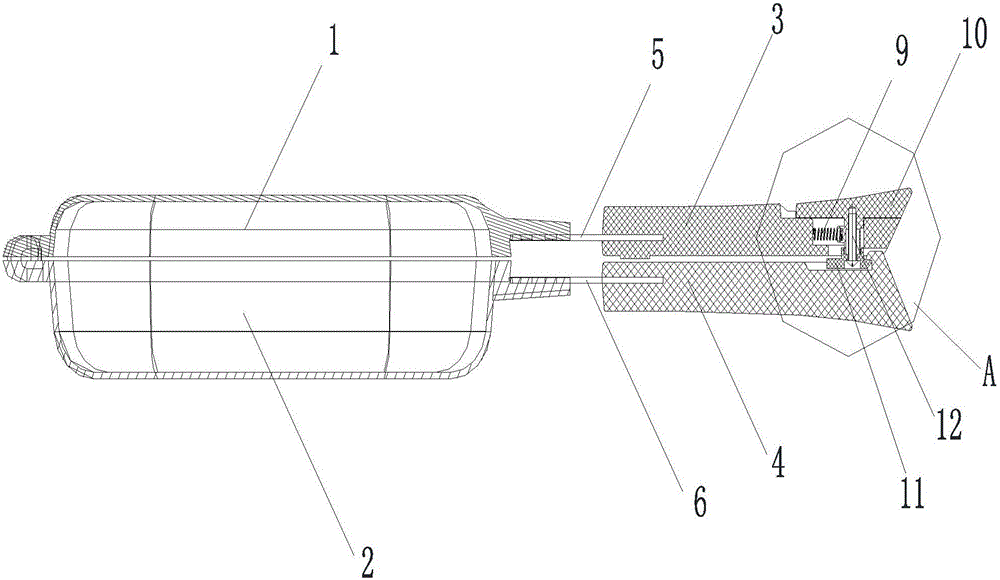

附图2为本实用新型的双面烤盘手柄的剖视。

附图3为本实用新型的双面烤盘手柄的A的局部放大示意图。

附图说明：1、上烤盘，2、下烤盘，3、第一手柄本体，4、第二手柄本体，5、第一连接件，6、第二连接件，9、弹性部件，10、推块，11、挡块，12、螺钉。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明。

一种双面烤盘手柄，包括上烤盘1、下烤盘2、第一手柄本体3、第二手柄本体4、第一连接件5、第二连接件6、弹性部件9、推块 10、挡块11，所述上烤盘1与下烤盘2转动配合，所述第一手柄本体3通过第一连接件5与上烤盘1连接，所述第二手柄本体4通过第二连接件6与下烤盘2连接，所述第一手柄本体3上设有推块10，所述推块10与第一手柄本体3，所述弹性部件9的一端与第一手柄本体3相连，另一端与推块10相连，所述推块10的底部设有挡块11，所述挡块11与第二手柄本体4卡接；所述挡块11与推块10为可拆式结构；所述的可拆式结构是指还包括螺钉12，所述推块10与挡块11通过螺钉12螺接；所述弹性部件9与推块10相连是指弹性部件9与推块10卡接；所述卡接是指所述第二手柄本体4设有卡槽；所述卡接是指所述第二手柄本体4设有倒扣。

本实用新型采用的通过螺钉穿过挡块与第一手柄本体上的推块连接，同时通过弹性部件的作用推动推块向外顶，从而保证在无人操作时第一手柄本体与第二手柄本体之间是锁定的；当需要解除锁定时，推动推块从而使得挡块与第二手柄的卡接状态解除，进而将第一手柄本体与第二手柄本体分离。

这样的设计大大的提高了其手柄连接的牢固性，不会出现松动、断裂且不易损坏，保证正常使用的情况下大大的提高了使用寿命。

可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非受限于本实用新型实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实用新型的保护范围之内。
