一种浴帘杆的制作方法

本实用新型涉及家用设备技术领域，具体是一种浴帘杆。

背景技术：

浴帘杆指的是用来悬挂浴帘的伸缩支撑杆，使用简单，价格便宜，更换方便。一般为内外管结构即一根小管子(内管)伸进一根大管子(外管)里，利用内扣、弹簧或者螺丝来固定住浴帘杆，然后挂上浴帘，是目前蜗居时代的理想用品，解决了空间狭小和水花乱飞的问题。

现有的浴帘杆结构简单，功能单一，往往不具有伸缩的功能，那么一旦更换地方使用，就会出现无法满足新环境要求的情况出现，这种情况出现时就需要重新选购，不仅造成了很大的浪费，还增加了使用的成本。

技术实现要素：

本实用新型的目的在于提供一种浴帘杆，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种浴帘杆，包括吸盘、固定板、弯头和伸缩杆，所述固定板有两个，每个固定板上均开有三个吸盘安装固定孔，吸盘安装在吸盘安装固定孔内，吸盘安装固定孔内侧的固定板上设有三个伸缩杆安装孔；所述伸缩杆包括主体杆和伸长杆，主体杆的一端底部设有底部安装盘，在底部安装盘上开有与固定板上伸缩杆安装孔相适配的安装固定孔，伸长杆自主体杆的另一端伸入到主体杆的内部，伸长杆伸入到主体杆内部的一端上安装有锥形螺纹，锥形螺纹的外部套设有内锁，锥形螺纹的末端设有对内锁进行阻挡的挡块，所述伸长杆的另一端上设有连接头，两个伸长杆的连接头之间通过弯头连接。

作为本实用新型进一步的方案：所述固定板为水晶材质制成。

作为本实用新型进一步的方案：所述吸盘包括旋紧螺帽和吸盘主体。

作为本实用新型进一步的方案：所述伸缩杆与固定板之间通过螺丝连接。

与现有技术相比，本实用新型通过设置内锁，使伸长杆能够在主体杆的内部进行伸缩，进而使伸缩杆的长度能够进行调节，使浴帘杆具备了伸缩的功能，避免了因为更换地方而造成的浴帘杆的长度无法适应新环境的窘境，既实现了浴帘杆的延续利用，又节约了使用成本。

附图说明

图1为浴帘杆中吸盘的结构示意图。

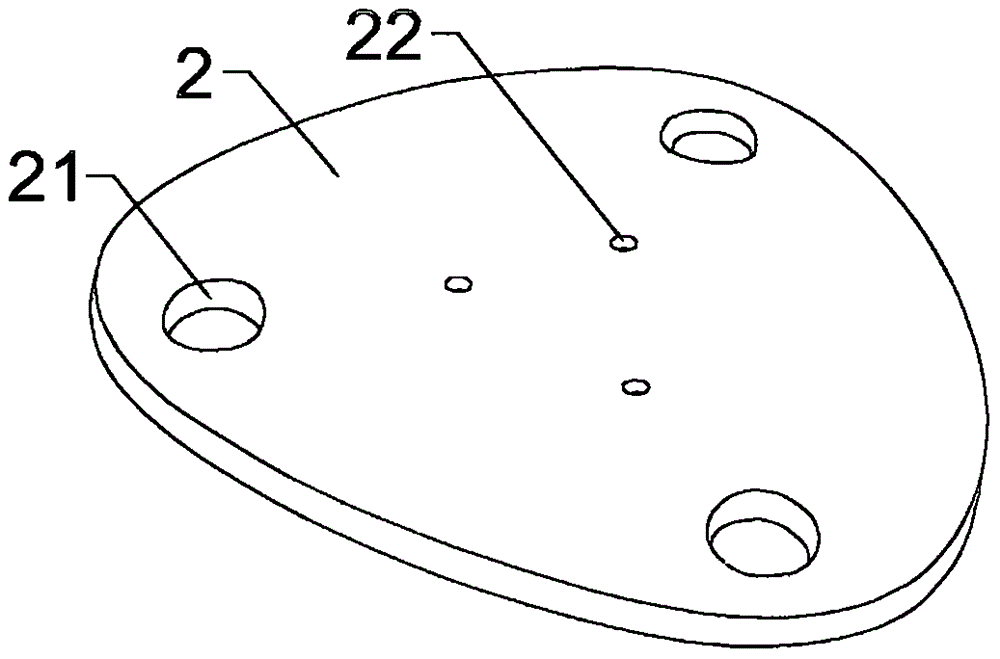

图2为浴帘杆中固定板的结构示意图。

图3为浴帘杆中吸盘与固定板组合的结构示意图。

图4为浴帘杆中弯头的结构示意图。

图5为浴帘杆中伸缩杆的结构示意图。

图6为浴帘杆中内锁膨胀前的结构示意图。

图7为浴帘杆中内所膨胀后的结构示意图。

图8为浴帘杆中连接头的结构示意图。

图中：1-吸盘、11-旋紧螺帽、12-吸盘主体、2-固定板、21-吸盘安装固定孔、22-伸缩杆安装孔、3-弯头、4-伸缩杆、41-主体杆、42-伸长杆、43-底部安装盘、44-安装固定孔、45-连接头、46-锥形螺纹、47-挡块、48-内锁。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～8，本实用新型实施例中，一种浴帘杆，包括吸盘1、固定板2、弯头3和伸缩杆4，所述固定板2有两个，固定板2为水晶材质制成，每个固定板2上均开有三个吸盘安装固定孔21，吸盘1安装在吸盘安装固定孔21内，吸盘安装固定孔21内侧的固定板2上设有三个伸缩杆安装孔22；所述伸缩杆4包括主体杆41和伸长杆42，主体杆41的一端底部设有底部安装盘43，在底部安装盘43上开有与固定板2上伸缩杆安装孔22相适配的安装固定孔44，伸长杆42自主体杆41的另一端伸入到主体杆41的内部，伸长杆42伸入到主体杆41内部的一端上安装有锥形螺纹46，锥形螺纹46的外部套设有内锁48，锥形螺纹46的末端设有对内锁48进行阻挡的挡块47，避免内锁48脱落，所述伸长杆42的另一端上设有连接头45，两个伸长杆42的连接头45之间通过弯头3连接，吸盘1包括旋紧螺帽11和吸盘主体12，所述所述伸缩杆4与固定板2之间通过螺丝连接。

在使用时，先将吸盘1与固定板2安装在一起，然后通过底部安装盘43将伸缩杆4安装在固定板2上，通过前后拉动伸长杆能够调节长短，通过旋转伸长杆42能够改变内锁48位于锥形螺纹46上的位置，当内锁48位于锥形螺纹46的末端时，内锁48外径小于主体杆41的内径，此时，伸长杆42能够在主体杆41的内部随意移动，当内锁48被旋转到位于锥形螺纹46的始端时，由于内锁48被撑开，此时内锁48的外部顶紧在主体杆41的内部，使伸长杆42与主体杆41之间的位置固定，使整个伸缩杆4的长度固定，实现对伸缩杆4长度的调节，伸缩杆4的长度固定之后，通过弯头3将两个伸缩杆4连接到一起，使整个浴帘杆形成一个整体。

本实用新型通过设置内锁，使伸长杆能够在主体杆的内部进行伸缩，进而使伸缩杆的长度能够进行调节，使浴帘杆具备了伸缩的功能，避免了因为更换地方而造成的浴帘杆的长度无法适应新环境的窘境，既实现了浴帘杆的延续利用，又节约了使用成本。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
