静音型发电机组的隔音门的制作方法

本实用新型涉及发电机组隔音技术领域，具体涉及静音型发电机组的隔音门。

背景技术：

众所周知，噪音对人的危害是相当严重的，会造成人的注意力不集中，心情烦躁，易疲劳，反应迟钝，工作质量下降等，严重者还可致耳聋等身体病变，甚至引起事故。一般柴油发电机组的噪音在80DB以上，根据燃机发电机组的工作原理，其噪声的产生非常复杂，对人体的危害也很大。因此，如何降低发电机组的噪音，是发电机组设计上的难题。降低发电机组生产的噪音行之有效的方法就是使用静音箱对噪音进行阻隔，在静音箱上需要开设隔音门，使得可以方便地观察静音箱内部的发电机组情况。但目前的隔音门隔音效果扔不理想，仍有一部分噪音由隔音门处传出，造成噪音污染。

技术实现要素：

基于此，本实用新型提供一种具有很强的隔音、降噪效果的静音型发电机组的隔音门。

为了实现本实用新型的目的，本实用新型采用以下技术方案：

一种静音型发电机组的隔音门，包括斜面隔音门板、门板、斜面门框以及消音孔板，所述斜面隔音门板的背面呈开口设置且内部中空，所述斜面隔音门板的背面尺寸大于斜面隔音门板的的正面尺寸，使所述斜面隔音门板的四个侧面均具有斜面部；所述门板扣合连接于所述斜面隔音门板的背面，形成斜面门本体，所述门板与所述斜面隔音门板之间形成隔音腔，所述隔音腔内填充有隔音棉；所述斜面门框与所述斜面隔音门板形状相同且背面与正面均开口设置，所述斜面门框套设于所述斜面门本体上；所述消音孔板安装于所述斜面门框的正面处，且与所述斜面隔音门板连接。

在其中一些实施例中，所述斜面隔音门板的正面设有一加强筋，所述消音孔板通过所述加强筋与所述斜面隔音门板连接。

在其中一些实施例中，所述斜面门框的背面设有凸缘。

在其中一些实施例中，所述门板的侧边靠近所述斜面部的边缘处设有第一密封胶条。

在其中一些实施例中，所述斜面隔音门板的正面的侧边处设有第二密封胶条。

本实用新型所述静音型发电机组的隔音门，包括斜面隔音门板、门板、斜面门框以及消音孔板，斜面隔音门板上具有斜面部，其与门板扣合连接，之间设置隔音棉，斜面部可以让噪音不能直接穿透隔音门，而是有足够多的重叠部分，阻挡了很大一部分噪音通过隔音门传出外部，隔音棉的设置可以吸收一部分噪音，进一步减小噪音；消音孔板安装于所述斜面门框的正面处，对消音效果进行补充。

附图说明

图1是本实用新型一较佳实施例所述静音型发电机组的隔音门的正面结构示意图；

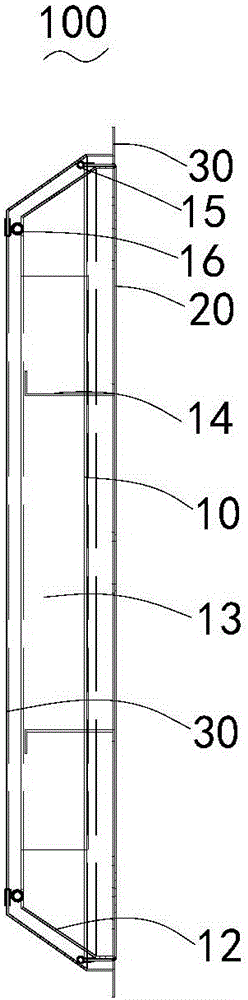

图2是本图1所述静音型发电机组的隔音门的侧面结构示意图，其中用虚线示出了内部结构；

图3是本图1所述静音型发电机组的隔音门的斜面门本体的侧面结构示意图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元 件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。

实施例一

请参照图1至图3，本实用新型所述的静音型发电机组的隔音门100，包括斜面隔音门板10、门板20、斜面门框30以及消音孔板40，斜面隔音门板10与门板20扣合连接，形成斜面门本体50，斜面门框30套设于斜面门本体50上，消音孔板40设于斜面门框30正面并与斜面门框30的正面连接。

斜面隔音门板10具有正面、背面以及侧面，斜面隔音门板10的背面呈开口设置且内部中空，斜面隔音门板10的背面尺寸大于与其相对斜面隔音门板10的正面尺寸，使得斜面隔音门板10的四个侧面均具有斜面部12。门板20扣合连接于斜面隔音门板10的背面，形成斜面门本体50，在本实施例中，扣合方式为:门板20套在斜面隔音门板10上，且尺寸刚好扣住斜面隔音门板10。门板20为实心的板，在门板20与斜面隔音门板10之间形成隔音腔13，隔音腔13内填充有隔音棉。隔音棉的设置可以吸收一部分噪音，减小传至隔音门100处的噪音。

斜面门框30与斜面隔音门板10形状相同，斜面门框30具有背面与正面，斜面门框30的背面与正面均开口设置，斜面门框30套设于斜面门本体50上，将斜面隔音门板10与门板20进行加固。消音孔板40安装于斜面门框30的正面处，且与斜面隔音门板10连接，消音孔板40的尺寸刚好填充斜面门框30的正面开口。具体的连接方式是：斜面隔音门板10的正面设有一加强筋14，消音孔板40通过加强筋14与斜面隔音门板10连接。斜面门框30的背面设有凸缘31，使得该隔音门100能更方便地与静音箱连接，起到更好的隔音效果。

所述静音型发电机组的隔音门，斜面隔音门板与门板扣合连接，之间设置隔音棉，斜面部可以让噪音不能直接穿透隔音门，而是有足够多的重叠部分，阻挡了很大一部分噪音通过隔音门传出外部，隔音棉的设置可以吸收一部分噪 音，进一步减小噪音；消音孔板安装于所述斜面门框的正面处，对消音效果进行补充。

门板20的侧边靠近斜面部12的四个边缘处均设有第一密封胶条15，第一密封胶条15的设置使得斜面隔音门板10与门板20之间连接更紧密，减少隔音腔13的缝隙，加强隔音效果。

斜面隔音门板10的正面的侧边处设有第二密封胶条16，使得消音孔板40与斜面隔音门板10之间连接更紧密，减少消音孔板40与斜面隔音门板10之间的缝隙，加强隔音效果。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
