便携式多功能购物推车的制作方法

本实用新型涉及日常用品领域，尤其涉及一种便携式多功能购物推车。

背景技术：

购物推车是人们生活中常用的产品，其可用于购物和搬运货物等，随着人们生活水平的不断提高，对购物车的便捷性和功能性的要求也越来越高，现有技术的购物推车一般通过人手推动的作用使购物车在地面上行走，其结构一般是两轮一杆的结构，且手持的部分角度不可调节，故在推动的过程中较为费力，且现有的购物车一般只能搬运货物，功能性较差。

技术实现要素：

为了解决上述问题，本实用新型提供了一种便携式多功能购物推车，其目的是提高购物车的便捷性和功能性，且在搬运货物的过程中较为省力。

为了实现上述目的，本实用新型提供以下技术方案：

一种便携式多功能购物推车，包括：三角架、支撑杆、可伸缩竖杆、可伸缩横杆、把手、三个万向轮和多个挂钩，三角架底部的每个角点处设有一万向轮，支撑杆的底部与三角架固定连接，支撑杆的顶部与可伸缩竖杆的底部活动连接，可伸缩竖杆的顶部与可伸缩横杆的一端活动连接且与可伸缩横杆垂直，可伸缩横杆的另一端与把手球形铰接，多个挂钩与可伸缩竖杆可拆卸式连接。

进一步地，可伸缩横杆上设置有球形凸起，把手上设有球形凹槽，球形凸起与球形凹槽相配合。

进一步地，可伸缩竖杆和可伸缩横杆均包括：第一连接杆、第二连接杆和锁定装置，第一连接杆套设于第二连接杆上且可在第二连接杆上滑动，锁定装置设置于第二连接杆上并用于限制第一连接杆与第二连接杆的相对滑动，多个挂钩设置于可伸缩竖杆中的第一连接杆上。

进一步地，锁定装置包括：固定座、弹簧和卡块，固定座设置于第二连接杆上，弹簧的一端与固定座固定连接，弹簧的另一端与卡块固定连接，第一连接杆上设有多个卡口，多个卡口沿第一连接杆的长度方向依次排列，卡块与第一连接杆上的任意一个卡口相配合。

进一步地，支撑杆与可伸缩竖杆铰接，可伸缩竖杆与可伸缩横杆铰接。

进一步地，便携式多功能购物推车还包括：套管，套管的上部与可伸缩竖杆可拆卸式连接，套管的下部与支撑杆可拆卸式连接。

进一步地，便携式多功能购物推车还包括：角钢，角钢分别与可伸缩竖杆和可伸缩横杆可拆卸式连接并保证可伸缩竖杆和可伸缩横杆相互垂直设置。

进一步地，便携式多功能购物推车还包括：撑伞架，撑伞架设置于可伸缩横杆上。

进一步地，便携式多功能购物推车还包括：提手，提手设置于支撑杆上且提手的内侧设有可与人的手指紧密贴合的多个凹陷。

进一步地，所有万向轮上均设有用于防脏的轮盖。

本实用新型提供了一种便携式多功能购物推车，其有益效果在于：通过推车的三角架进行三点支撑，提高了推车的稳定性，且把手可以相对于可伸缩横杆进行多角度调节，从而实现了在推车的时候较为省力，且通过可伸缩竖杆可对推车进行高度调节，通过可伸缩横杆可对推车进行水平调节，从而提高了推车的功能性。

附图说明

图1为本实用新型提供的便携式多功能购物推车的结构示意图；

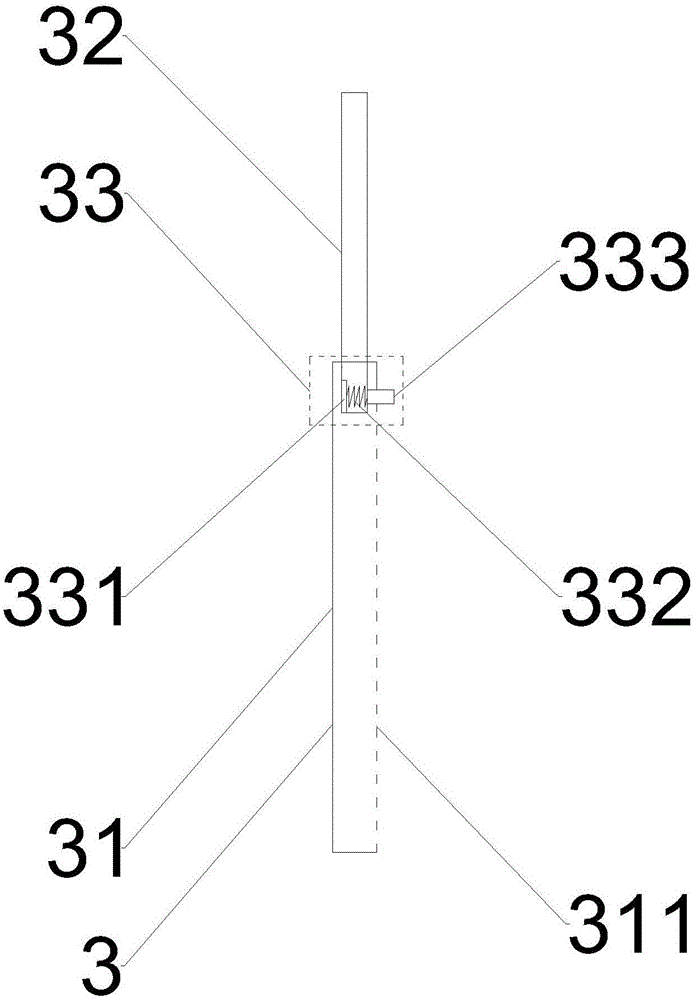

图2为本实用新型提供的便携式多功能购物推车的可伸缩竖杆的结构示意图；

图中：1、三角架；2、支撑杆；3、可伸缩竖杆；4、可伸缩横杆；5、把手；6、万向轮；7、挂钩；31、第一连接杆；32、第二连接杆；33、锁定装置；331、固定座；332、弹簧；333、卡块；311、卡口；8、套管；9、角钢；10、撑伞架；11、提手；12、轮盖。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，本实用新型提供了一种便携式多功能购物推车，包括：三角架1、支撑杆2、可伸缩竖杆3、可伸缩横杆4、把手5、三个万向轮6和多个挂钩7，三角架1底部的每个角点处设有一万向轮6，支撑杆2的底部与三角架1固定连接，支撑杆2的顶部与可伸缩竖杆3的底部活动连接，可伸缩竖杆3的顶部与可伸缩横杆4的一端活动连接且与可伸缩横杆4垂直，可伸缩横杆4的另一端与把手5球形铰接，多个挂钩7与可伸缩竖杆3可拆卸式连接，可伸缩横杆4上设置有球形凸起，把手5上设有球形凹槽，球形凸起与球形凹槽相配合，通过上述结构的设计，使得通过推车的三角架1进行三点支撑，提高了推车的稳定性，且把手5可以相对于可伸缩横杆4进行多角度调节，从而实现了在推车的时候较为省力，且通过可伸缩竖杆3可对推车进行高度调节，通过可伸缩横杆4可对推车进行水平调节，从而提高了推车的功能性，可伸缩横杆4与把手5通过球形凸起和球形凹槽相配合的球形铰接的形式，可以实现把手5相对于可伸缩横杆4的多角度旋转，可以在推车的时候选择最合适的角度，实现省力的目的，挂钩7可用于挂购物袋，在不使用的时候可以将多个挂钩7从可伸缩竖杆3上拆卸下来。

如图2所示，一种较佳的实施方式中，可伸缩竖杆3和可伸缩横杆4均包括：第一连接杆31、第二连接杆32和锁定装置33，第一连接杆31套设于第二连接杆32上且可在第二连接杆32上滑动，锁定装置33设置于第二连接杆32上并用于限制第一连接杆31与第二连接杆32的相对滑动，多个挂钩7设置于可伸缩竖杆3中的第一连接杆31上，锁定装置33包括：固定座331、弹簧332和卡块333，固定座331设置于第二连接杆32上，弹簧332的一端与固定座331固定连接，弹簧332的另一端与卡块333固定连接，第一连接杆31上设有多个卡口311，多个卡口311沿第一连接杆31的长度方向依次排列，卡块333与第一连接杆31上的任意一个卡口311相配合，通过上述结构的设计，实现了可伸缩竖杆3和可伸缩横杆4的长度可调节，从而可以在竖直方向通过可伸缩竖杆3调整高度，在水平方向通过可伸缩横杆4调整水平长度。

一种较佳的实施方式中，支撑杆2与可伸缩竖杆3铰接，可伸缩竖杆3与可伸缩横杆4铰接，同时，上述便携式多功能购物推车还包括：套管8和角钢9，套管8的上部与可伸缩竖杆3可拆卸式连接，套管8的下部与支撑杆2可拆卸式连接，角钢9分别与可伸缩竖杆3和可伸缩横杆4可拆卸式连接并保证可伸缩竖杆3和可伸缩横杆4相互垂直设置，套管8可以将支撑杆2和可伸缩竖杆3固定住，从而保证支撑杆2和可伸缩竖杆3共线，而角钢9可以保证可伸缩竖杆3和可伸缩横杆4垂直，而在推车使用完成后，可以将套管8从支撑杆2和可伸缩竖杆3上拆卸下来，并将角钢9从可伸缩横杆4和可伸缩竖杆3上拆卸下来，由于可伸缩横杆4与可伸缩竖杆3之间、可伸缩竖杆3和支撑杆2之间均采用铰接的方式，故可以将推车折叠起来，从而便于摆放并节约空间，而套管8分别与可伸缩竖杆3和支撑杆2的可拆卸式连接、角钢9分别与可伸缩竖杆3和可伸缩横杆4的可拆卸式连接均可采用螺钉连接，从而便于拆卸，当然，上述实现推车可折叠的结构还可以为其他形式的结构，在此就不一一赘述。

一种较佳的实施方式中，便携式多功能购物推车还包括：撑伞架10，撑伞架10设置于可伸缩横杆4上，在下雨天或者阳光充足的晴天，可以通过将伞安装在撑伞架10上，从而在推车的时候能够实现遮雨或者遮阳，撑伞架10和可伸缩横杆4之间的连接方式可以为可拆卸式连接，在不使用撑伞架10时，可将撑伞架10从可伸缩横杆4上拆卸下来。

一种较佳的实施方式中，便携式多功能购物推车还包括：提手11，提手11设置于支撑杆2上且提手11的内侧设有可与人的手指紧密贴合的多个凹陷，凹陷的数量可以为四个，从而将人手除拇指外的其他四个手指与提手11紧密贴合，在遇到楼梯的时候，可以通过支撑杆2上的提手11将推车提拽起来，从而便于手提推车在楼梯间行走，提手11的结构可以包括：手持部和安装杆，手持部与安装杆固定连接，手持部的内侧设有上述的四个凹陷，安装杆与支撑杆固定连接，当然，安装杆和支撑杆2还可以采用铰接的形式，从而实现提手11可以绕提手11和支撑杆2的铰接处旋转，便于上下楼时推车可以灵活移动。

一种较佳的实施方式中，所有万向轮6上均设有用于防脏的轮盖12，轮盖12可以铰接在万向轮6的中部，在推车正常行走时，将轮盖12拉起，在回到家中时，可将轮盖12放下，防止万向轮6上面的灰尘弄脏地面，为了使轮盖12放下时能够使得推车更加平稳，可在轮盖12的轮缘上设置一个平面，通过平面与地面可以紧密贴合，从而实现了推车摆放在家中不会弄脏地面的同时还能够稳定地放置于地面上。

本实用新型结构简单，制作方便，是一个实用性较强的便携式多功能购物推车。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同替换和改进，均应包含在本实用新型技术方案的保护范围之内。
