新型抽纸的制作方法

本实用新型涉及一种抽纸，属于日常生活用品，尤其涉及一种方便使用的新型抽纸。

背景技术：

抽纸又叫盒抽、纸抽、盒装面巾纸、纸巾抽、抽纸巾等，具有多种结构和形式，通常是将纸巾互相叠放成正方形或长方形状，再用盒体封装，使用时，打开盒体的开口，从开口中抽出一张纸巾就会带出另一张，抽纸因此得名。

生活中使用较多的抽纸，从盒体的形状上可分为由硬纸壳制成的硬抽和采用塑料薄膜制成的软抽两种。硬抽相对较重，且在运输和销售过程中易被挤压导致盒体变形，优点是随着纸巾的不断耗用，能够保持较好的外观；软抽便于装运，且相对成本较低，缺点是，由于纸巾对塑料薄膜具有支撑作用，随着纸巾耗用，盒体外观变形。不论是硬抽还是软抽，它们在使用的过程中还易发生一次会抽取多张，导致浪费，尤其是刚打开开口抽取第一张纸巾时较为困难。

如中国专利(申请号201420040235.9、授权公告日2014年12月10日)公开了一种“抽纸盒”，包括盒体，盒体的内部从上至下依次叠放有多层抽纸，盒体的外部上表面设置有抽纸口，抽纸口上活动设置有拉纸装置，拉纸装置与连接片的一端连接，连接片的另一端经抽纸口伸入于盒体内部并与粘结片连接，粘结片通过胶布条与第一层抽纸的头端粘接。该抽纸盒解决了现有抽纸盒抽取第一张抽纸时费时费力及容易将抽纸撕破的问题，但其通过拉纸装置、连接片、粘接片以及胶布来实现第一张抽纸的拿去，结构较为复杂，会增加抽纸的成本；同时，该实用新型并未解决使用过程中一次会抽取多张纸巾的问题，在软抽的形状保持上也未有涉及。

技术实现要素：

本实用新型提供一种新型抽纸，用于解决现有技术中的问题。

为了实现本实用新型的目的，采用以下技术方案：

新型抽纸，包括盒体、设在盒体内由相互叠放的纸巾构成的抽纸，盒体顶部开有供纸巾抽出的条形口，所述盒体底部设置密封的弹性壳体，抽纸设置在弹性壳体上方，弹性壳体内填充有带压气体，盒体内壁与弹性壳体之间对称设置有多套弹性支撑件，弹性支撑件下部与盒体内壁下部固定连接，弹性支撑件的上部向内折弯活动设置在抽纸与弹性壳体之间。

为进一步实现本实用新型的效果，还可以采用以下技术方案：

所述抽纸下方设有支撑板，弹性支撑件的上部设置在支撑板的下方。

进一步的，所述支撑板为硬纸板或硬塑料板。

所述弹性支撑件设置有4套，分别安装在盒体的横向或纵向两端。

所述弹性支撑件为可折弯的硬质塑料片。

所述盒体顶部与抽纸之间设置有塑料膜，塑料膜上设置与条形口对应的开口，所述抽纸的第一张纸巾部分穿过开口后设置在盒体顶部与塑料膜之间。

所述盒体由纸或塑料材料制成，所述弹性壳体采用天然乳胶材料制成。

本实用新型的有益效果：

1、本实用新型便于实现自动化生产，在盒体底部设置的弹性壳体可随着纸巾的消耗，在填充的带压气体的作用下使体积不断膨胀变大，推动抽纸向上移动，保持抽纸和盒体顶部具有一定的摩擦力，从而在抽取纸巾时避免多张被带出导致浪费的问题；同时，对于现有的软抽来说，通过设置可膨胀的弹性壳体，还能够保持盒体不变形的效果。

2、为了提高抽纸向上移动时的平稳性，以及改善弹性壳体对软抽盒体的挤压，在盒体内壁与弹性壳体之间对称设置有多套弹性支撑件，弹性支撑件下部与盒体内壁下部固定连接，其上部向内折弯活动设置在抽纸与弹性壳体之间。随着弹性壳体体积的膨胀，弹性支撑件上部被不断的挤压变为竖直，并贴合在盒体内壁上，保持软抽盒体具有稳定的立体形状，同时，被折弯的上部可以给予抽纸平衡的向上推力。进一步的，在抽纸底部设置支撑板，弹性支撑件的上部设置在支撑板的下方，可使抽纸向上移动时更平稳。

3、盒体顶部与抽纸之间设置有塑料膜，塑料膜上设置与条形口对应的开口，所述抽纸的第一张纸巾部分穿过开口后设置在盒体顶部与塑料膜之间。使第一张纸巾和其它的纸巾隔离开，使用时，依次打开盒体的条形口、塑料膜的开口即可方便的抽出纸巾，纸巾的取用更方便，采用塑料膜隔离、预设第一张纸巾，具有较低的成本，方便进行自动生产、封装。

附图说明

图1是本实用新型的结构示意图。

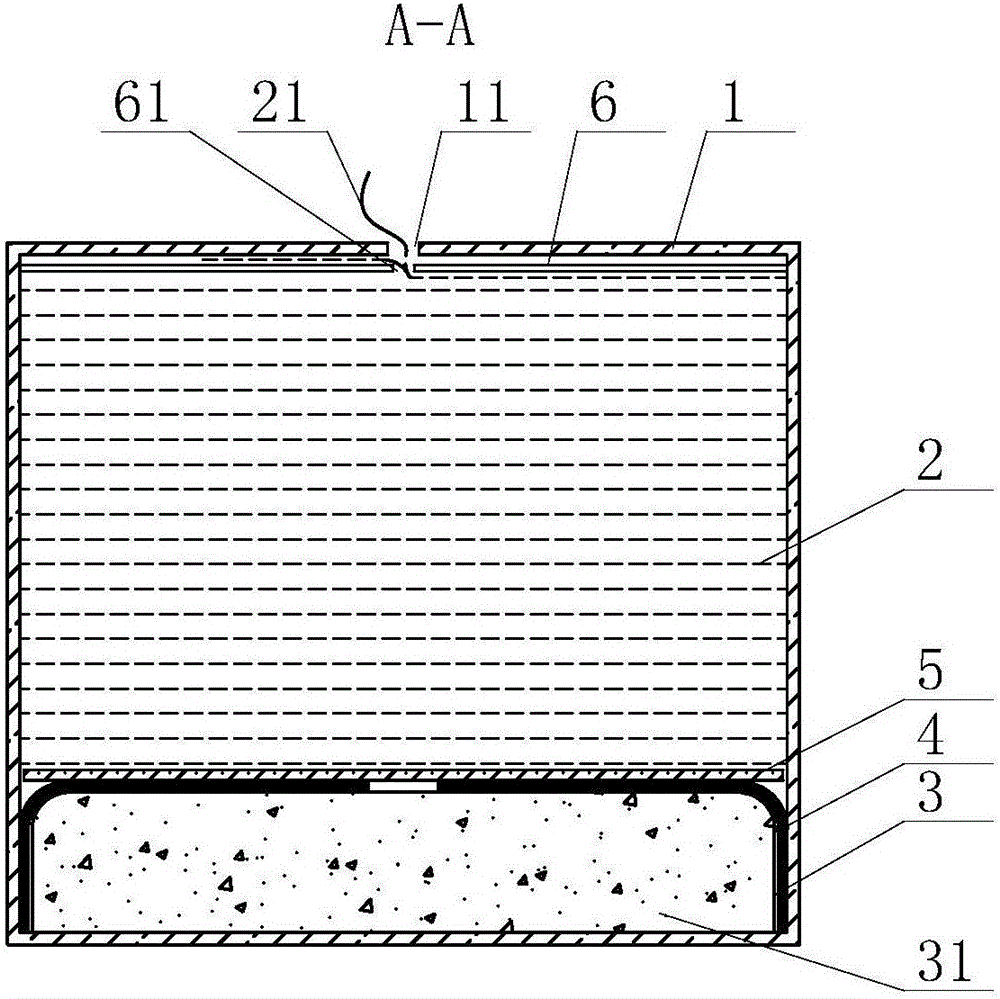

图2是图1的A-A向放大剖视图。

附图标记：1-盒体，11-条形口，2-抽纸，21-第一张抽纸，3-弹性壳体，31-带压气体，4-弹性支撑件，5-支撑板，6-塑料膜，61-开口。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

如图1、图2所示，本实施例一种新型抽纸，包括盒体1、设在盒体1内由相互叠放的纸巾构成的抽纸2，盒体1顶部开有供纸巾抽出的条形口11，所述盒体1底部设置密封的弹性壳体3，抽纸2设置在弹性壳体3上方，弹性壳体3内填充有带压气体31，盒体1内壁与弹性壳体3之间对称设置有多套弹性支撑件4，弹性支撑件4下部与盒体1内壁下部固定连接，弹性支撑件4的上部向内折弯活动设置在抽纸2与弹性壳体3之间。

其中，盒体1可由纸或塑料材料制成；弹性壳体3采用天然乳胶材料制成，类似于可压缩或膨胀的气球结构。

具体而言，本实施例在盒体1底部设置的弹性壳体3可随着纸巾的消耗，在填充的带压气体31的作用下使体积不断膨胀变大，推动抽纸2向上移动，保持抽纸2和盒体1顶部具有一定的摩擦力，从而在抽取纸巾时避免多张被带出导致浪费的问题，同时，对于现有的软抽来说，通过设置可膨胀的弹性壳体3，还能够保持盒体1不会变形的效果。为了提高抽纸2向上移动时的平稳性，以及改善弹性壳体3对软抽盒体1的挤压，在盒体1内壁与弹性壳体3之间对称设置有多套弹性支撑件4，弹性支撑件4下部与盒体1内壁下部固定连接，其上部向内折弯活动设置在抽纸2与弹性壳体3之间。随着弹性壳体3体积的膨胀，弹性支撑件4上部被不断的挤压变为竖直，并贴合在盒体1内壁上，保持软抽盒体1具有稳定的立体形状，同时，被折弯的上部可以给予抽纸2平衡的向上推力。

如图2所示，进一步的，本实施例所述抽纸底部设置支撑板5，弹性支撑件4的上部设置在支撑板5的下方。设置支撑板5可使抽纸2向上移动时更平稳。该支撑板5为硬纸板或硬塑料板，以降低新型抽纸2的成本，具有较轻的质量。

如图2所示，本实施例中所述弹性支撑件4设置有4套，分别安装在盒体1的横向或纵向两端。对称设置的弹性支撑件4，有利于保持更好的软抽盒体1的形状。该弹性支撑件4可采用硬质塑料片，具有较好的可折弯及整体硬度。

如图2所示，本实施例在所述盒体1顶部与抽纸2之间设置有塑料膜6，塑料膜6上设置与条形口11对应的开口61，所述抽纸2的第一张纸巾部分穿过开口61后设置在盒体1顶部与塑料膜6之间。通过设置塑料膜6，使第一张纸巾和其它的纸巾隔离开，使用时，依次打开盒体1的条形口11、塑料膜6的开口61即可方便的抽出纸巾，纸巾的取用更方便，采用塑料膜6隔离、预设第一张纸巾，具有较低的成本，方便进行自动生产、封装。

本实用新型未详尽描述的技术内容均为公知技术。
