一种厨房电器上盖组件的制作方法

本实用新型涉及厨房家电技术领域，具体涉及一种厨房电器上盖组件。

背景技术：

随着厨房烹饪技术的发展，现有厨房电器具有更方便快捷安全清洁的特点。现有厨房烹饪器具主要由上下盖组成的外壳、设于外壳内的加热元件及设于上盖上的面板组成。目前市面上所出售的烹饪器具(如电磁炉)都是通过灶面板直接粘合在上盖连接固定在一起。因为在烹饪器具工作过程中灶面板会直接或间接的产生热量，容易造成模具的可靠性降低，所以要对于烹饪器具的上盖与面板的连接做进一步处理，同时现有技术中，烹饪器具(例如电磁炉)是将面板粘合到上盖后再固定到下盖上去，这样直接将面板端沿暴露情况下也会降低整体的美观度。

所以对于面板与上盖固定连接处美观装饰处理对于提升产品外观美观度，产品颜值有重要作用，对于装饰件的优化处理对于提升装饰件可靠性，及面板与上盖整体的可靠性有显著作用，同时对于提升产品可靠性有重要意义。

技术实现要素：

本实用新型方案提出一种装饰效果好美观化的上盖组件及具有该上盖组件，旨在改善上述问题，提升产品的外观性能同时可靠性得以进一步提升。

为达到以上技术效果，本实用新型采用如下技术方案：

一种厨房电器上盖组件，包括上盖、设置于上盖上的灶面板及用于遮挡上盖与灶面板连接处的金属装饰件，所述金属装饰件包括由金属板首尾焊接形成的装饰环以及连接上盖的连接部，装饰环经连接部压接在灶面板上。本方案金属装饰件通过金属板首尾焊接成型，优选金属材料，实现了装饰件的可靠性升级，并设置有连接部，将金属装饰件进行固定，增强可靠性同时，装饰了上盖及面板，提升产品的外观美观度。

本方案的一种实施例为，所述装饰环包括压接灶面板的第一装饰部，所述第一装饰部与连接分别位于灶面板的上下侧。这样连接部位于灶面板下侧，通过灶面板上侧只会看到第一装饰部，达到了良好装饰作用。并且第一装饰部压接灶面板对其起到装饰同时也起到一定的固定效果。

本方案一种实施例为，所述金属装饰件为一块金属板通过首尾焊接形成。一块板材焊接压制成型工序更简单。

本方案另一种实施例为，所述金属装饰件为若干段金属板通过首尾焊接形成。若干拼接方式在一定程度上更方便操作。若干段可以为两端也可以为两端以上。

本方案一种实施例为，所述装饰件表面形成有焊接形成的焊接缝或焊接纹。焊接可以采用激光焊接，焊接后对于焊接包处理，但可以体现出焊接特征，证明产品采用焊接完成，提升产品可信任度。

本方案一种实施例为，所述灶面板为凹形面板，所述灶面板的端沿呈圆形，所述金属装饰件为与灶面板的端沿配合设置的圆形装饰件。

本方案一种实施例为，所述连接部包括由其尾端弯折形成的第一卡勾，所述上盖包括上盖本体及设置于上盖本体上的第二卡勾，所述第一卡勾与第二卡勾配合卡接后将金属装饰件固定于所述上盖上。通过金属装饰件与上盖的相互卡接，节省了现有技术中的螺钉固定方式，同时卡接节省工序，方便安装，更快捷。

本方案一种实施例为，所述第一卡勾与连接部一体成型设置，所述第二卡勾与所述上盖本体一体成型设置。可以理解的一体成型方式，更具牢固性，可靠性高。

本方案一种实施例为，所述装饰环包括遮挡灶面板的端沿的第一装饰部及遮挡上盖上表面的第二装饰部，所述第一装饰部与第二装饰部连接处形成有折弯沿。第一装饰区与第二装饰区可以为一体成型，这样弯折沿就可以保证装饰区与上盖、面板的匹配关系。

本方案一种实施例为，所述金属装饰件、灶面板的端沿及所述上盖之间形成有间隙，所述间隙内设有密封固定胶以将所述灶面板密封固定于所述上盖上。金属装饰件、灶面板及与上盖的密封固定形成良好的防水效果，方式烹饪或清洗过程中的液体流入到上盖内部对烹饪器具其他组件造成影响。

本方案公开保护一种电磁炉，电磁炉具有上述厨房电器上盖组件。当然电磁炉还包括与上盖组件配合的下盖及其他工作必须组件。

【附图说明】

下面结合附图和实施例对本方案做进一步详细的说明。

图1为本实用新型一种厨房电器上盖组件立体图；

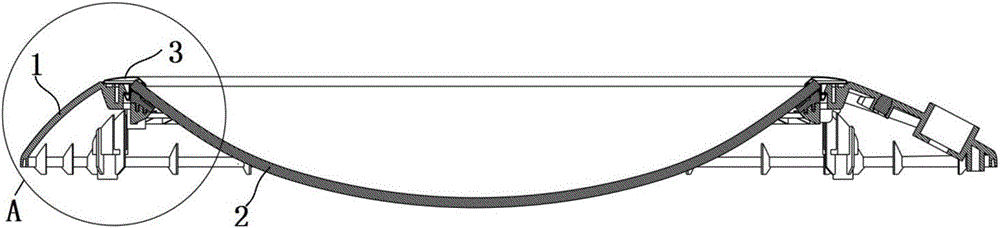

图2为本实用新型一种厨房电器上盖组件剖视图；

图3为本实用新型图2中A部分局部放大图；

图4为本实用新型一中厨房电器上盖组件装饰件部分结构立体示意图；

图5为实用新型一中厨房电器上盖组件装饰件立体示意图。

【具体实施方式】

为使本实用新型技术方案实施例目的、技术方案和优点更加清楚，下面结合附图对本实用新型实施例的技术方案进行清楚地解释和说明，但下述实施例仅为本实用新型的优选实施例，而不是全部实施例。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其他实施例，都属于本实用新型的保护范围。

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本方案，而不能解释为对本实用新型方案的限制。

参照下面的描述和附图，将清楚本实用新型的实施例的这些和其他方面。在这些描述和附图中，具体公开了本实用新型的实施例中的一些特定实施方式来表示实施本实用新型的实施例的原理的一些方式，但是应当理解，本实用新型的实施例的范围不受此限制。相反，本实用新型的实施例包括落入所附加权利要求书的精神和内涵范围内的所有变化、修改和等同物。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

本实用新型方案基于解决现有技术实际问题出发，提供一种位于面板上的装饰件成型结构，具有结构美观、可靠性高、降低成本的优点。

一种厨房电器上盖组件，厨房电器可以为电磁炉、电饭煲、压力煲等厨房小家电，本实施例具体以电磁炉为例作详细交代。

如图1～5所示，一种厨房电器上盖组件包括上盖1、灶面板2，及用于遮挡上盖1与灶面板2连接处或贴合处的金属装饰件3，金属装饰件3是通过金属板不锈钢、铁、铝、铜等金属，优选不锈钢金属片，通过裁截成符合一定尺寸的金属片，然后再通过焊接成型(焊接可以为激光焊接)，比如说圆环形、正方框形、长方框形、甚至椭圆环形等，之后再经过滚压成型具体如图4所示的金属装饰件3，金属装饰件3为中空框体机构，成型后然后固装在上盖1上，同时也将灶面板2压制固装。这样既可以遮挡灶面板2与上盖1的连接处，形成美观的效果，同时，金属装饰件3可靠性高、牢固性好的优点。具体如图5，金属装饰件3表面，外表面或者内表面或者内外表面均具有焊接缝或焊接纹33，当然一块板材焊接成型时具有一条焊接纹，多块板材两块或两块以上金属板首尾焊接拼接时，具有多条焊接纹33。金属装饰件3与上盖1及灶面板2是匹配的。平面电磁炉时金属装饰件3可以为长方形框形，凹面电磁炉时，金属装饰件3可以为圆环形。

具体的再如图1～图5所示，所述金属装饰件3包括装饰环31及连接部(图中未标出)连接部尾端弯折形成第一卡勾32，所述金属装饰件3通过所述第一卡勾32卡接于上盖1上，或者可以理解的也可以说通过连接部连接到上盖1上，第一卡勾32与第二卡勾12配合卡接，将所述金属装饰件3固定于上盖1上。所述上盖1包括上盖本体11及设置于上盖本体11上的第二卡勾12，所述第二卡勾12与第一卡勾32配合卡接将金属装饰件3固定于上盖1上。本实施例中所述第一卡勾32与装饰环31一体成型设置，所述第二卡勾12与所述上盖本体11一体成型设置，当然也可以分体设置。第一卡勾32由连接部尾端弯折形成，所述装饰环31包括遮挡上盖1的第一装饰部311及遮挡所述灶面板2的端沿21的第二装饰部312，所述第一装饰部311与第二装饰部312连接处具有折弯沿313。所述上盖1与所述第一装饰部311连接处设有打胶槽，所述第一装饰部311通过位于打胶槽内的固定胶连接于上盖1上，当然为了增强可靠性，还可以再增加螺钉固定增强固定牢度。所述第二装饰部312包括弯向所述灶面板2也即灶面板2的端沿21的弯折部3121(具体如图4所示)，所述弯折部3121抵持所述灶面板2，以将灶面板2固定在所述上盖1上。

所述上盖1还包括支撑所述灶面板2的支撑部13，所述支撑部13与所述灶面板2之间设有隔热件5，以防止灶面板2工作时高温直接传递到支撑部13上。所述隔热件5设有固定部51，所述支撑部13设有固定部51配合的固定槽131，所述固定部51插接于所述固定槽131内以将所述隔热件5固定于支撑部13上。所述灶面板2为凹形面板，所述隔热件5、灶面板2的端沿21及所述第一卡勾32之间形成有间隙4，所述间隙4内设有密封固定胶以将所述面板2密封固定于所述上盖1上。这样上盖1、灶面板2、金属装饰件3就可以形成密封连接，防止烹饪及清洗过程中，水或其他液体流入到上盖1内部。

本方案主要体现在装饰件的材料、成型方式的结构件，解决了装饰件形状单一，可靠性不高的问题。电磁炉上盖组件，包括上盖1、设置于上盖1上的灶面板2及用于遮挡上盖1与灶面板2连接处的金属装饰件3，所述金属装饰件3通过焊接后压制成型，所述金属装饰件3抵持所述灶面板2的端沿21，且固定于上盖1上。本方案金属装饰件3通过焊接成型后再经过压制，如滚压、冲压等方式，压制成型，当然材料可以为金属材料也可以非金属材料，优选金属材料，实现了装饰件的可靠性升级，同时也可以压制成多样化美观件，装饰了上盖及面板，提升产品的外观美观度。本方案适用于电磁炉、饭煲。压力煲等厨房小家电产品。
