具有快拆结构的座椅的制作方法

本实用新型涉及一种座椅，更确切的说是一种具有快拆结构的座椅。

背景技术：

中国实用新型专利CN201520208150.1公开了一种快拆座椅，该座椅包括倒L形座框架、扶手架、背框架和连接组件等部件，但是这种快拆座椅的结构复杂，拆卸和组装都较为麻烦，拆装技能都不容易被人掌握，零部件的数量繁多导致因缺少零部件而不能组成成座椅的概率大大的提高；此外这种快拆座椅也不够美观。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种包括相互镜像的座板和靠板，通过两个连接槽组成快拆式结构，仅包括两个尺寸较大的零件，不容易发生零件丢失的现象，拆卸和组装操作都极为简单的具有快拆结构的座椅。

本实用新型通过下述技术方案来解决现有技术中所存在的技术问题：

一种具有快拆结构的座椅，包括一座板和一靠板，所述的座板与所述的靠板均为“L”形结构，所述的座板上设置有一第一连接槽，所述的第一连接槽开口朝右布置；所述的靠板上设置有一第二连接槽，所述的第二连接槽的开口朝左布置；所述的靠板卡在所述的第一连接槽内，所述的座板卡在所述的第二连接槽内。

作为本实用新型较佳的实施例，所述的座板与所述的靠板为相互镜像结构，所述的第一连接槽的长度等于所述的座板的宽度的一半，所述的第二连接槽的长度等于所述的靠板的宽度的一半。

本实用新型的具有快拆结构的座椅的优点是：包括相互镜像的座板和靠板，通过两个连接槽组成快拆式结构，仅包括两个尺寸较大的零件，不容易发生零件丢失的现象，拆卸和组装操作都极为简单。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

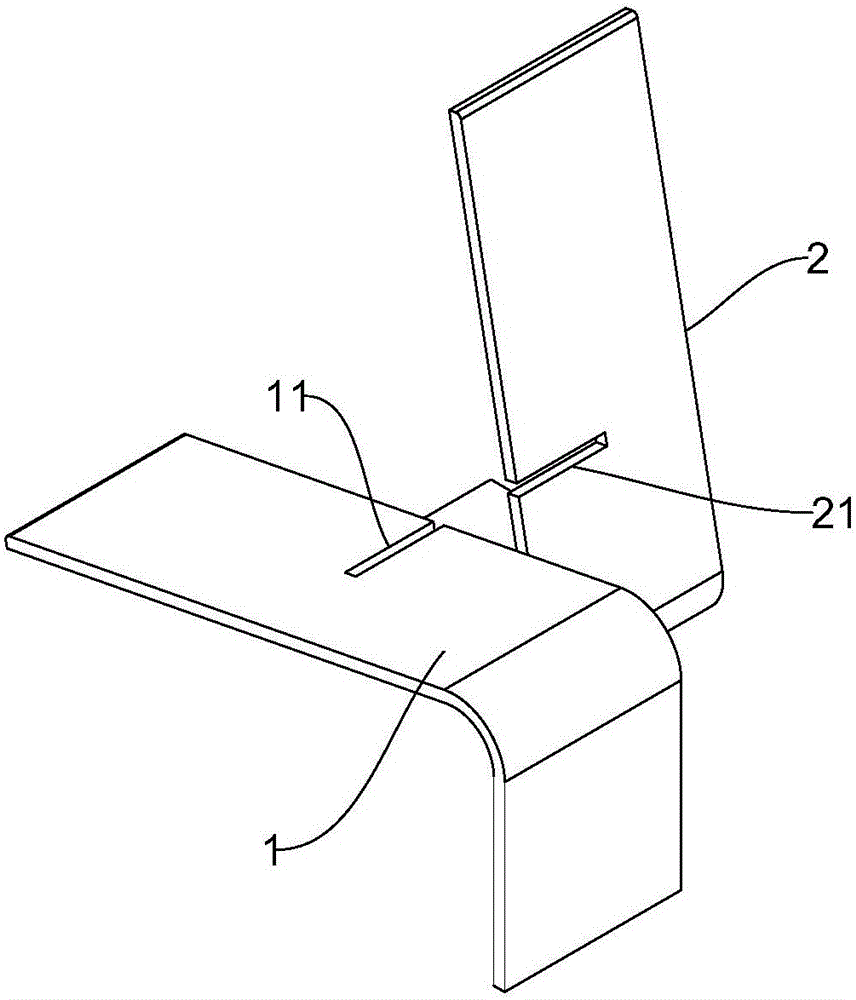

图1为本实用新型的具有快拆结构的座椅的结构示意图；

图2为图1中的具有快拆结构的座椅的爆炸结构示意图；

其中：

1、座板；11、第一连接槽；

2、靠板；21、第二连接槽。

具体实施方式

下面对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

本实用新型的具有快拆结构的座椅的优点是：包括相互镜像的座板和靠板，通过两个连接槽组成快拆式结构，仅包括两个尺寸较大的零件，不容易发生零件丢失的现象，拆卸和组装操作都极为简单。

如图1、图2所示，一种具有快拆结构的座椅，包括一座板1和一靠板2，该座板1与该靠板2均为“L”形结构，该座板1上设置有一第一连接槽11，该第一连接槽11开口朝右布置；该靠板2上设置有一第二连接槽21，该第二连接槽21的开口朝左布置；该靠板2卡在该第一连接槽11内，该座板1卡在该第二连接槽21内。通过该第一连接槽11和该第二连接槽21，该座板1和该靠板2可以快速交叉组合在一起形成座椅，而且造型简洁美观；仅包括两个尺寸较大的零部件，发生零件丢失的概率极小。

如图1、图2所示，该座板1与该靠板2为相互镜像结构，该第一连接槽11的长度等于该座板1的宽度的一半，该第二连接槽21的长度等于该靠板2的宽度的一半。这种结构使该具有快拆结构的座椅更为美观，同时拆开该座板1和该靠板2之后，座板1和靠板2可以重叠在一起放置，存放和运输时占用的空间都较小。

以上仅仅是本实用新型的部分实施方式的设计思路，在系统允许的情况下，本实用新型可以扩展为同时外接更多的功能模块，从而最大限度扩展其功能。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
